DB-T94-2024地震观测异常现场核实报告编写 地电.docx

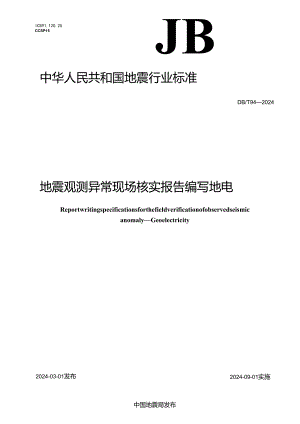

ICS91.120.25CCSP15JB中华人民共和国地震行业标准DB/T942024地震观测异常现场核实报告编写地电ReportwritingspecificationsforthefieldverificationofobservedseismicanomalyGeoelectricity2024-09-01实施2024-03-01发布中国地震局发布目次前言III引言IV1范围12规范性引用文件I3术语和定义14基本规定25编写要求2附录A（规范性）异常现场核实报告编排格式要求8附录B（规范性）异常现场核实工作方案编写要求9附录C（规范性）异常现场核实工作方案备案表编写要求IO参考文献11刖三本文件按照GBT1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国地震局提出。本文件由地震监测预报标准化技术委员会归口。本文件起草单位：中国地震台网中心、安徽省地震局、陕西省地宸局、江苏省地震局、甘肃省地震局、中国地震局地震预测研究所、中国地震局地质研究所。本文件主要起草人：解滔、何康、方炜、沈红会、李鸿宇、卢军、杜学彬、谭大诚、冯志生、张学民、汤吉。Hl地震地电观测包括地电阻率、地电场、自然电场和电场扰动(电磁扰动观测中的电场分量)等，地电观测装置通常设置在地表，且布极区相对较大，布极区内及附近区域的环境变化会对观测数据造成不同程度的影响。在观测数据出现观测异常之后，开展异常现场核实工作是进行异常分析的重要组成部分。经过多年的实践，针对地电观测异常现场核实工作已经建立了规范的工作程序和分析方法。异常现场核实工作结束之后，需要围绕现场工作内容、相应的分析过程和异常核实结论编写异常现场核实报告，为区域震情跟踪提供依据。异常现场核实报告编写具有时效性要求，为了提高报告编写的标准化水平和时效性，有必要制定本文件。本文件的编写基于我国地震地电观测多年的异常现场核实工作、异常分析和预测实践，将为地电观测异常核实工作和地震分析预报工作的标准化起到促进作用。本文件是地震观测异常现场核实报告编写系列标准中的一项。该系列标准结构及名称预计如下：测震；地磁；地电；地F流体(DB/T702018);_地震观测异常现场核实报告编写_地震观测异常现场核实报告编写_地震观测异常现场核实报告编写_地震观测异常现场核实报告编写地震观测异常现场核实报告编写地电1范围本文件规定了地震地电观测异常现场核实报告的基本要求、资料收集与分析的主要内容以及编排格式。本文件适用于地震地电观测异常现场核实报告的编写。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7714信息与文献参考文献著录规则3术语和定义下列术语和定义适用于本文件。3.1地电观测geoelectricalobservation采用观测系统对地球介质电学参数的采集过程。3.2地电阻率geoelectricalresistivity表征观测点位地下某一特定探测范围内介质综合导电能力的物理量，其量纲与电阻率相同，又称视电阻率。来源：GB/T18207.22005,4.3.23.3地电场geoelectricalfield由固体地球内部和外部的各种非人工电流系统与地球介质相互作用产生的分布于地表的电场。地电场可分为大地电场和自然电场。来源:GB/T18207.22005,4.3.13.4自然电场spontaneouselectricalHeld地壳内部各类物理化学作用引起的正负电荷分离产生的地电场。来源：GB/T18207.22005,4.3.1.23.5电场扰动geoelectricalfielddisturbance在指定频段内观测的地电场。3.6供电电极currentelectrode在地电观测中，连接大地与供电导线、向大地传送供电电流的接地导体。来源：DBT18.12006,3.2,有修改3.7测量电极measuringelectrode在地电观测中，连接大地与测量导线，接收大地介质电信号的接地导体。3.8地电观测装置geoelectricalobservationconfiguration在地电观测中，由电极系按一定的几何规则布置在地表或地下，以及电极系与测量仪器连接的线路组成的设施。3.9布极区regionofelectrodelaying以各测道地电观测装置电极距1.的中点为圆心，地电阻率观测3/5X1.为半径、电场扰动观测3/5×1.为半径或者地电场观测2/3X1.为半径的圆周所包围的区域。3.10观测异常observationanomaly从观测数据中剔除正常背景变化后所提取的变化。3.11地震前兆异常earthquakeprecursoryanomaly地震前出现的，有别于正常背景变化的、可能与地震孕育和发生相关联的观测异常。来源：DB/T242007,3.1.6,有修改3.12地电阻率影响系数influencecoefficientingeoelectricalresistivitychange描述定点观测中地电阻率变化与真电阻率变化关系的量。也称地电阻率响应系数或地电阻率权系数。来源：GB/T18207.22005,4.3.94基本规定4.1异常现场核实报告中使用的量、单位及其符号应采用国际单位制。4. 2异常现场核实报告中无特殊要求的标量类型的时序曲线图宜采用纵坐标顺置的方式，曲线向上变化表示数值增大，曲线向下变化表示数值减小。4.3 异常现场核实报告中矢量类型的时序曲线图宜采用纵坐标顺置的方式，曲线远离零轴表示幅值增大，曲线向零轴靠近表示幅值减小。4.4 异常现场核实报告中静水位和动水位的时序曲线图，纵坐标的数值宜采用绝对值表示，曲线向上表示水位上升，曲线向下表示水位下降。4.5 异常现场核实报告中应以描述收集的资料、调查结果和分析结果为主，对应的调查方式、检测方法和分析方法等宜采用参考文献标注的方式引用，不宜在报告中重复描述其原理和过程。4.6 异常现场核实报告中不应包含任何密级的涉密内容。4.7 异常现场核实报告编写的格式应符合附录A的要求。5编写要求5.1 构成要素异常现场核实报告由封而、目录、报告正文和附件四部分构成。表1给出了异常现场核实报告的构成要素。表1异常现场核实报告构成要素构成要素内容封面异常现场核实报告名称、完成单位、报告执笔人、技术负责人、报告完成日期目录报告正文和附件的章、节的标题报告正文概述异常概述异常现场核实工作方案概述观测站背景资料异常调查异常产生原因初步判断观测系统工作状态检测环境调查异常分析与判定异常分析异常判定结论与建议异常核实结论工作建议后记参考文献附件异常现场核实工作方案异常现场核实工作方案备案表5.2 封面5.2.1 封面应包括异常现场核实报告名称、完成单位、报告执笔人、技术负责人和报告完成日期。5.2.2单个观测手段观测异常的异常现场核实报告名称应由“异常核实”、半角连字符"、现场工作开始日期、省（自治区、直辖市）的名称、观测站简称和观测手段名称组成。示例：异常核实-2021年01月07日四川红格地电场。5.2.3同一观测手段的多个观测站或区域同步性观测异常的异常现场核实报告名称应由“异常核实”、半角连字符、现场工作开始日期、省（自治区、直辖市）或所在区域的名称和观测手段名称组成。示例：异常核实-2018年10月15日甘宁陕交界地区地电阻率。5.2.4 同一观测站不同观测手段同步性观测异常的异常现场核实报告名称应由“异常核实”、半角连字符、现场工作开始日期、省（自治区、直辖市）的名称、观测站简称和“同步性地电观测异常”组成。在副标题中给出多个同步性观测异常的观测手段名称，各名称之间用中文顿号“、”分隔。示例I异常核实-2019年08J107日甘肃天水同步性地电观测异常一地电阻率、地电场、自然电场、电场扰动。5.2.5 观测手段名称宜采用DB/T32011表1中第二层级名称。5.2.6 完成单位应为省（自治区、直辖市）地震局的二级或二级以下单位。示例1:四川地震台。示例2:四川省地震局西昌地震监测中心站。52.7开始日期和完成日期应采用公历日期格式，年、月和日采用阿拉伯数字，年的数字长度为四位，月和日的数字长度为两位。不应以小数点”、斜杠“/"、连字符“-”或其他字符代替“年”“月”“日工示例：2021年01月07日。5.3 目录目录应包括异常现场核实报告正文和附件的章、节的标题。5.4 报告正文5.4.1 内容组成报告正文包括概述、异常调查、异常分析与判定、结论与建议、后记和参考文献六部分。5.4.2 概述5.4. 2.1异常概述5.4.1.1.1 应介绍观测异常的发现过程，包括下列内容：a）接报或分析发现观测异常的时间，出现观测异常的观测站或区域；b）观测异常的信息来源。5.4.1.1.2 应介绍本次观测异常的变化特征，包括下列内容：a）观测异常的起始时间和持续时间；b）观测异常变化形态、变化幅度和其他相关特征：c）观测站该观测手段所有极距的观测数据图件：d）其他相关图件。5.4.2.2异常现场核实工作方案概述应简要介绍省（自治区、直辖市）地震局接到观测异常报送信息，或分析发现观测异常后制定异常现场核实工作方案的过程。异常现场核实工作方案的编写应符合附录B的规定，异常现场核实工作方案备案表的编写应符合附录C的规定。5.4.2.3观测站背景资料5. 4.2.3.1介绍观测站的基本信息，宜包括下列内容：a）构造区域内该类观测手段所有观测站的空间分布图：b）观测站所在区域的地形地貌和地质构造，主要断层的空间分布图：c）观测站布极区的地形高差，以及附近的自然地理、建筑物、线杆/塔和其他工农业设施分布等情况；d）观测站的电测深勘探曲线和高密度电阻率剖面；e）布极区或附近已有的钻孔柱状图和电法测井结果等。5.4.2.3.2应介绍观测站本次异常核实观测手段的地电观测装置信息，包括下列内容：a）布极方式；b）外线路敷设方式；c）电极类型及埋设情况；d）室内布线情况；e）在卫星图片中标出各测道、电极和观测室的位置。5.4.2.3.3应介绍观测站本次异常核实观测手段的测量仪器及其配套设备。5.4.2.3.4简要介绍观测站的历史观测情况，宜包括下列内容：a）自观测以来观测场址的变迁：b）地电观测装置的变更；O曾出现过的地宸前兆异常和周边400km范围内发生过的5.0级以上地宸；无5.0级以上地震时可介绍4.0级4.9级地震：d）曾出现过的典型干扰变化和原因。5.4.3异常调查5.4.3.1异常产生原因初步判断5.4.3.1.1根据观测H志、工作日志、季度报表和临时报表中重大情况记载的查阅情况，应简述本次观测异常可能产生原因的初步判断情况。5.4.3.1.2根据对本次观测异常产生原因的初步判断，宜简述异常现场核实工作需要获取的分析依据和采取的技术措施。5.4.3.2
