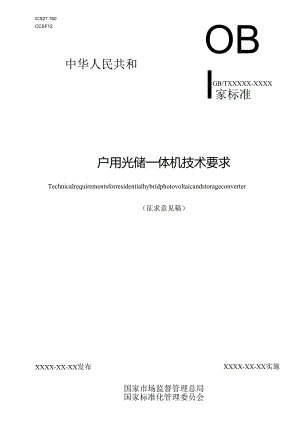

ICS27.160CCSF12中华人民共和OBI家标准GB/TXXXXX-XXXX户用光储一体机技术要求Technicalrequirementsforresidentialhybridphotovoltaicandstorageconverter（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施国家市场监督管理总局国家标准化管理委员会目次前言II1范围12规范性引用文件13术语和定义14分类和编码25正常工作条件36外观和防护等级47基本功能48电气性能69安全性能1210电磁兼容性能1811环境适应性2012检验规则2013标志、包装、运输、贮存21附录A（资料性）户用光储一体机典型拓扑结构25附录B（规范性）设备标志符号27附录C（规范性）电气间隙和爬电距离29本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本文件由中国电力企业联合会提出并归口。本文件起草单位：中国电力科学研究院有限公司等。本文件主要起草人：XXXX、XXXX、XXXXo本文件是首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，邮编100761）O户用光储一体机技术要求1范围本文件规定了户用光储一体机的分类和编码、正常工作条件、外观和防护等级、基本功能、电气性能、安全性能、电磁兼容性能、环境适应性、检验、标志、包装、运输、贮存等相关内容。本文件适用于220/380V电压等级的单相或三相户用光储一体机的设计、制造、试验、检测、运行、维护和检修。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208外壳防护等级（IP代码）GB/T12113GB/T12325GB/T12326GB/T14549GB/T15543GB/T15945接触电流和保护导体电流的测量方法电能质量电能质量电能质量电能质量电能质量GB/T17626.2GB/T17626.3GB/T17626.4GB/T17626.5GB/T17626.6GB/T17626.8GB/T17799.2GB/T20626.1电磁兼容电磁兼容电磁兼容电磁兼容电磁兼容电磁兼容电磁兼容供电电压偏差电压波动和闪变公用电网谐波三相电压不平衡电力系统频率偏差试验和测量技术试验和测量技术试验和测量技术试验和测量技术试验和测量技术试验和测量技术静电放电抗扰度试验射频电磁场辐射抗扰度试验电快速瞬变脉冲群抗扰度试验浪涌（冲击）抗扰度试验射频场感应的传导骚扰抗扰度工频磁场抗扰度试验通用标准工业环境中的抗扰度试验特殊环境条件高原电工电子产品第1部分：通用技术要求GB/T24337电能质量公用电网间谐波3术语和定义下列术语和定义适用于本文件3. 1户用光储一体机residentialhybridPVandstorageconverter具有光伏、储能、负载及电网接口，并能根据不同运行模式协调接口间电能变换的户用一体化装置。注：典型拓扑结构见附录A。3.2并网运行模式grid-connectedmode户用光储一体机与电网通过交流端口正常连接，可与电网进行能量交换的运行模式。3.3离网运行模式grid-disconnectedmode户用光储一体机与电网在交流端口处断开连接，独立建立电压和频率，并实现内部或与负载或其他设备进行能量供给或交换的运行模式。3.4充放电转换时间transferlimebetweenchargeanddischarge户用光储一体机在充电状态和放电状态之间切换所需要的时间。从90%额定功率充电状态转换到90%额定功率放电状态与从90%额定功率放电状态转换到90%额定功率充电状态所需时间的平均值。3.5并离网切换时间transfertimebetweengridmodeandislandedmode户用光储一体机在并网运行模式和离网运行模式之间切换所需要的时间。从控制指令下发到并离网切换完成的时间。注：并离网切换时间包括从并网运行模式切换到离网运行模式和从离网运行模式切换到并网运行模式两种状态。3.6充放电循环效率charge-dischargeroundtripefficiency含电池户用光储一体机在一次额定功率充电和放电循环周期内，放电电能与充电电能的比值。4分类和编码4.1分类4. 1.1按安装使用环境分类户用光储一体机按安装使用环境分类可分为：一户外型户用光储一体机，指完全或部分暴露在室外的户用光储一体机。户内I型户用光储一体机，指安装于带空气调节装置的建筑或防护罩内的户用光储一体机。一户内TI型户用光储一体机,指安装于不带空气调节装置的建筑或防护罩内的户用光储一体机。5. 1.2按电气隔离情况分类户用光储一体机按电气隔离情况可分为：一一隔离型户用光储一体机；一非隔离型户用光储一体机。注1:隔离型户用光储一体机在交流输出电路和直流输入电路之间具备基本绝缘隔离。注2：非隔离型户用光储一体机在交流输出电路和直流输入电路之间不具备基本绝缘隔离。5.3 3按交流侧输出相位数分类户用光储一体机按交流侧输出相位数可分为：单相户用光储一体机；一三相户用光储一体机。4.1.4按设备内是否集成电池分类户用光储一体机按设备内是否集成电池可分为：不含电池户用光储一体机；含电池户用光储一体机，其中设备内部储能电池应满足GB/T36276或GB/T36280要求，电池管理系统应满足GB/T34131要求。4.2产品编码户用光储一体机的编码定义见图1。HYPCS一口口丫一Y-Ah-V-kW一口口口口7产品其他信息6额定功率5交流额定电压4储能电池容量3储能额定电压2光伏额定电压户用光储一体机标引序号说明：1户用光储一体机一一用“HYPCS”3位字母表示；2光伏额定电压一一光伏接口额定电压，用最多3位数字表示，单位为“V”；3储能额定电压一一储能接口额定电压，用最多3位数字表示，单位为“V”；4储能电池容量一用2位数字表示，单位为“Ah”：5交流额定电压一一交流端口额定电压，用最多3位数字表示，单位为“V”；6额定功率用最多3位数字表示，单位为“kW”：7产品其他信息一产品其他标志信息，用48位数字和字母的组合表示。图1户用光储一体机编码规则5正常工作条件5.1环境条件户用光储一体机应在下列环境条件下正常工作：a）工作环境温度：1）户内I型：0C+40C保持额定功率运行；2）户内H型：-20+40保持额定功率运行；3）户外型：-25°C+60,其中-20C+40C应保持额定功率运行；4）对于含电池户用光储一体机，应确保内部电池正常工作环境温度在20C50.b）空气相对湿度：1）户内I型：5%85%无凝露；2）户内II型：5%95%无凝露；3）户外型：4%100%有凝露。c）对应用于2000m以上高海拔条件的户用光储一体机，应符合GB/T20626.1的相关规定；d）对于应用在海洋性气候的产品，应满足耐盐雾要求。1.2 并网运行电气条件户用光储一体机应在下列电网条件下正常工作：a）谐波电压不超过GB/T14549规定的限值；b）间谐波电压不超过GB/T24337规定的限值；c）电网电压偏差不超过GB/T12325规定的限值；d）电压波动和闪变值不超过GB/T12326规定的限值；e）三相电压不平衡度不超过GB/T15543规定的限值；f）电网频率偏差不超过GB/T15945规定的限值。1.3 离网运行电气条件户用光储一体机应在下列电气条件下正常工作：a）负载功率不超过户用光储一体机离网额定输出功率；b）负载启动电流不大于1.2倍户用光储一体机离网额定输出电流；c）三相不平衡度最大支持100%不平衡负载。注：100%不平衡负载指户用光储一体机某一相或某两相输出满载。6外观和防护等级6. 1外观户用光储一体机的外观应满足下列要求：a）油漆电镀应牢固、平整，无剥落、锈蚀及裂痕等现象；b）机柜面板应平整，文字和符号要求清楚、整齐、规范、正确；c）标牌、标志、标记应完整清晰。6.2防护等级6. 2.1户用光储一体机外壳的防护等级应满足以下要求：a）户内I型和户内II型户用光储一体机不低于GB/T4208规定的TP20；b）户外型户用光储一体机不低于GB/T4208规定的IP54<,7. 2.2户用光储一体机内部的运动部件、防护挡板应满足以下要求：a）防护等级不低于GB/T4208规定的IP2X；b）户用光储一体机外壳或防护挡板必须通过专用钥匙或工具才能打开。8. 2.3户外型户用光储一体机外壳上的塑料材料和聚合物材料应能够耐受紫外线照射，在正常使用情况下，不应出现裂纹或破裂等明显退化迹象，其防护性能不应降低。7基本功能8.1 运行模式户用光储一体机应至少具备光伏发电-并网、储能放电-并网、储能充电-并网、光伏发电-储能放电-并网、光伏发电-储能充电一并网五类并网运行模式，能按照运行需求或本地指令在不同并网运行模式下进行切换。户用光储一体机应至少具备光伏发电-储能充电、储能放电-负载、光伏发电-储能放电-负载三类离网运行模式，宜具备光伏发电-负载和光伏发电-储能充电-负载离网运行模式,8.2 启停机户用光储一体机应具备启停机控制功能，能够根据控制开关或指令实现启机和停机，并网模式下启停机过程中电流峰值应不超出1.1K离网模式下启停机过程中电压峰值应不超出1.IUN。注：IX为户用光储一体机电网端口额定电流。Uy为户用光储一体机负载端口额定电压。8.3 并离网切换户用光储一体机应具备并离网切换功能，能够按照设定条件由并网运行模式转入离网运行模式，并建立频率和幅值稳定的交流电压，能够按照设定条件由离网运行模式转入并网运行模式，满足相应的功率要求。8.4 报警和保护9. 4.1户用光储一体机应具备故障诊断功能，应能在出现异常情况时进行报警和保护，报警宜采用声、光等提示方式。7. 4.2保护功能应至少包括极性反接保护、交流进线相序错误保护、直流电压异常保护、过电流保护、过温保护、通讯故障保护、冷却系统故障保护和防孤岛保护。7. 4.3户用光储一体机应具有故隙信息记录功能，能自动记录关键故隙信息和保护动作信息，并进行信息自动存储。7.1 通信1 .5.1户用光储一体机应具有与电池管理系统进行信息交互的功能，宜有备用接口，作为冗余，同时具备1个硬接点接口。7 .5.2户用光储一体机与电池管理系统可采用控制器局域网（CAN）、RS-485、以太网、无线等通信接口，支持CAN2.0B、Modbus>D1./T860、MQTT等通信协议。7.2 运行信息监测7. 6.1户用光储一体机应能够实时监测直流侧光伏和储能端口电压、电流、功率和电池状态信息，交流侧电网和负载端口电压、电流、频率和功率信息。8. 6.2
