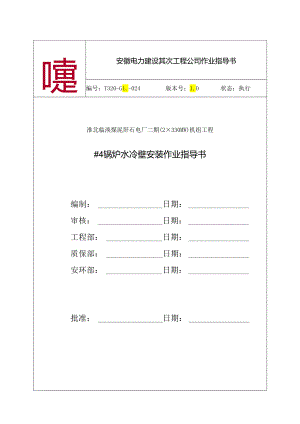

嚏APCC安徽电力建设其次工程公司作业指导书编号：T320-G1.-024版本号：1.O状态：执行淮北临涣煤泥肝石电厂二期(2×330MW)机组工程#4锅炉水冷壁安装作业指导书编制：日期：审核：日期：工程部：日期：质保部：日期：安环部：日期：批准：日期：ftAPCC#4锅炉水冷壁安装作业指导书编号：T320-G1.-024版本号：1.O状态：执行目录1 .目的2 .适用范围3 .编制依据4 .工程概况5 .作业条件和打算6 .作业程序、方法和要求7 .质量限制要求及计量要求8 .质量记录9 .平安管理、文明施工及环境爱护10 .工程建设标准强制性条文11 .附录文件修改记录：版本号修改说明修改人审核人批准人1. 目的指导淮北临涣煤泥砰石电厂二期工程2X330MW机组工程B标段#4锅炉水冷壁安装工作。2. 适用范围本作业指导书适用于淮北临涣煤泥砰石电厂二期工程2×330MW机组工程B标段#4锅炉水冷壁安装工作。3. 编制依据3.1 淮北临涣煤泥砰石电厂二期2×330MW机组工程B标段施工组织总设计；1.1 2淮北临涣煤泥砰石电厂二期2×330MW机组工程B标段锅炉专业施工组织设计；3.3 淮北临涣煤泥砰石电厂二期2×33OMW机组工程#4锅炉水冷壁、刚性梁、钢架安装图纸及相关技术资料；3.4 电力建设施工及验收技术规范（锅炉机组篇）（D1./T5047-95）；3. 5电力建设施工质量验收及评价规程第2部分：锅炉机组D1./T5210.2-200903. 6电力建设平安工作规程火力发电厂（D1.5009.1-2002）；3.7 电力建设平安健康与环境管理工作规定（国电电源200249号）；3.8 电力工程强制性条文（2006版）；3. 9安徽电建二公司起重机械性能手册。4. 工程概况4.1 淮北临涣煤泥砰石电厂二期工程#4锅炉采纳哈尔滨锅炉（集团）股份有限公司生产的亚临界循环流化床一次中间再热自然循环汽包炉，高温绝热旋风分别器,自平衡U型回料阀，露天布置。4.2 锅炉炉膛燃烧室尺寸为16650mm×16190mm×40522mm0下部分成裤衩腿形式，包括两个风室和两个布风板，燃烧室各面墙全部采纳膜式水冷壁，由光管和扁钢焊制而成。燃烧室中上部炉布置有8片水冷屏，左右各四，对称布置。4.3 燃烧室四周上部、中部及顶部的水冷壁管子节距均为90mm,管子规格为660×6.5mm,管子材质均为SA-210配水冷屏为膜式结构，管子规格为663.5X7mm,材质为SA-210Co水冷壁延长墙共12片，左右墙各6片，管子规格663.5×7mm,材质为SA-210C,水冷壁总重约640吨（包括水冷壁、延长墙及水冷壁固定等重量）。总焊口数约7268只。4.4 水冷壁上集箱共4件，包括顶棚水冷壁集箱（规格为6273X4Omnb分为左、右各1件），侧水冷壁上集箱（规格为6273X45mm,左、右墙各1件），材质均为SA-106C；水冷壁下集箱8件，包括前后墙水冷壁下集箱（规格为457X58mm,共2件），侧墙水冷壁下集箱（规格为457X58mm,共2件）材质均为SAT06C,水冷壁前、后中间集箱（规格为219X32mm,共4件），材质均为SAT06C。4.5 顶棚水冷壁集箱安装标高5013211un,中心线在K-B轴线上；左、右侧水冷壁上集箱安装标高49582mm,距锅炉对称中心线8325mm；前后墙水冷壁下集箱安装标高4000mm；侧墙水冷壁下集箱安装标高为4000mm05. 作业条件和打算5.1 人力资源配备序号岗位/工种数量序号岗位/工种数量1项目经理1人7安装工40人2生产经理1人8起重工12人3技术负责1人9架子工8人4技术员1人10操作工4人5平安员1人11电焊工12人6质检员1人12电工1人5.2机械及主要工器具配备序号名称数量序号名称数量1BTQ2000塔机1台17火焊工具4套225t汽车吊1台18电焊工具15套35t卷扬机4台19钢丝（IInm）2kg425t汽车1辆20游标卡尺300mm1把5水准仪1台21Im钢直尺2只660t42m龙门吊1台22300mm钢直尺10只7经纬仪1台23水平尺5只82.lt-25t卸扣若干24样冲2只9lt-20t葫芦若干25活络扳手（12”）5把108.7-36.5钢丝绳若干26三级盘5只11水平管150米275m钢卷尺2把12坡口机2台28100m标准尺1把13小口径对口钳15把29对讲机5部14平口螺丝刀15只30角向磨6台15无齿锯（300mm）1台31内磨机6台16空压机1台32手电筒6只5.3作业条件5.3.1施工人员应细致学习作业的一般操作规程、作业指导书、设备图纸及电力建设平安工作规程（火力发电厂部分），做到明确设备的各项技术数据、切实驾驭水冷壁安装的施工方法、技术要求、质量标准及平安规程。5.3.2施工前，对施工人员进行技术交底及平安文明施工交底，使施工人员熟识设备图纸、了解施工方法和技术要求，了解其作业场所和工作岗位存在的危急因素,防范措施及事故应急措施。5.3.3凡参与高空作业的人员应进行体格检查，经医生诊断患有精神病、高血压等疾病者不宜从事高空作业的人员，不得参与水冷壁安装施工作业。5.3.4起重工、架子工、电焊工等特别工种须有有关法定部门颁发的有效合格证件。5.3.5带档作业的安装工须娴熟驾驭锅炉受热面安装的工艺、程序、质量标准和平安措施，施工人员应熟识设备图纸和本安装作业指导书，具有安装同类型（或类似）机组的工作阅历。5.3.6选用的机械设备和工器具的状态正常。5.3.7计量工器具的规格、量程、精度满意要求，且在检定有效期内。5.3.8有关材料和设备已到货，质量和数量满意施工要求。5.3.9施工图纸、相关说明书及有关资料齐全。5.3.10施工作业面有平安通道，工作区域“四口、五临边”防护牢靠。5.3.11个人平安防护用品用具齐全牢靠。5.3.12作业区域脚手架搭设完毕，阅历收并挂牌。5.3.13工作区域应配置三级盘，满意水冷壁安装的电源要求。6.作业程序、方法和要求6.1作业依次6.1.1水冷壁左、右墙吊挂一左、右墙上集箱一左、右墙上部组件f左、右墙中部组件一水冷壁延长墙f顶棚出口集箱及吊挂一顶棚一水冷壁前、后墙吊挂一前、后墙上部和中部上段组件一前、后墙中部下组件一左、右墙下部上段组件一前、后墙下部组件一水冷壁隔墙一布风板f左、右墙下部下段及隔墙下段风室水冷壁一水冷壁密封安装一水冷壁验收。注：(水冷壁吊挂必需在汽包就位、次梁全部安装好后方可起先装)6.2作业方法和要求6.2.1水冷壁左、右墙上部组件吊装D先将水冷壁左、右墙吊挂及左、右墙上集箱安装好，集箱尺寸：1654OmmX273mm,重5342kg。水冷壁左右墙出口集箱吊装由BTQ2000塔机从炉膛零米起吊，吊装到安装位置用葫芦接钩穿装吊杆。2) 水冷壁上部左、右墙各组合成4个组件，组件最重约IOt,尺寸11622*650Omm。3) 水冷壁组件吊装采纳BTQ2000塔式起重机主吊，组合好后运输到炉膛零米由BTQ2000塔机或炉顶布置的卷扬机卸车到起吊位置，搭好对口脚手架后，由塔机起吊，25t汽车吊协作翻身，立起后由塔机单机吊装至安装位置抛锚在上部吊杆梁上。4) BTQ2000塔式起重机选用一对628T2m的钢丝绳，钢丝绳两点四股受力起吊组件，吊点连接方式为107t卸扣与管排上的插板吊耳连接；抬吊选用一对19.5-20m的钢丝绳，钢丝绳两点四股受力起吊组件，吊点连接方式为4.9t卸扣与管排上的插板吊耳连接。5) BTQ2000塔机吊装最大幅度为44m,额定起重量26.5t,组件重量为13t(加吊钩、钢丝绳、卸扣、对口脚手架平台)，负荷率50%。6) 2.2水冷壁左、右墙中部组件吊装1) 左右墙中部水冷壁上下两段每面墙组合3件,组件重12.9t,尺寸20800*543Omm。组合好后待上部水冷壁与上集箱对口结束后进行吊装，就位抛锚在上部水冷壁上。2) BTQ2000塔式起重机选用一对628T2m的钢丝绳，钢丝绳两点四股受力起吊组件，吊点连接方式为107t卸扣与管排上的插板吊耳连接；抬吊选用一对619.5-20m的钢丝绳，钢丝绳四点四股受力起吊组件，吊点连接方式为4.9t卸扣与管排上的插板吊耳连接。3) BTQ2000塔机吊装最大幅度为44m,额定起重量26.5t,组件重量为16t(加吊钩、钢丝绳、卸扣、对口脚手架平台)，负荷率60.3%。6.2.3水冷壁延长墙1) 先将水冷壁延长墙出口集箱安装好，集箱规格：364011un×298mm,重1245kg。水冷壁延长墙出口集箱吊装由5t卷扬机从炉膛零米起吊，吊装到安装位置用葫芦接钩就位在刚性梁上。2) 水冷壁延长墙左右侧各6片，每片分上下弯头和中间2段直管段，在地面进行整体组合，组合后重1.6t,尺寸21350*765.5mm。3) 组合好后运输到炉膛零米由25t汽车吊卸车到起吊位置，搭好对口脚手架后，由塔机起吊，25t汽车吊协作翻身，立起后由塔机单机吊装至安装位置抛锚在中部水冷壁上。6. 2.4顶棚水冷壁安装1) 先按图安装顶棚出口集箱及吊挂装置，集箱规格：8485mm×273mm,重2325kg。由BTQ2000塔机从炉膛零米起吊，吊装到安装位置用葫芦接钩穿装吊杆。2) 顶棚水冷壁前后各分2个组件组合(其中前部中间一片不组合，预留吊装开口),组件最重9.2t,尺寸8300*8148m11°待左右墙中部水冷壁和前后墙上部和中部抛锚后进行吊装，吊装时将顶棚运输到炉膛零米，由塔机吊装就位，一端干脆穿装吊杆，另一端抛锚在次梁上。(吊装前，顶部集箱应提前就位)3) BTQ2000塔机吊装最大幅度为42m,额定起重量28.7t,组件重量为12.2t(加吊钩、钢丝绳、卸扣)，负荷率42.5%。6. 2.5前、后墙上部和中部上段组件1) 上部水冷壁前、后墙与中部水冷壁上段在地面进行组合，每面墙组合4个组件,组件最重133尺寸22530*660Omm。2) 水冷壁组件吊装采纳BTQ2000塔式起重机主吊，组合好后运输到炉膛零米由BTQ2000塔机或炉顶布置的卷扬机卸车到起吊位置，搭好对口脚手架后，由塔机起吊，25t汽车吊协作翻身，立起后由塔机单机吊装至安装位置抛锚在上部吊杆梁上。3) BTQ2000塔式起重机选用一对28T2m的钢丝绳，钢丝绳两点四股受力起吊组件，吊点连接方式为107t卸扣与管排上的插板吊耳连接；抬吊选用一对19.5-20m的钢丝绳，钢丝绳四点四股受力起吊组件，吊点连接方式为4.9t卸扣与管排上的插板吊耳连接。
