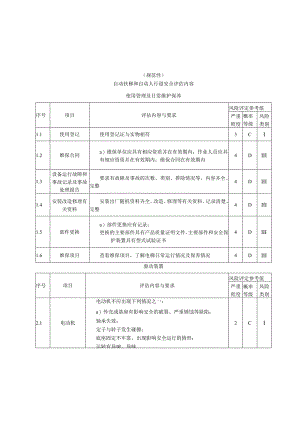

（规范性）自动扶梯和自动人行道安全评估内容使用管理及日常维护保养序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别1.1使用登记使用登记证与实物相符3CI1.2维保合同a）维保单位应具有相应资质并在有效期内；作业人员应具有相应资质并在有效期内；维保合同在有效期内4DIII1.3设备运行故障和事故记录及事故处理报告要求有故障及事故的次数、类别、排除情况等，内容齐全、完整4DIII1.4安装改造修理有关资料安装出厂随机资料齐全，改造、修理等有关资料、记录清楚、完整4DIII1.5部件更换a）部件更换应有记录；更换的主要部件具有产品质量证明文件，主要部件和安全保护装置具有型式试验证书4DIII1.6维保项目查看维保项目，了解电梯日常运行情况及保养情况4DIII驱动装置序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别2.1电动机电动机不应出现下列情况之一：a）外壳或基座有影响安全的破裂、严重锈蚀等缺陷；轴承失效；定子与转子发生碰擦；底座固定不牢靠，出现影响安全运行的情形；运转有异响、异味2CI序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别2.2机-电式制动器设置a）制动力应通过一个（或多个）带导向的压缩弹簧来产生，制动器释放装置自激应是不可能的；供电的中断应至少由两套独立的电气装置来实现，这些电气装置可以是切断驱动主机供电的装置；当自动扶梯或者自动人行道停机时，如果这些电气装置中的任一个未断开，自动扶梯或者自动人行道应不能重新启动1DI2.3工作制动器状态监测功能自动扶梯或者自动人行道启动后而工作制动器没有松开时，电气安全装置能够使驱动主机立即停止运行，故障锁定功能有效2BI2.4工作制动器制动器不应出现下列情况之一：a）动作不可靠、不灵活、不同步，设备运行时，制动器的制动衬块（片）与制动轮（盘）不能完全脱离，制动衬块（片）与制动轮（盘）工作面有油污；制动衬块（片）、制动轮（盘）严重磨损；受力结构件（例如制动臂、销轴等）出现裂纹或严重磨损;电磁线圈铁芯动作异常，出现卡阻、铁芯锈蚀、粉尘累积等现象；电磁线圈防尘件破损；制动弹簧锈蚀、严重变形、失效等1DI2.5附加制动器附加制动器应当功能有效，不应出现下列情况之一：a）制动力矩不符合：附加制动器应能使具有制动载荷向下运行的自动扶梯有效地减速停止，并使其保持静止状态。减速度不应超过1m/s2；出现2.4b）f）规定的条件之一1DI序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别2.6减速箱减速箱不应出现下列情况之一：a）减速箱体出现裂纹、严重锈蚀；b）减速箱内润滑油浑浊，有杂质和异味，未按照制造单位使用维护说明书要求定期及时更换；c）各传动部件及传动副啮合面存在以下失效形式，如轮齿塑性变形、折断、裂纹、点蚀、胶合、严重磨损等，影响安全运行；d）减速箱箱体分隔面、观察窗（孔）盖等处连接不紧密出现渗漏油，轴伸出端每小时渗漏油面积超过25cm2;e）减速箱传动轴、轴承和键出现磨损、碎裂等损坏，影响运行，转动有异响；f）固定结构严重锈蚀，或出现影响安全运行的损坏1DI2.7手动盘车装置设有手动盘车装置的，应符合以下要求：a）盘车手轮是平滑和无辐条的，并且在其上或者附近清晰地标出操作说明和运行方向；对于可拆卸式手动盘车装置，设有最迟在该装置连接到驱动主机时起作用的电气安全装置3DII2.8驱动链驱动链不应出现下列情况之一：a）链条伸长超过设计长度3乐或超过调整极限；由于链条原因，链条与链轮不能正常啮合；销轴、套筒、链板严重磨损、变形或出现裂纹：严重锈蚀，导致转动卡阻2CI2.9驱动链电气安全装置当驱动主机驱动链过度松弛和断裂时，电气安全装置能够使自动扶梯或者自动人行道自动停止运行，并且能够触发附加制动器动作（设有附加制动器时）2CI2.10链轮链轮不应出现下列情况之一：a）齿面或沿齿宽方向出现非正常和严重磨损，导致与链条不能正常啮合；出现严重变形、裂纹、缺损；出现断齿2CII序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别2.11联轴器联轴器不应出现下列情况之一：a）运行出现异常振动、噪声；非金属缓冲件过度磨损、开裂、严重变形和老化；出现永久变形或裂纹；联轴器连接失效2DII2.12驱动皮带驱动皮带不应出现下列情况之一：a）出现严重磨损、开裂，导致内芯外露或表层脱落；伸长量超出张紧装置的调整范围；三角皮带严重磨损，导致使用时接触到皮带轮V型槽底；多条三角皮带长短明显不一致2DII2.13驱动轴及轴承驱动轴及轴承不应出现下列情况之一：a）驱动轴严重磨损或锈蚀，导致无法正常工作；驱动轴严重变形、裂纹、缺损；轴承严重磨损、变形、裂纹、缺损；驱动轴焊缝出现开裂2CII2,14梯级和踏板的链条梯级和踏板的链条不应出现下列情况之一：a）销轴、套筒严重磨损，导致链条伸长引起梯级间或踏板间的间隙不符合5.2的要求：两侧链条伸长不一致，导致运行过程中梯级与梯级（或踏板与踏板）、梯级（或踏板）与梳齿板之间存在碰擦;销轴、套筒、链板断裂或严重变形；严重锈蚀，导致转动卡阻2DII2,15驱动链条张紧直接驱动梯级、踏板或者胶带的元件断裂或者过分伸长时，自动扶梯或者自动人行道应当自动停止运行；故障锁定功能有效2DII2,16非操纵逆转保护梯级、踏板或胶带改变规定运行方向时，非操纵逆转保护装置能够使自动扶梯或倾斜角不少于6。的倾斜的自动人行道自动停止运行；故障锁定功能有效1DI电气系统序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别3.1变频器变频器不应出现下列情况之一：a）外壳破损存在触电危险；输入或输出主回路电路板铜皮断裂；直流母线电容鼓包、漏液或明显烧坏；输入或输出、制动单元及制动电阻的接线端子和铜排出现严重的过热变形、拉弧氧化或腐蚀。变频器与电动机功率不匹配，工作温度不正常，有异响2B113.2接触器（继电器）接触器不应出现下列情况之一：a）外壳破损存在触电危险；切断或接通线圈电路时，不能正确、可靠地断开或闭合；触点严重磨损或锈蚀、接触不良；有不正常噪声2BIII3.3控制柜控制柜不应出现下列情况之一：a）柜体严重锈蚀变形、损坏，导致柜内元气件无法固定和正常使用；柜内电气元气件失效导致自动扶梯和自动人行道不能正常运行，无法更换为同规格参数的元气件，或更换替代元气件后仍无法正常运行2BI3.4可编程控制器（P1.C）可编程控制器（P1.C）不应出现下列情况之一：a）外壳破损存在触电危险；主要单元、模块失效2DII3.5印制电路板印制电路板不应出现下列情况之一：a）受潮进水，被酸碱等严重腐蚀，铜箔氧化、元件焊盘受损或脱落等，导致功能失效；外力折裂；烧毁碳化2DII序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别3.6导线和电缆导线或电缆不应出现下列情况之一：a）护套出现开裂，导致导线外露；绝缘材料发生破损、老化，导致导体外露或绝缘电阻不符合要求；导线发生断裂或短路2CI3.7主开关a）能够切断电动机、工作制动器和控制电路的电源，但是不能切断电源插座以及维护和检查所必需的照明电路的电源；在断开位置上能够被锁住或者使其处于“隔离”位置；多台设备的主开关设置在同一个机器空间内时，各主开关的操作机构易于识别1EII3.8检修控制装置设置插座和检修控制装置，并且功能有效1EII3.9接地保护措施a）供电电源自进入机房或者驱动站、转向站起，中性线（N,零线）与保护导体（PE,地线）始终分开；电气设备及线管、线槽的外露可导电部分与保护导体（PE,地线）可靠连接；含有电气安全装置的电路发生接地故障时，驱动主机立即停止运转2DII3.10安全开关各安全开关动作可靠有效，不应出现下列情况之一：安全开关传动机构（如摆动杆等）脱落或破裂；a）动作机构不能达到动作行程的要求；动作机构不能达到动作力的要求；安全开关的动作不能使其触点强制地机械断开外壳的防护等级低于设计要求；开关严重锈蚀，影响正常运行；触点严重烧灼或接触不良1EII支撑结构（桁架）和围板序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别4.1支撑结构（桁架）及主要连接件支撑结构不应出现下列情况之一：a）焊缝或受力构件出现开裂；严重塑性变形，导致自动扶梯或者自动人行道无法正常运行;严重锈蚀，主要受力构件断面壁厚腐蚀达到设计厚度的10%：紧固件出现裂纹、严重变形、严重锈蚀1EII4.2围裙板a）围裙板应当垂直、平滑，板与板之间的接缝为对接缝。围裙板不应出现下列情况之一：出现锈蚀、开裂、翘边、破损、脱落，存在导致乘客勾绊的危险；表面有大于4mm的永久凹陷；由于围裙板变形导致围裙板与梯级（或踏板、胶带）单侧间隙大于4mm,或两侧对称处间隙总和大于7mm；如果自动人行道的围裙板位于踏板或胶带上方，由于围裙板变形导致踏板面与围裙板下端的间隙大于4mm,或导致横向摆动的踏板、胶带与围裙板垂直投影间产生间隙；本体支撑结构失效（如加强筋脱落）2CI4.3围裙板防夹装置a）无松动、缺损等现象；端点位于梳齿与踏面相交线前（梯级侧）不小于50mm,但不大于15Omm的位置。围裙板防夹装置不应出现下列情况之一：柔性部件脱落、破损，导致不符合GB16899-2011中5.5.3.4c）的要求；刚性部件产生脱离、破损或永久变形，导致不符合GB16899-2011中5.5.3.4c）的要求；防夹装置边缘出现锐边、尖角2CI4.4围裙板防夹开关对于设有围裙板防夹开关的自动扶梯，夹入梯级和围裙板之间的异物最迟到达围裙板防夹开关处时，该开关能够有效动作，使自动扶梯在该梯级到达梳齿板前自动停止运行2CI4.5护壁板护壁板不应出现下列情况之一：a）护壁板之间的间隙大于4mm,且无法调整；锈蚀、破损、开裂、翘边、脱落、边缘有锋利锐边；玻璃护壁板出现裂纹或边缘出现锋利锐边2DII序号项目评估内容与要求风险评定参考值严重程度概率等级风险类别1.6内、外盖板内、外盖板不应出现下列情况之一：a）出现锈蚀、破损、开裂、翘边、脱落；内盖板变形，存在勾绊和人身伤害的危险2DII4.7围板除使用者可踏上的梯级（踏板或胶带）以及可接触的扶手带部分外，自动扶梯或者自动人行道的所有机械运动部分均应完全封
