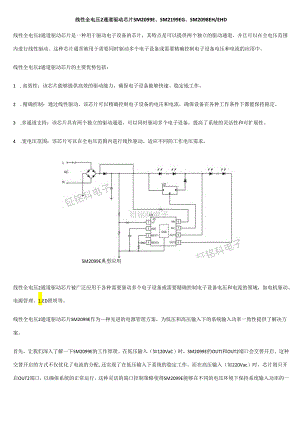

线性全电压2通道驱动芯片SM2099E、SM2199EG、SM2098EHEHD.docx

线性全电压2通道驱动芯片SM2099E、SM2199EG、SM2098EH/EHD线性全电压2通道驱动芯片是一种用于驱动电子设备的芯片，其特点是可以提供两个独立的驱动通道，并且可以在全电压范围内进行线性驱动。这种芯片通常被用于需要同时驱动多个电子设备或需要精确控制电子设备电压和电流的应用中。线性全电压2通道驱动芯片的主要优势包括：1 .高效性：该芯片能够提供高效的驱动能力，确保电子设备能够快速、稳定地工作。2 .精确控制：通过线性驱动，该芯片可以精确控制电子设备的电压和电流，确保设备在各种工作条件下都能保持稳定。3 .多通道支持：该芯片具有两个独立的驱动通道，可以同时驱动多个电子设备，提高了系统的灵活性和可扩展性。4 .宽电压范围：该芯片可以在全电压范围内进行线性驱动，适应不同的工作电压需求。SM2099E典型应用线性全电压2通道驱动芯片被广泛应用于各种需要驱动多个电子设备或需要精确控制电子设备电压和电流的领域，如电机驱动、电源管理、1.ED照明等。线性全电压2通道驱动芯片SM2099E作为-种先进的电源管理方案，为低压和高压输入下的系统输入功率一致性提供了解决方案。首先，让我们深入了解一下SM2099E的工作原理。在低压输入（如120VaC）时，SM2099E的OUTI和OUT2端口会交替开启。这种交替开启的方式不仅优化了电流的分配,还实现了在低压输入下系统的稳定工作。而在高压输入（如220Vac）时，芯片则只开启OUT2端口，以确保系统的正常运行。这种灵活的端口控制策略使得SM2099E能够在不同的电压环境下保持系统输入功率的一致性。此外，SM2099E还提供了外围电阻REXTl和REXT2的设置选项，使用户能够根据需要调整低压和高压输入时的系统输出电流。这种灵活的配置方式使得SM2099E能够适应各种应用场景，满足不同设备对电源管理的需求。除了基本的电源管理功能外，SM2099E还内置了恒功率功能。当输入电压发生波动时，恒功率功能能够确保输入功率基本保持不变。这一功能的重要性在于，它可以防止芯片温度过高，从而提高系统的应用可靠性。在高温环境下，过高的芯片温度可能导致系统性能下降甚至损坏，因此保持芯片温度稳定至关重要。另外，SM2099E还具备过温调节功能。当芯片温度过热时，过温调节功能会自动降低芯片功耗，从而防止温度过高。这种自动调节机制确保了系统在各种工作环境下都能保持稳定的性能，进一步提升了系统的应用可靠性。SM2099E灯丝灯应用方案（4W）BOM电位号参政位号参数位号器数FRI47R）25W烧线电阻R333K603Cl1uF16VDBIMB6FR416W0603El68F400VDk02ESUR533RA603UlSM2099ER11fcWO5R68.2W0603U2SM201MR24.3W0603技术支持13332913059综上所述，线性全电压2通道驱动芯片SM2099E通过其独特的端口控制策略、灵活的电流设置选项、内置的恒功率功能以及过温调节功能，为现代电子设备提供了高效、稳定且可靠的电源管理方案。在未来的电子设备发展中，我们有理由相信SM2099E将继续发挥其重要作用，为各种应用场景提供优质的电源管理体验。
