3gppts25[1].324中文规范(系统无线接口层2技术规范：广播多点传送控制(bmc)协议)).docx

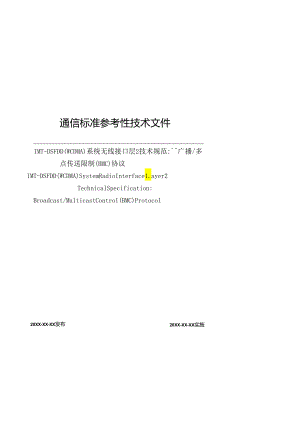

通信标准参考性技术文件IMT-DSFDD(WCDMA)系统无线接口层2技术规范:广播/多点传送限制(BMC)协议IMT-DSFDD(WCDMA)SystemRadioInterface1.ayer2TechnicalSpecification:Broadcast/MulticastControl(BMC)Protocol20XX-XX-XX实施20XX-XX-XX发布中华人民共和国信息产业部科学技术司印发2 弓I23 定乂和略"23.1 定义23.2 缩略语24 34.1 BMC的模型36供应应上层的业务48.1 RRC层和BMC层之间的服务原语58.1.1 原语58.1.2 参数68.2 上层（用户平面）和BMe层之间的服务原语68.2.1 原语68.2.2 参数99 119.1 BMC消息广播Il9.2 时间支配消息的产生Il9.3 业务量测量129.4 BMC消息的接收1210 BMC消息1210.1 概述1210.2 BMCCBS消息1310.3 BMC时间支配消息1311.1 消息类型1411.2 消息标识符1411.3 序列号1511.4 数据编码方案15H.5小区广播数据15H.6起始CTCH块集索引的偏移量1511.7 CBS时间支配周期的长度1611.8 新消息位图1611.9 消息描述17前言本通信标准参考性技术文件主要规定了第三代移动通信系统中采纳IMT-DSFDD技术时用户设备与无线接入网之间的广播/多点传送限制协议（BMC）,适用于无线接口上广播/多点传送业务。本文基于3GPP制订的RCIeaSe-99（2000年9月份版本）技术规范，具体对应于TS25.324V。本参考性技术文件由信息产业部电信探讨院提出。本参考性技术文件由信息产业部电信探讨院归口。本参考性技术文件起草单位：信息产业部电信传输探讨所上海贝尔公司本参考性技术文件主要起草人：卓天真、徐菲、吴伟、徐京皓张建林、季利军本参考性技术文件2001年1月首次发布。本参考性技术文件托付无线通信标准探讨组负责说明。1范圉本文描述了广播/多点传送限制协议(BMC)a这个协议适应于无线接口上的广播/多点传送业务。22引用标准*臂格式的：项H符号和号下列标准所包含的条文，通过在本标准中引用而成为本标准的条文。本标准出版时，所示版本均为有效。全部标准都会被修订，运用本标准的各方应探讨运用下列标准最新版本的可能性。13GTS25.322:"R1.C协议规范23GTS25.301:"无线接口协议结构33GTS23.041:"小区广播业务(CBS)的技术实现43GTS23.038:"字符表和语言二53GTS25.419:"UTRANIu接口：服务区广播办议SABP”.63GTS25.925:"广播/多点传送业务的无线接口”.7 TIA/EIAT1-D:"小区广播业务(CBS)的技术实现二8 TIA/EIA-637-A:"小区广播业务(CBS)的技术实现3定义和缩略语3.1 定义下列术语和定义将在本标准中采纳；CBmessage：从小区广播中心传送到UE的用户数据(BMCSDU)«CBrepetitionperiod：假如要求多次广播，CB消息广播后被再一次广播的间隔。NumberofBroadcastRequested：CB消息被恳求广播的次数。这个数字可以是布限值或是无限值。DRXSchedulePeriod：由CBC恳求(可选的)的时间支配周期(单位：秒)。ReservedCBCapacity：在已安排的无线资源CTCH,FACH和S-CCPCH上，为类型是HIGH的CB消息所保留容量的百分比。这个参数可由CBC设置(可选的)。CTCHBlockSet：FACH信道上传输块集合的子集，CBS所运用的CTCH唯一的映射到这个FACH上。CBSscheduleperiod：有限可变长CTCH块集合的序列，预定的CB消息在这里广播，3.2 缩略语下列缩略语将在本标准中采纳:ASAccessStratum接入层BMCBroadcast/MuIticaslControl广播/多点传送限制C-SAPControlServiceAccessPoint限制-业务接入点CBCCellBroadcastCentre小区广播中心CBSCel1BroadcastService小区广播业务CTCHCommonTrafficChannel公共业务信道CTCH-BSCTCHBlockSetCTCH块集合FACiIForwardAccessChannel前向接入信道IEInformationElement信息单元kbpskilo-bitspersecond干比特每秒1.l1.ayer1(physicallayer)层1（物理层）1.21.ayer2(data1inklayer)层2（数据链路层）1.31.ayer3(networklayer)层3（网络层）MACMediUmAccessControl媒体接入限制NASNonAccessStratum非接入层NSAPINetworklayerServiceAccess网络层业务接入点PointPDCPPacketDataConvergence分组数据集中协议ProtocolR1.CRadio1.inkControl无线锥路限制RRCRadioResourceCdntrol无线资源限制UEUserEquipment用户设备4概述4.1 BMC的模型广播/多点传送限制（BMe）是仅存在于用户平面的层2的一个子层，它位于R1.C层之上。1.2/BMC子层对于除广播/多点传送之外的全部业务均被认为是透亮的。图4.1-1显示了1.2/BMC子层在UTRAN无线接1协议结构中的模型。在VTRAN端,BMC子层在每一个小区应当包含一个BMC协议实体。每一个BMC实体须要一个单独的CTCH信道，这个信道是由MAC子层通过R1.C子层供应的。BMC须要R1.C供应的非证明模式服务。假定在RNC中的BMC之上，有一个功能体去分解从小区广播中心（CBC）收到的CB消息（若有可能，执行小区列表的评估）的地理区域信息.一个BMC协议实体仅服务于来自BMC-SAP的消息，这些消息将广播到指定小区。RRC4zcbmc-YAP用户平面(CTCH-SAP)4.1-1:BMC协议模型5功能这些功能在TS25.301中有具体说明。如下：- 小区广播消息的存储。- 业务房监测和为CBS恳求无线资源。- BMC消息的调度。- 向UE发送BMC消息。- 向高层（NAS）传递小区广播消息。6供应应上层的业务在无线接口用户平面上，BMC-SAP用非证明模式，为公共用户数据供应了广播/多点发送业务。注：本章的依据是CBC-RNC接口规范（RANKG3规范下的TS25.4195）、CB应用及下层接口的需求（TWG2SWG3规范下的TS23.04l3）在第4章图1中表示了BMC子层和其它实体之间的相互关系。与上层/用户平面及RRC层之间的交互用原语来进行规定，这里原语表示BMC子层和高层之间信息和限制的逻辑交换。它们并不规定或限制具体实现。相邻层之间是通过业务接入点连接的。本协议中运用的二种原语的类型，如下：- 恳求：当高层向低层恳求一个业务时运用这种类型。- 指示：这种类型用于低层向高层通知与其相关的动作。- 证明，这种类型用于低层向高层证明所恳求的动作已经完成。下面定义的原语用于上层和BMC之间的通信以及相同协议栈中RRC和BMC之间的通信。BMC子层定义了两个系列的原语：- BMC层和上层（用户平面）之间的原语IBMC-通用名-类型：参数。- BMC层和RRC层之间的原语：CBMC-通用名-类型：参数.7期SIR1.C供应的业务BYC运用R1.C子层的非确认模式业务。详见IR1.C协议规范。8层间通信元素8.1 RRC层和BMC层之间的服务原语8.1.1 原语RRC层和BMC层之间在CBMC-SAP上支持的原语如表T所示。表-1：幽层和RRC层之间的原语通用名CBMC-MeaSUrement-IND小区广播的业务量CBMC-Rx-IND操作，DRX的选择CBMCConfigREQCTCH的配置.1CBMC-Measuraient-INDCBMC-MeasuremenlIND原语是BMC用来指明CB（小区广播）的业务量。原语类型：指示。参数：小区广播的业务员.2CBMC-Rx-INDCBMC-Rx-IND原语是BMC用来向RRC指示CB消息接收是否起先或停止，在下一个CBS时间支配周期内，所关切的CB消息何时到达。原语类型：指示。参数：操作：DRX的选择.3CBMC-Config-REQCBMC-Config-REQ原语由RRC用来向BMC通知有关CTCII配置的设置。原语类型：恳求。参数：CTeH的配置。8.1.2 分数8.1.2.1 小区广播的业务量预期的CTCH传输率干比特/秒.值集合：0,1,，32。.2操作起先CBS接收。停止CBS接收.3DRX（不连续接收）的选择在全部的CTCH块集合列表中，去检索哪一个是所需的同时哪一个将被物理层接收。.4CTCH的配置当前CTCII-BS下标，1Wi256,FACH标识符。己安排的FACH信道的传输格式集合（传输块大小，传输块集合大小，传输时间间隔）。保留的CTCH传输率干比特/秒：0,1,，32.8.2 上层（用户平面）和BMC层之间的服务原语8.2.1 原语上层（用户平面）和BMC层之间在BYC-SAP上支持的原语如表8.2.IT所示。表8.2.1-1:BMC层和上层之间的原语图标表示可选叁数类属名字BMC-Data-REQ消息标识符，原先的序列号,新的序列号，数据编码方案.小区广播数据，类别，重曳周期，恳求广播的次数BMC-Data-IND消息标识符，序列号，数据编码方案，小区广播数据BMC-Data-CNF消息标识符，序列号KMCCongestion-INDBMC-Normal-INDBMC-Activation-REQ消息标识符（n个）BMC-Deactivation-REQ消息标识符（n个）BMC-DRX-REQ小区广播不连续接收的时间支配周期，保留的小区广播容房BMC-Error-IND缘由BMC-DaIa4I-REQ传送层消息，广播地址BMCData41IND传送层消息BMC-Error4I-IND错误类型,1用于MS核心网的原语.1.IBMC
