山西省农村“煤改气”工程技术导则（试行）.docx

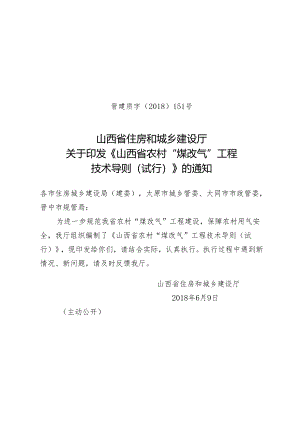

晋建质字（2018）151号山西省住房和城乡建设厅关于印发山西省农村“煤改气”工程技术导则（试行）的通知各市住房城乡建设局（建委），太原市城乡管委、大同市市政管委，晋中市规管局：为进一步规范我省农村“煤改气”工程建设，保障农村用气安全，我厅组织编制了山西省农村“煤改气”工程技术导则（试行），现印发给你们，请结合实际，认真执行。执行过程中遇到新情况、新问题，请及时反馈我厅。山西省住房和城乡建设厅2018年6月9日（主动公开）山西省农村煤改气工程技术导则（试行）山西省住房和城乡建设厅2018年6月刖三为贯彻落实党中央、国务院的要求以及习近平总书记关于“推进北方地区冬季清洁取暖，关系北方地区广大群众温暖过冬，关系雾霾天能不能减少，是能源生产和消费革命、农村生活方式革命的重要内容”的重要指示，山西省省委、省政府按照“宜气则气、宜电则电”的要求，从2017年开始在全省范围内广泛实施农村“煤改气煤改电”工程，目前仍在大力推进中。由于农村“煤改气”工程实施点多、面广、线长，现阶段现行的燃气设计规范未覆盖农村地区，因此，规范农村“煤改气”工程实施迫在眉睫、非常必要。根据省委、省政府要求，为进一步规范农村“煤改气”工程,针对现阶段农村“煤改气”存在的问题，山西省住房和城乡建设厅组织相关部门、设计单位和行业专家编写山西省农村“煤改气”工程技术导则，其目的是为了科学、规范地指导全省今后农村“煤改气”工程的顺利实施，保证质量、保证安全，把“煤改气”这项环保工程、惠民工程打造成安全工程、放心工程。1总贝!|92基本规定102.1一般规定102. 2输配系统调压方式113室外燃气输配系统133. 1一般规定133.2 埋地管道安装143.3 架空管道安装183.4 阀门选择与安装223.5 调压箱（柜）安装243.6 管道连接、检验253.7 管道防腐273.8 吹扫、试压及验收284室内燃气系统314. 1室内燃气管道314.2 燃气计量364.3 燃气灶具384.4 壁挂式采暖炉404.5 阀门424.6 软管434.7 吹扫、试压及验收435燃气设施应急处置465. 1一般规定465.2燃气设施的应急处置47本导则用词说明521总则.o.1为贯彻落实山西省农村煤改气工程，改善大气环境,在满足国家现行标准、规范的要求下，结合山西省实际情况，制定本导则。1.0.2本导则适用于山西省内既有农村生活及采暖用户煤改气工程的设计、施工及验收；不适用于统一规划、统一建设的新型农村社区用户、农村商业用户、工业用户的燃气输配系统。1.0.3农村煤改气工程设计应遵循我省的能源政策，应统筹兼顾乡村特色风貌提升、传统村落、历史文化名镇名村及传统建筑民居保护等要求，应与当地的能源规划、环保规划、消防规划等相结合。2基本规定2.1 一般规定2.1.1 1.1用户室内燃气管道的最高压力宜小于O.OlMPa（表压）。2.1.2 燃气供应压力应根据用户设备燃烧器的额定压力及其允许的压力波动范围确定。2.1.3 室外燃气输配系统与室内燃气系统以引入管阀门或燃气表（室外安装）前阀为界。阀前属于室外燃气输配系统，阀后属于室内燃气系统。2.1.4 居民生活用气计算流量可按下式计算：Qh=kNQn式2.1.42.1.5 燃气管道的计算流量（113h）;k燃具同时工作系数，居民生活用燃具可按现行的国家标准城镇燃气设计规范GB50028或根据农村实际使用情况确定；N同种燃具或成组燃具的数目；Qn燃具的额定流量（11fh）°2.1.6 农村家庭采暖用气量计算要在依据现行的国家标准根据城镇供热管网设计规范CJJ34的基础上充分考虑农民生活习惯、农村房屋结构、保温性能等因素进行计算。2.1.7 农村煤改气工程采用的管道、管件应有产品质量合格文件或质量保证文件，并对管道、管件进行外观检查，核实管道材质、管径、壁厚。2.1.8 1.7农村煤改气工程应按山西省燃气管理条例等法律法规加强安全管理。2.2 输配系统调压方式2.2.1 农村煤改气气源宜优先考虑管道气源，在管道气源无法满足的情况可采取1.NG气化站、CNG供气站作为气源。采用1.NG气化站、CNG供气站作为气源时，其选址、设计、施工等要求应按现行国家标准城镇燃气设计规范GB50028执行。2.2.2 2.2进村燃气管道压力不应高于O.4MPao2.2.3 农村煤改气输配系统调压方式宜分为以下四种情况。1采用中压村外调压至低压方式利用气化站或管输气源，通过管道输送中压天然气到村庄外，在村庄外设置调压柜将中压天然气调至3kPa,通过管道为用户供气。2采用中压村内区域调压至低压方式利用气化站或管输气源，通过管道输送中压天然气进入村庄内，在村内设置区域调压箱将村庄分成几个小的供气区域，经调压箱将中压天然气调至3kPa,通过管道为用户供气。3采用中一低(<10kPa)一低(3kPa)的区域调压方式利用气化站或管输气源，通过管道输送中压天然气到需村庄外，在村庄外设置区域调压箱将村庄分成几个供气区域，经调压箱将中压天然气调至IOkPa以下，再通过每户设置低一低调压阀，将低压调至3kPa以下，通过管道为用户供气。4采用中压单户调压方式利用气化站或管输气源，通过管道输送中压天然气进入村庄内，采取每户设置一个中一低压调压阀的单户调压方式，将中压调至3KPa以下，通过管道为用户供气。3室外燃气输配系统3.1 一般规定3.1.1 输配系统压力级制设计应根据燃气供应来源、用户分布、地形地貌等因素，经过多方案比较，择优选取技术经济合理、安全可靠的方案。3.1.2 1.2输配系统管线宜采用枝状管网供气进行设计，在条件允许的情况下可采用环状管网。3.1.3 从气源至各村的输配管道优选沿村间道路敷设，主管道布置应综合考虑接入方向、村庄外形、街道布局等。3.1.4 1.4村内燃气管道应按“以直埋为主、架空为辅”的原则进行敷设；当管道穿越村内主要干道或机动车道时应采取直埋的敷设方式。3.1.5 1.5省级以上传统村落、历史文化名镇名村等重点村庄实施“煤改气”时，应满足相关规范规定要求，确保传统建筑安全，遵循灵活易隐藏的原则进行管道布置，具体要求：1管道布置宜优先沿村内道路进行直埋敷设；2必须采取架空敷设时，架空管道不得影响村内传统风貌，应结合屋檐、院墙等采取有效的隐蔽措施进行敷设；当不能采取隐蔽措施时，应在颜色、形式和风格上进行专门设计，确保与传统村落风貌相协调。3中国历史文化名镇名村和中国传统村落采取架空敷设时，应严格按照保护规划实施；架空范围较大的，应当组织专家论证后方可实施。3.1.6 埋地燃气管道宜沿村内道路敷设，架空管道宜沿村内永久建筑外墙敷设，敷设高度根据具体位置，不得影响车辆和行人通行安全。3.1.7 输配管网管线布置应尽量短、直，减少施工影响。3.2 埋地管道安装3.2.1 埋地燃气管道宜采用聚乙烯和钢管，并应符合下列要求：聚乙烯燃气管道和管件应分别符合现行的国家标准燃气用埋地聚乙烯管材GB15558.1和燃气用埋地聚乙烯管件GB15558.2的规定。钢管采用焊接钢管、无缝钢管时，应分别符合现行的国家标准低压流体输送用焊接钢管GBT309h输送流体用无缝钢管GB/T8163的规定。3.2.2 聚乙烯管道和钢管连接采用钢塑转换接头，钢塑转换接头应符合现行国家标准燃气用聚乙烯管道系统的机械管件第1部分：公称外径不大于63mm的管材用钢塑转换管件GB262551、燃气用聚乙烯管道系统的机械管件第2部分：公称外径大于63mm的管材用钢塑转换管件GB262552的有关规定。3.2.3 地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距见表3.2.3-1、3.2.3-2o表3.2.37地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）项目地下燃气管道低压中压BA建筑物的基础0.71.01.5外墙面（出地面处）给水管0.50.50.5污水、雨水排水管1.01.21.2电力电缆（含电车电缆）直埋0.50.50.5在导管内1.01.01.0热力管直埋热水管1.01.01.0直埋蒸汽管2.02.02.0管沟内（至外壁）1.01.01.5通信电缆直埋0.50.50.5在导管内1.01.01.0其他燃气管道DN300mm0.40.40.4DN>300mm0.50.50.5电杆（塔）的基础35kV1.01.01.0>35kV2.02.02.0通讯照明电杆（至电杆中心）1.01.01.0铁路路堤坡脚5.05.05.0有轨电车钢轨2.02.02.0街树（至树中心）0.750.750.75表3.2.3-2地下燃气管道与建筑物、构筑物或相邻管道之间的垂直净距（m）名称净距（In）聚乙烯管道在该设施上方聚乙烯管道在该设施下方钢制管道给水管、燃气管0.150.150.15排水管0.15加套管，套管距排水管0.150.15电缆直埋0.500.500.50在导管内0.200.200.15供热管道直埋管0.50（加套管）1.00（加套管）0.15管沟0.20加套管或0.400.30加套管0.15注：如受地形限制无法满足时，经与有关部门协商，采取行之有效的防护措施后，净距均可适当缩小，但中压管道距建筑物基础不应小于0.5m且距建筑物外墙面不应小于1m,低压管道应不影响建（构）筑物和相邻管道基础的稳固性。3.2.4 地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列规定：1埋设在机动车道下时，不得小于0.9m；2埋设在非机动车道下时，不得小于0.6叫3埋设在水田、排水渠下时，不得小于0.8m。注：当不能满足上述规定时，应采取有效的安全防护措施。3.2.5 输送湿燃气的埋地管道，埋设深度应在土壤冰冻线以下，并有不低于0.003坡向凝水缸或燃气分配管道的坡度。3.2.6 埋地燃气管道从排水管（沟）、热力管沟及其他各种用途沟槽内穿越时，应将燃气管道敷设于套管内。套管伸出构筑物外壁不应小于表3.2.3-1中燃气管道与该构筑物的水平净距。套管两段应采用柔性的防腐、防水材料密封。3.2.7 埋地燃气管道穿越农村主要干道时宜敷设在套管内。套管内径应比燃气管道外径大100mm以上，套管伸出路边缘不小于1.0%套管两端应进行封堵。3.2.8 埋地燃气管道采用开挖敷设困难的道路宜采用定向钻敷设方式。施工时应注意定向钻穿越处管道与地上及地下设施的安全间距。穿越要求应符合现行的国家标准城镇燃气管道穿跨越工程技术规程CJJT250o3.2.9 埋地钢制燃气管道管顶上方300mm500mm处应敷设警示带。警示带平面布置宜按表3.2.10。3.2.10 埋地聚乙烯燃气管道管顶上方应敷设金属示踪线（带）、警示带；其中，警示带宜敷设在管顶上方30OnlnI50Omm处，示踪线（带）应贴管敷设，并应有良好的导电性、有效的电气连接和设置信号源井。警示带平面布置宜按表3.2.10。表3.2
