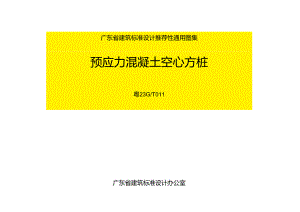

广东省建筑标准设计推荐性通用图集预应力混凝土空心方桩粤23G/T011广东省建筑标准设计办公室2023年2月广东省建筑标准设计办公室文件粤建标发202301号关于批准预应力混凝土空心方桩图集为广东省建筑标准设计推荐性通用图集的通知经组织专家审查，由广东省建筑设计研究院有限公司和建华建材科技（广东）有限公司等单位编制的预应力混凝土空心方桩标准设计图集，批准为广东省建筑标准设计推荐性通用图集，图集号为粤23G/TO11,该图集自2023年3月1日起施行。广东省建筑标准设计办公室二0二三年二月一日3二滔宵毛迪三广东省建筑标准设计推荐性通用图集预应力混凝土空心方桩批准单位广东省建筑标准设计办公室批准文号粤建标发202301号主编单位广东省建筑设计研究院有限公司统一编号DBJTI5-66建华建材科技（广东）有限公司图集号粤23G/T011协编单位建华建材（阳江）有限公司实行日期2023年3月1日珠海市交通勘察设计院有限公司有效期至2027年主编单位负责人仍旧工出主编单位技术负责根件N技术审定人丘凯z丸力设计负责人场%kD东斗目录说明2空心方桩配筋示意图10空心方桩配筋及力学性能表11空心方桩端板详图14空心方桩端板参数表15空心方桩卡箍式机械连接端板详图16空心方桩卡箍式机械连接端板参数表17桩套箍详图及参数18空心方桩接桩详图和参数表191空心方桩支护设计示意图和构造详图28常用桩尖构造图30抗压桩桩顶与承台连接做法33抗拔桩桩顶与承台连接做法35附录A施工工艺选择参考表38附录B简式柴油打桩机桩锤选择参考表39附录C常用液压锤锤参数表40附录D静力压桩机选择参考表41附录E静载试验桩顶加固做法详图42目录桩设计选用示例43亲父涵用烟GB55001-2021GB55002-2021GB55003-2021GB55008-2021GB50010-2010（2015版）说明1适用范围1.1本图集为采用先张法离心混凝土制作工艺的预应力混凝土空心方桩（简称“空心方桩”），主要适用于广东省内的工业与民用建（构）筑物等工程的桩基础、复合地基和支挡结构。铁路、公路与桥梁、港口、市政、水利等领域的桩基础、复合地基和支挡结构可参照使用。1.2本图集所涉及桩基础、复合地基和永久性支挡结构的结构设计工作年限不应低于相应建（构）筑物的结构设计工作年限。1.3当用于竖向受压荷载和竖向上拔荷载的桩基础工程时，宜选用预应力高强混凝土空心方桩和预应力超高强混凝土空心方桩。1.4当用于承受水平荷载或支护结构时，宜选用预应力高强混凝土混合配筋空心方桩、AB型或B型的预应力高强混凝土空心方桩并应加强桩与桩、桩与承台的连接。1.5当用于地基处理工程或复合地基时，宜选用预应力高强混凝土薄壁空心方桩，可选用预应力高强混凝土空心方桩。1 .6当基础环境地质条件对空心方桩有弱腐蚀及以上侵蚀性时，桩身、桩接头等应按照现行国家标准工业建筑防腐蚀设计标准GB/T50046-2018采取有效的防腐措施。2 编制依据工程结构通用规范建筑与市政工程抗震通用规范建筑与市政地基基础通用规范混凝土结构通用规范混凝土结构设计规范建筑抗震设计规范GB50011-2010（2016版）建筑结构荷载规范GB50009-2012建筑地基基础设计规范GB50007-2011建筑地基基础工程施工质量验收标准GB50202-2018建筑工程施工质量验收统一标准GB50300-2013钢结构焊接规范GB50661-2011工业建筑防腐蚀设计标准GB/T50046-2018预应力混凝土用钢棒GB/T5223.3-2017建筑工程抗浮技术标准JGJ476-2019建筑地基处理技术规范JGJ79-2012建筑桩基技术规范JGJ94-2008建筑基桩检测技术规范JGJ106-2014建筑地基基础设计规范DBJ15-31-2016建筑结构荷载规范DBJ/T15-101-2022建筑地基处理技术规范DBJ15-38-2019建筑工程抗浮设计规程DBJ/T15-125-2017建筑地基基础检测规范DBJ/T15-60-2019预应力混凝土空心方桩JG/T197-2018预应力离心混凝土空心方桩用端板JG/T2239-20143 分类及标记3.1预应力混凝土空心方桩分类详见表3.1。图集号¾23GT011页2表3.1预应力混凝土空心方桩的分类和规格分类预应力高强混凝土空心方桩预应力超高强混凝土空心方桩预应力高强混凝土混合配筋空心方桩预应力高强混凝土薄壁空心方桩林代兴滔生三代号PHSUHSPRSPTS第混凝土强度等级C80C105C80C80型号A、ABxBA、AB、BA、AB常用规格桩身边长B(内径D)300(140)、350(170)400(240)X400(200)450(260)500(300).500(250)550(300).600(350)350(170)、400(200)450(260)500(300)、500(250)550(350)、550(300)600(410).600(350)250(130)300(180)350(220)400(270)常用接桩方式煌接端板焊接绑焊角钢外包钢管端板焊接绑焊角钢外包钢管端板焊接机械连接式式式式固合箍销紧咬卡插紧固式咬合式卡箍式紧固式咬合式插销式3.2标记：xxx-xxxx(xxx空心方桩代号1刑将_上J内边长示例1:边长为500mm,内径300mm,力高强混凝土空心方桩标记为：PH示例2:边长为500mm,内径300mm.对称等间距混合配筋的预应力高强PRS-B500(300)-12)-径1.长型号为B型，长度12m的预应S-B5OO(3OO)-12型号为B型，长度12m的单向混凝土空心方桩标记为：4原材料4.1 混凝土4.1.1 混凝土质量应符合混凝土质量控制标准GB50164的规定，并应按上述标准的要求进行检验。4.1.2 水泥应采用强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥，质量应符合通用硅盐酸水泥GB175的规定。4.1.3 细骨料宜采用洁净的天然硬质中粗砂或者人工砂。采用天然砂时，细度模数宜为2.53.2;采用人工砂时，细度模数可为2.53.5,质量应符合建设用砂GB/T14684的规定，且含泥量不应大于1%,氯离子含量不应大于0.01%,硫化物及硫酸盐含量不应大于0.5%。4.1.4 粗骨料采用碎石或破碎的卵石，连续级配，针片状颗粒不应超过5%,最大粒径不应大于25mm,且不应超过钢筋净距的3/4,其质量应符合建设用卵石、碎石GB/T14685的规定，且含泥量不应大于0.5%,硫化物及硫酸盐含量不应大于0.5%。4.1.5 对于有抗冻、抗渗或其它特殊要求的先张法预应力混凝土空心方桩，所使用的骨料应符合相关标准的规定。4.1.6 混凝土拌和用水的质量应符合混凝土用水标准JGJ63的相关规定。4.1.7 外加剂质量应符合混凝土外加剂GB8076的相关规定，不得采用含有氯盐或有害物质的外加剂。4.1.8 掺合料宜采用矿渣微粉、粉煤灰或硅灰等，质量要求应符合矿物掺和料应用技术规范GB/T51003的相关规定。采用其它品种的掺合料时，应通过试验鉴定，确认符合先张法预应力混凝土空心方桩用混凝土质量要求时方可使用。明图集号粤2307T01明古页3金妾W治S影定第空公称直径(mm)基本直径Gnn)公称截面面积(三)理论质量(kgm)7.17.2540.00.3149.09.1564.00.50210.711.1090.00.70712.613.10125.00.981表4.2.1PCB-1420-35-1.-HG的几何特性及理论质量4.2 钢材4.2.1 预应力钢筋应采用抗拉强度不小于1420MPa、35级延性的低松弛预应力混凝土用螺旋槽钢棒，质量应符合预应力混凝土用钢棒GB/T5223.3的有关规定，几何特性及理论质量、力学性能应分别符合表4.2.1和表4.2.2的要求。表4.2.2PCBT420-35-1.HG的力学性能代号规定Il比例延伸强度(MPa)抗拉强度标准值fnk(MPa)抗拉强度设计值fpy(MPa)抗压强度设计f,fpy(MPa)断后伸长率1.o=8dnA(%)Es(N11n100Oh松弛值熙)PCB-1420-35-1.-HG21280N1420>1000240027.02.0XlO3W2.04.2.2 螺旋箍筋宜采用低碳钢热轧圆盘条、混凝土制品用冷拔低碳钢丝，质量应分别符合低碳钢热轧圆盘条GB/T7O1、混凝土制品用冷拔低碳钢丝JC/T540的规定。4.2.3 端板应采用Q235B钢，其质量应符合预应力离心混凝土空心方桩用端板JC/T2239的有关规定，桃套箍采用Q235钢，其质量应符合碳素结构钢GB/T700的有关规定。4.2.4 预埋角钢、连接角钢宜采用不低于Q235B的钢材，其质量应符合碳素结构钢GB“700的规定。4.2.5 拉筋、锚固钢筋均采用HRB400钢筋，其质量应符合钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T1499.2的规定。4.2.6 焊条宜采用E43xx型；当钢材材质为Q355B时，采用E50xx或E55xx型。5构造5.1 PHS桩、UHS桩和PRS桩预应力钢筋的混凝土保护层厚度不应小于35mm,PTS桩预应力钢筋混凝土保护层厚度不应小25mm。5.2 空心方桩用预应力钢棒应沿桩周均匀布置且预应力钢筋数量不应少于4根。5.3 PHS桩、UHS桩和PRS桩螺旋箍筋两端加密区长度不应小于(35)B(B为外边长)且不小于200()mm,加密区范围内螺旋箍筋间距为45mm,其余部分的螺旋箍筋间距为80mm,允许偏差为土5mm。PTS桩螺旋箍筋两端加密区长度为(35)B,加密区范围内螺旋箍筋间距为50mm,其余部分的螺旋箍筋间距为100mm,允许偏差为±5mm。承受较大水平荷载以及具体工程有调整螺旋箍筋间距及加密区长度的要求时，应根据具体工程设计要求确定螺旋箍筋的间距及加密区长度。6设计与计算6.1 设计参数6.1.1 预应力钢棒的张拉采用应力、应变双项控制法，但以应力控制为主，张拉控制应力为OCon=O.7fpuk,张拉控制应力详见表6.1.U混凝土构件的截面抵抗矩塑性影响系数，取1.35；Wo-桩混凝土受拉边缘弹性抵抗矩换算值(mm)。6.2.2空心方
