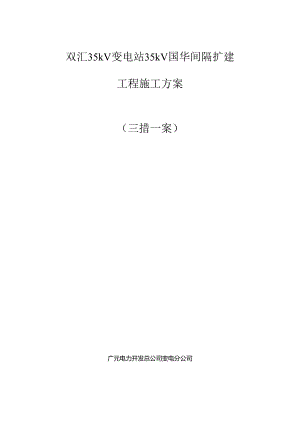

    双汇35kV变电站35kV国华间隔扩建工程施工方案(三措一案)广元电力开发总公司变电分公司三月十四日运维检修部审查意见:签名:日期:皿早安监部审查意见:签名:日期:育蛊早检修公司变电运维意见:签名:日期:施工方案审批流程表项目部审核意见:签名:日期:盖章项目部批准意见:签名:日期:盖章监理项目部审核意见:签名:日期:盖章基建部批准意见:签名:日期:*皿早双汇35kV变电站35kV国华间隔扩建工程施工方案一、工程概况:该项目位于旺苍县双汇镇,站内场地狭小,从旺苍县至站内道路弯多路陡。该改造项目按总体施工环节分几种部分,分述如下:建设单位:四川省电力公司广元电业局设计单位:广元电力设计院监理单位:四川电力建设监理有限公司承包方:广元电力开发总公司二、工程内容:(一)一次部分1、新增35kV进线间隔一种;2、新增35kY母线一段;(二)二次部分1、新增35kV保护测控装置一套;2、新增多功能电表1只:3、35kV变电站保护调试、电气实验及信号联调;4、验收、整治及投运。三、编制根据:1、承包合同2、35kY双汇变电站电气接线网络图(即施工具体场地)3、电气装置安装工程施工及验收规范4、35kV双汇变电站现场踏勘状况5、设计施工图四、工序流程:申请险收、验收整治、投运、核相及带负荷测试五、施工质量控制:1、设备相间距离误差不应不小于IOmn1,相间连接杆应在同一水平线上。2、支柱绝缘子瓷柱外观清洁,无裂纹,底座固定牢固,受力均匀;垂直误差W1.55mmm,中心偏差W5mm。3、支柱绝缘子瓷瓶弯曲度控制在规范规定的范畴内,瓷柱与法兰结合面牢固,应涂以性能良好的硅类防水胶,瓷裙外观完好。4、拉杆的内径应与操动机构轴的直径相配合,两者间的间距不应不小于1mm;连接部分的销子不应松动。5、所有传动部分应涂有适合本地气候条件的润滑脂6、操动机构应安装牢固,同一轴线上的操动机构安装的位置应致7、电动机的转向对的,机构的分、合闸批示应与设备的实际分、合闸位置相符8、机构动作平稳,无卡阻、冲击的异常状况9、限位装置应精确可靠,达到规定的分、合极限位置时,应可靠的切除电源10、电动操作前,应先进行多次手动分、合闸实验,机构动作应正常11、三相联动的设备,触头接触时,不同期值应份符合产品的技术规范。当无规定期35kV设备三相不同期容许值不应不小于IOmm12、设备闭锁装置动作灵活、可靠,带有接地刀刃的设备,接地刀刃与触头间的机械或电气闭锁应精确可靠。13、触头间的接触紧密,两侧口勺接触压力应均匀。且符合产品的技术规范。14、触头表面应平整、清洁、并涂有以薄层中心凡士林。六、施工进度筹划:第一步:4月1日至4月2日,完毕施工前期准备清理设备物资,进行设备物资转运。第二步:4月3日至4月11日,进行不断电的一次、二次设备安装,二次电缆敷设,二次电缆接线等工作。第三步:4月12日-4月16日,进行设备系统调试等工作。第四步:4月17日至4月19日,工作所有结束后,先进行自检,并按照工程管理有关规定申请验收。由业主对其进行验收,整治合格。第五步:4月20日,35kV进线、母线、主变停电一天,进行新上母线与原母线搭头并恢复送电。第六步:4月21日新建出线送电。(一)、人员组织工作组织安排责任人领导组组长:刘国强成员:罗军川技术保障组组长:代树春安全监督组组长:雷欣物资供应组组长:冯大庆资料、后勤及宣传组组长:全广新施工作业组施工队人数:8人项目总工:陈卫彬工作负责人:王广明技术负责人:一次:王广明二次:程静施工作业一组组长:王广明安全员:朱勇小组施工人员:张开兵、邓先洪等8人;(二)机具需求筹划:序号名称型号单位需求数量备注1吊车12T辆13级臂、配备吊带、枕木、U型环3运送车辆2双排座4氧焊工具套15电焊机台16切割机台17台钻台16-32mm8磁力电钻台19压线钳台1配400模具10电动开线钳把111台式砂轮机台112弯管机台113电源线盘个2(三)、施工实行方案A、施工内容及时间安排1、停电方案及工作内容:停电时间:4月20日停电范畴:UOkV松林坡进线、35kV英翠进线、母线、主变工作内容:1)一次部分新建母线与原母线搭头;2)二次部分保护测量电压接入;计量电压接入:2、不断电方案及工作内容:2、1:4月3日至4月4日工作内容:进行IU间隔断路器、隔离开关、电压互感器吊装调试。2、2:4月5日至4月6日一次工作内容:进行IU间隔一次设备调试;二次工作内容:二次控制电缆敷设,在电缆敷设过程中由专职负责人监护,注意不能踩踏运营电缆,不误碰运营设备。2、3:4月7日至4月8日一次工作内容:进行IU间隔一次设备引下线,连接线制作安装,需注意线夹与导线配合规格、间隙必须匹配,线夹内部和导线表面应光滑、清洁;二次工作内容:二次控制电缆破线、做头、对芯接线等工作;2、4:4月9日至4月11日一次工作内容:进行1U、2U、PT间隔一次设备接地制作安装,刷相色漆等工作;二次工作内容:线路保护测控屏二次接线;2、5:4月12日至4月16日一次工作内容:进行1U、2U、PT间隔一次设备调试;二次工作内容:二次调试2、6:4月17日至4月19日工作所有结束后,先进行自检,并按照工程管理有关规定申请验收。由业主对其进行验收,验收合格后方可投入运营。3、停电时间:4月20日停电范畴:11OkV松林坡进线、35kV英翠进线、母线、主变工作内容:1)一次部分新建母线与原母线搭头;2)二次部分保护测量电压接入;计量电压接入;B、施工方案一次部分1、断路器的安装调试:应符合电气装置安装工程高压电器施工及验收规范中SF6断路器和真空断路器部分及断路器制造厂(操作守则)之安装调试部分阐明。1.1、 安装前应配合土建施工,对开关基本有关安装尺寸进行核算。1.2、 开关应按厂家部件编号进行组装,不可混装。1.3、 开关的固定应牢固可靠,所有部件的安装位置对的,并按制造厂规定的规定保持应有的水平或垂直。1.4、 开关极柱安装到横梁上之前,应检查每个极柱SF6预充状况。1.5、 密封部位的螺栓应使用力矩扳手紧固,力矩值应符合制造厂技术规定。1.6、 在断路器操动机构与极柱连接的过程中,杠杆与水平连接杆的定位销应更换为新定位销(新定位销由厂家随设备一起供应),SF6管道连接应注意密封面H勺清洁及“0”型密封圈的完好状态,有损伤应更换。1.7、 密度继电器动作值按制造厂规定进行检查,SF6新气应具有厂家名称、装有罐日期、批号及检查单。1.8、 弹操机构电气控制回路的接触器、微动开关、辅助开关动作应精确可靠。机械传动应灵活、无卡涩、无异响。1.9、 机构与开关的联动应正常,无卡阻,分、合批示对的。2、软母线的制作安装:应符合架空送电线路导线及避雷线液压施工工艺规程H勺有关规定。2.1、 软母线外观检查应无松股、断股、毛刺现象。2.2、 线夹与导线配合规格、间隙必须匹配,线夹内部和导线表面应光滑、清洁。2.3、 本次工程线夹与导线连接应采用液压联接方式,正式液压施工前应试压,检查液压工具及压接后的导线握着力与否满足规定,接触与否良好。正式压接后应检查压接质量,应无裂纹、变形,导线握着力应满足规定,接触应良好。2.4、 导线弧垂自然、三相驰度一致、整洁美观。设备接线座与线夹连接牢固、接触良好,不受额外应力。导线无松股、断股、毛刺现象。导线相间及对地距离应满足室外配电装置的安全净距规定。3、35kV隔离开关安装调试:3.1应符合电气装置安装工程高压电器施工及验收规范中安装调试部分阐明。3. 2安装前应对电容器基本有关安装尺寸进行核算并按厂家部件编号进行组装。3.3、 隔离开关基本底座应平稳、牢固,放置于刀闸基本中心线上刀闸本体接地软连接应接地良好。3.4、 中间触头接触良好、接触对称,上下差不不小于5mm,中间间隙(7T2mm)分合终点位置时定位螺钉与的间隙为1-3mmo3.5、 三相合闸同期性应不不小于5n三,分闸时隔离刀闸打开角度应为90。3.6、 检查隔离开关与接地机械连锁:主刀闸在合闸位置时,接地刀闸应不能合闸;接地刀闸在合闸位置时,主刀闸应不能合闸。3.7、 轴承等转动部件应灵活、无卡涩,紧固件、定位点(销子、螺栓)应紧固无松动。3.8、 机构操作分合正常,灵活、无卡涩。电气控制回路正常,接触器、辅助开关、行程开关动作切换可靠,信号对的。4、设备的接地:应符合电气装置安装工程施工及验收规范中接地装置部分。4.1、 断路器、刀闸等外壳均应可靠接地(应在制造厂接地标志处)。4.2、 接地扁钢必须热渡锌,规格必须满足设计及有关规程规定。设备与接地扁钢,接地扁钢与接地扁钢的焊接,其搭接面积、焊接长度应满足规定规定,焊接处涂以防腐漆。4.3、 接地标志明敷接地线表面应涂100nlm宽度相等H勺绿色和黄色相间的条纹。二次施工部分1、电缆敷设:控制电缆的敷设应符合发电厂、变电所电缆敷设和选择设计技术规程SDJ26-89时有关规定。1.1、 电缆敷设应分层排列,整洁规范。保护用电缆与电力电缆不应同层敷设。在施工过程中和结束后防火、防小动物措施按有关技术规范执行。1.2、 保护用电缆敷设途径,应离开高压母线及高频暂态电流H勺流入地点,如避雷器和避雷针的接地点、并联电容器、电容式电压互感器、结合电容及电容式套管等设备。1.3、 敷设电缆时,应小心仔细,按设计规定敷设。电缆挂牌应标注清晰(注:使用机打)。1.4、 从开关间到控制室的电缆,用于微机型保护的电流、电压和信号触点引入线,应采用屏蔽电缆,屏蔽层在开关场与控制室同步接地;1. 5、不容许用电缆芯两端同步接地的措施作为抗干扰措施。1.6、 穿电缆的铁管避免积水措施。且电缆保护管应可靠接地。1.7、 电缆施工必须严格执行电力系统继电保护及安全自动装置反事故措施规定,如有不符合规定的,必须向本项工程的有关技术部门提出书面请示。1.8、 屏柜安装就位后应严格按照批准的现场作业工序、工艺卡对屏内进行检查实验。1.9根据图纸对二次接线进行认真仔细的检查,发现与设计图纸不符合的地方,应及时告知设计部门。2、二次回路接线:二次回路接线应符合继电保护和安全自动装置技术规程、继电保护和电网安全自动装置现场工作保安规定、电力系统继电保护及安全自动装置反事故措施要点的有关规定。2.1、 保护装置的箱体必须与地网可靠连接。2.2、 公用电流互感器二次绕组二次回路只容许,且必须在有关保护柜屏内一点接地。独立的、与其她电流互感器日勺二次回路没有电气联系的电流互感器二次回路应在开关场一点接地。2.3、 进行屏顶小母线安装时,应对小母线进行打磨,母线座压接处的小母线应搪锡。3、调试部分:继电保护装置及二次回路的调试应符合继电保护及电网安全自动装置检查条例H勺有关规定。3
