30×20×2mmPTC热敏电阻生产线工艺流程设计模板.docx

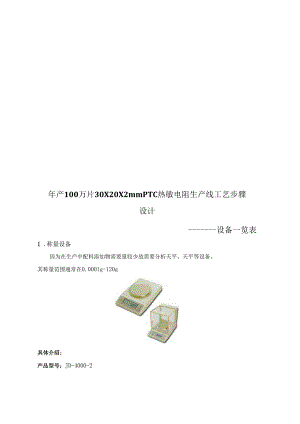

年产100万片30X20X2mmPTC热敏电阻生产线工艺步骤设计设备一览表1 .称量设备因为在生产中配料添加物需要量较少故需要分析天平、天平等设备。其称量范围通常在0.000lg-120g具体介绍：产品型号：JD-4000-2产品介绍：多功效天平可显示g、oz.ct、GN、dwt等单位，可计数（PCS）,可进行百分比称量（%）,可进行动态称量。含有RS232、打印、祛码值修正、线性校准、下吊钩称量等多个功效。技术参数：1、最小读数：0.0Ig2、秤盘尺寸：15Omm3、最大称量：4000g2 .粉体研磨设备图为高速振动球磨机SFM-3球磨机关键用于物料混合、研磨、产品细度均匀、节省动力。既可干磨、也可湿磨。该机能够依据生产需要采取不一样衬板类型，以满足不一样需要。研磨作业细度，依靠研磨时间自行控制。电坳机自耦减压开启，降低起动电流，其结构分为整体式和独立式。本产品含有投资少，较同类产品节能省电，结构新奇、操作简便、使用安全、性能稳定可靠等特点,适合于一般和特殊材料混合及研磨作业。用户可依据物料比重、硬度，并依据产量等原因综合考虑选择适宜型号和衬板、介质类型。具体介绍：产品型号：SFM-3型高速震动球磨机产品介绍：SFM-3高速振动球磨机机能用干、湿两种方法球磨或混合粒度不一样、材料各异各类固体、悬浮液和糊膏。SFM-3高速振动球磨机有一个偏心摆轴，在马达高速运转时，罐体产生偏心摆动；带动整个支架上下振动，使得研磨过程在高速摆动和振动三维空间中完成。大大提升了研磨速度和效率。关键特点：该仪器体积小、重量轻、效率高、价格廉价。用于试验室样品（少许、微量）制备一个高效能小型仪器。可用于材料研磨、混料和机械合金化。技术参数：额定电压：AC220V,额定功率：180W,定时范围：0T20分钟摆震频1200周/分钟，进料粒度：lmm,出料粒度：最小可至0.1Unb每罐最大装料量：球磨罐容积三分之一，外形尺寸：405×265×260mmo产品规格：净重：15Kg3 .原料混合设备原料混合对于烧结晶相等形成含相关键意义,本工艺选择立式行星混料机SFM-2¥1J具体介绍：产品型号：SFM-2型行星混料机产品介绍：SFM系列行星式球磨机是在一转盘上装有四个混料罐，当转盘转动时，混料罐中心轴作行星运动，罐中磨球在高速运动中研磨和混和样品。该产品能用干、湿两种方法粉碎和混和粒度不一样，材料各异产品，研磨产品最小粒度可至即(1.OX10-4mm)o广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环境保护等部门。关键特点：SFM系列行星式球磨机是混和、细磨、小样制备、新产品研制和小批量生产高新技术材料必备装置。该产品体积小、功效全、效率高、噪声低，是科研单位、高等院校、企业试验室获取研究试样(每次试验可同时取得四个样品)理想设备。技术参数：额定电压：AC220V,额定功率：220W,调速方法：PID无静差调速,转动方法：尼龙齿轮传动，额定转速：大盘转速（公转）OTOO转/分钟，混料桶（自转）0-300转/分钟,外形尺寸：450×490×530mmo4 .烧结设备市场上有多中烧结设备如；窑炉，隧道炉，烧结炉;箱式炉，高温炉;推板炉,链式炉;管式炉，气氛炉;扩散炉，煨烧炉;热风炉，再流焊炉;烘干炉，试验炉;回转窑、回转炉;井式炉，厚膜炉;厚膜烧结炉;退火炉、淬火炉;热处理炉;高温箱式炉;箱式电阻炉等。本工艺采取保护气氛故采取保护气氛电阻炉KS1.1600X-H2o具体介绍：Furnacestructure：DoublelayersteelstructurewithN2sealedjacketformaximumsafety；Watercoolingfrontdoorandaircoolingshell；BuiltinPressuregauge,vacuumvalvesandtwogasHoameters(61.min)；BuiltinH2burningcontrolsystemifthecontrollerdetectsnoflameinburner,gasdeliveryvalveW川beshutdownautomatically0InsideChamberSize：Heatedchamber:200x200x300mm(8x8x12inch),191.iter；Energysaving1800gradefibrousaluminainsulation；HighpurityAI2O3coatingoContinuousWorkingTemperature：1600CGasflowcontrolandvacuumvalve：Twolargerflowmeters(0-6IiterZminute)areinstalledinfronpaneloffurnace；OneforpurgingInertgasbeforefillH2gas；OneforcontrollingH2gasflow；OneKF25vacuumportisinstalledinleftoffurnacetoremoveairbyvacuumpumpbeforefillinggas。H2gasburningcontrolsystem：AcontrollerwillburnflowinggasautomaticallyanddetectburnertemperatureandinsureH2burnerinworkingcondition.IfH2doesnotburning,thecontrollerwillshutdownH2gasdeliveryvalveimmediatelyoWorkingVoltage：AC208-240Vsinglephase(50/60Hz)05 .切割设备本工艺选择台式金刚石切割机STX-202具体介绍：产品名称：台式金刚石线切割机STX-202产品用途：用于脆性材料分析样品精亲密割，如晶体、陶瓷、玻璃、耐火材料、岩样、PCB等；尤其适合超薄样品精亲密割，最薄样品厚度可达成01毫米。产品特点：1.采取铝型材结构，美观轻便稳定。2.使用金刚石线进行切割，操作简便，加工质量好产品参数：1.切割线运丝速度：0T.5ms范围内可调；2.切割线总长度：15m;3 .切割丝直径：0.042mm；4.Z工作台最大行程：50mm；5.Y工作台最大行程：50mm；6.Y、Z轴进给示值精度：O.OImn1；7.二维调整工作台：水平方向转360°,垂直方向（+/-）10°,定位精度：5'；8.切割最大工件直径和长度：dia50mmx50mmO6 .研磨抛光设备下图为精密研磨抛光机unipol-802具体介绍：产品名称：精密研磨抛光机UNIP01.-802产品用途：专门为加工制备多种晶体、陶瓷及金属材料而设计新一代产品。产品特点：1.超平抛光盘（平面度为每25毫米x25毫米小于0.0025毫米）；2.超精旋转轴（托盘端跳小于0.01毫米），3.两个加工位；4.带有数字式显示无级调速；5.可自动停止工作定时器；6.可配置自动送液滴料器或循环泵。产品参数：研磨盘转速：0T25（250）rpm；工位：2个；载料盘摆动次数：0-9次/分;研磨盘直径：203毫米；载料盘直径：80毫米；交流电源：110/220伏；主电机型号：IlOZYT01；主电机功率：245瓦。7 .PTC片清洗设备图为超声波清洗器EQ-VGT-1620QTD-220V具体介绍：产品规格：重量小于1千克，体积小于0.02立方米产品用途：用于清洗眼镜、珠宝首饰、钟表等家俱领域，而且已经拓展到机械、纺织、电子、化纤等各领域，对于日常难以清洗到地方，是科研生产人员有力助手。产品特点：1.清洗器采取不锈钢网筛筑焊成形；2.外壳采取优质不锈钢板制作；3.清洗槽采取优质不锈钢一次冲压成形，无焊接处，防水性能好；4.采取优质进口部件，超声波功率转换效率高、功率强劲、清洗效果好。产品技术参数：1.定时方法：数控；2.内槽尺寸：150x140XlOOmin（长X宽X高）；3.外形尺寸：190x170x22OnIn（长X宽X高）；4.内槽容量：ml；5.电源电压：AC220-240v5060Hz;6.工作频率：超声波频率：40KHzor25KHz；7.功率：60W；8.加热方法：室温达80,可自动加热。8 .PTC检测设备下图为全自动测试PTC热敏电阻分选机。该分选机关键由振动盘、分离定位机构、测试机构、测试分选仪及控制电路等组成。振动盘将在芯片自动排列，使芯片轴线为上下方向，然后将芯片送到分离定。具体介绍：关键特点：对圆形或矩形PTC片进行自动分选。关键技术参数：1.分选档数：八档，由所选测试仪决定。2.分选元件规格：可分选直径巾3巾7mm,厚度1.07.5mm.3.分选速度：2130个T50个/分钟，取决于所选测试仪。4.误判率才0.5虬5.电源：AC220V,200Wo6.气源压力：0.5Mpa（气源由用户自备）。
