3000方生活污水处理方案--样板.docx

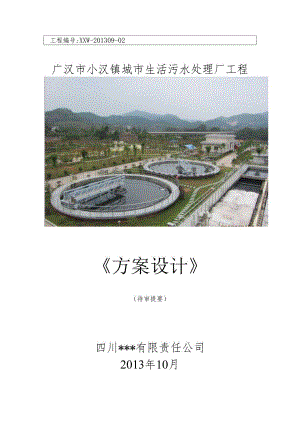

工程编号:XXW-201309-02广汉市小汉镇城市生活污水处理厂工程方案设计（待审提要）四川*有限责任公司2013年10月第一章概述51.1工程概况51.2项目概况51.2. 1项目名称51.2.2项目建设单位61.2.3项目地点61.2.4项目性质61.2.5项目规模61.2.6污水处理系统规划61.3设计依据61.3. 1原始资料61.3.2 主要规范和标准71.3.3 主要政策法律81.3. 4主要设计原则9其次章处理水量与水质102. 1处理水量102.1. 进水水质各项指标102.2. 出水水质10第三章处理工艺113. 1废水处理工艺流程图113.1. 工艺特征123.2. 工艺处理流程效率表12第四章处理工艺设计134. 1工艺流程简述134.2设计参数及设备选型134.2.1.粗格栅井134.2.2集水池144.2.3细格栅井、曝气沉砂池（两套工艺合建）144.2.4氧化沟154.2.5沉淀池164.2.6过滤池164.2.7消毒池174.2.8排放水池等171.1 .9污泥浓缩池181.2 .10综合用房181.3 主要构（建）筑物和工艺设备材料清单194. 3.1主要构筑物规格（内部）尺寸194. 3.2主要工艺设备材料清单20第五章电气自动限制235. 1参照的标准和规范235. 2设计范围235. 3供电设计235.4动力配电及电缆缚设245. 5功率补偿246. 6接地方式24第六章总体布置及建筑设计256. 1建筑设计256.2结构设计256.2.1构筑物防水及伸缩缝设置266.2.2构筑物稳定计算26第七章运行费用分析287. 1人员编制及工资287.1 动力消耗费用计算287.2 药剂费用计算287.3 干脆运行费用计算28第八章环境爱护、劳动平安卫生298. 1施工期环境爱护298. 1.1施工期环境爱护298. 1.2运行期环境爱护308.1 劳动爱护平安卫生318.2 平安文明施工32第九章工程费用概算35第十章设备维护方案、技术培训支配及售后服务承诺36项目结论概要1、污水处理量广汉市小汉镇生活污水主要来自于日常生活用水所产生的污水，合计设计日处理实力为3000r113（125m3h,24小时连续运行）。2、污水处理工艺本污水厂污水处理工艺为：粗格栅+集水池+细格栅+曝气沉砂+氧化沟+二沉池+过滤池+消毒接触池-达标排放本污水厂污泥处理工艺为：污泥浓缩一带式机械脱水一泥饼外运处置3、污水厂人员配置6人（生产人员5人，技术人员1人）4、运行成本每吨水为*元。5、工程投资预算:略。第一章概述1.1 工程概况小汉镇位于广汉市黄金走廊的北端，毗邻享有盛誉的重大技术装备制造业基地德阳市，是“四川省小城镇建设试点镇德阳市城乡统筹重点镇”；108国道、宝成铁路、成绵高速马路横贯全境，区域优势非常明显；小汉镇幅员50.8平方公里，总人口45582人，辖内16个行政村和2个居委会。小汉工业发展门类较为齐全，有机械、电缆、生化、医药、冶炼、食品等企业140余家，其中规模企业有26家。2009年，全镇实现地区生产总值9.88亿元，同比增长20.2%；实现工业总产值23.86亿元；实现工业增加值6.62亿元；工业销售收入23.18亿元；完成工商各税7540万元；完成财政收入1921万元。境内设有广汉工业园区北区一一小汉工业园，小汉工业园是集机械加工、轻工、建材业于一体的重点发展区域，是省小企业创业基地和机械零部件加工基地，也是省中小企业信用担保孵化培训基地。园区内基础设施相对完善，镇内主要有220KV,IlOKV两条高压线和一座110万伏变电站，主变容量为2X4万KVA,有两条专用线路直通小汉工业园区。通讯发达，开通4300门程控电话，无线网络和宽带线路覆盖全镇，自然气管道贯穿全境，镇内有一座供气站可满足20万立方/天的用气需求。为满足发展须要，现需建设一座生活污水处理厂进行处理。.1.2 项目概况1.2.1项目名称广汉小汉镇城市生活污水处理厂1.2.2项目建设单位广汉市小汉镇人民政府1.2.3项目地点项目位于广汉小汉镇。1.2.4项目性质项目新建。1.2.5项目规模污水主要来广汉小汉镇城镇居民生活污水，合计日处理实力为3000m3o1.2.6污水处理系统规划生活污水经处理后达到城镇污水处理厂污染物排放标准(GB18918-2002)一级（八）标准后排入水体，严格依据国家相关污水排放规范达标排放。1.2.7设计范围污水处理厂内工艺、设备管线、给排水、土建、电气仪表及自控等工程设计。1.3设计依据原始资料业主供应的有关资料、图纸主要规范和标准 城镇污水处理厂污染物排放标准(GB18918-2002) 污水排入城市下水道水质标准(CJ343-2010) 城市污水处理厂工程项目建设标准(2001年修订) 室外排水设计规范(GB50014-2006)(2011版) 给水排水制图标准(GB/T50106-2001) 氧化沟活性污泥法污水处理工程技术规范(HJ578-2010) 给水排水设计基本术语标准(GBJI25-89) 建筑给水排水设计规范GB50015-2009 总图制图标准(GB/T50103-2010) 防洪标准(GB50201-94) 泵站设计规范(GB50265-2010) 城市防洪工程设计规范(CJJ50-92) 建筑抗震设计规范(GB500U-2010) 给水排水工程混凝土构筑物变形缝设计规程(CECSl17：2000) 给水排水工程构筑物结构设计规范(GB50069-2002) 给水排水工程管道结构设计规范(GB50332-2002) 给水排水工程钢筋混凝土沉井结构设计规程(CECS137：2002) 给水排水工程钢筋混凝土水池结构设计规程(CECSI38：2002) 混凝土结构设计规范(GB50010-2011) 混凝土水池懦弱地基处理设计规程(CECS86：96) 建筑结构荷载规范(GB50009-2001) 地下工程放水技术规范(GB50108-2001) 厂矿道路设计规范(GBJ22-87) 建筑设计防火规范GB500162006 构筑物抗震设计规范(GB50191-93) 室外给水排水和煤气热力工程抗震设计规范(GB50032-91) 建筑地面设计规范(GBJ50037-96) 建筑地基基础设计规范(GB5007-2002) 工业企业噪音限制设计规范(GBJ.87-85) 建筑灭火器配置设计规范(GB50140-2005) 工业企业总平面设计规范(GB50187-2012) 宿舍建筑设计通则(JGJ36-87) 工业建筑防腐蚀设计规范(GB50046-2008) 建筑结构制图标准(GB/T50105-2010) 房屋建筑制图统一标准(GB50001-2010) 厂房建筑模数协调标准(GB/T50006-2010) 建筑制图标准(GB/T50104-2010) 建筑楼梯模数协调标准(GBJ101-87) 工业企业采光设计标准(GB50033-2001) 工业企业设计卫生标准(GBZ1-2010) 供配电系统设计规范(GB50052-2009) 低压配电设计规范(GB50054-2011) 3U0KV高压配电装置设计规范(GB50060-2008) 电力装置的继电爱护和自动装置设计规范(GB50062-2008) 建筑物防雷设计规范(GB50057-2010)主要政策法律 中华人民共和国环境爱护法(1989年12月) 中华人民共和国水污染防治法(1984年5月) 中华人民共和国水污染防治法实施细则（1989年5月） 建设项目环境爱护管理方法（1996年3月） 建设工程环境爱护设计规范（1987年3月） 污水处理设施环境爱护、监督管理方法（1989年5月） 饮用水源爱护区污染防治管理规定（1989年11月） 污染物排放许可证管理暂行方法（1989年5月） 四川省建设项目环境爱护管理条例主要设计原则1、国家对环境爱护及城市污水治理的有关规范、标准和规定。2、城镇总体规划的原则和要求，并与城市道路、给水、防洪、环保、电力、近期建设等工程规划相协调。3、执行国家关于环境爱护工作的方针政策，细心编制，做到技术先进、经济合理、平安好用、质量牢靠。4、因地制宜地依据客观实际，在保证处理效果达标排放的前提下，尽量节约工程投资、节约用地、节约能源、降低运行成本。5、处理工艺技术先进牢靠、简洁好用、经济合理、高效节能、确保水处理效果、削减工程投资与日常运行费用、管理维护便利。6、稳妥地采纳污水处理新技术、新设备、新材料。7、运用优质国产化设备，以节约项目基础投资。8、妥当处理、处置污水处理过程中产生的栅渣、沉砂、污泥。9、环境美观，建筑简洁好用，供应较舒适工作环境。其次章处理水量与水质2.1 处理水量污水主要来自于小汉镇居民日常生活污水，合计日处理实力为3000m3o2.2 进水水质各项指标依据业主供应的资料和相关水质资料，广汉市小汉镇城市生活污水处理厂的进水水质如表2-2.表2-2广汉市小汉镇城市生活污水处理厂设计进水水质表(mg1.)指标PHCODcr(mgl)BOD(mgl)SS(mgl)NH3-N(mgl)进水6-9350150210302.3出水水质出水水质执行国家城镇污水处理厂污染物排放标准(GB18918-2002)一级A标准。详细参数见表2-3。表2-3广汉市小汉镇城市生活污水处理厂设计出水水质表(mg1.)指标PHCODcr(mgl)BOD5(mgl)SS(mgl)NH3-N(mgl)粪大肠菌群数(个/1.)进水6-95010105(8)IO3备注：括号外娄I值为水温12°C时的限制指标，括号内数值为水温W12°C时的限制指标。第三章处理工艺3.1废水处理工艺流程图经过对小汉镇废水特性分析，本设计方案制定了以下最佳处理工艺流程：达标外排3.2工艺特征选择这种工艺有如下特点：1、采纳曝气沉砂池，可对废水中的漂移物的稳定去除效果更佳;2、采纳氧化沟活性污泥法为主体生化工艺，可确保系统稳定达标运行；3、整套工艺投资省、运行稳定，且运行费用较低；4、本工艺限制、管理便利简洁，易操作。33工艺处理流程效率表工艺处理流程效率表项目COD(mgl)SS(mgl)BOD5(mgl)氨氮(mgl)总进水35021015030格栅池效率10%
