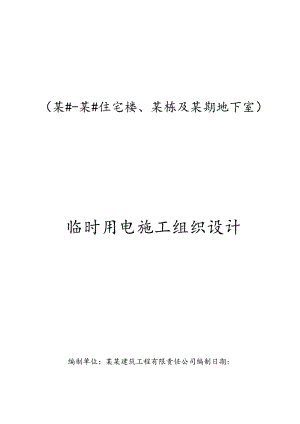

（某#-某#住宅楼、某栋及某期地下室）临时用电施工组织设计编制单位：某某建筑工程有限责任公司编制日期:第一章编制依据1第二章工程概况1第三章确定电源进线（总线）、变压器、总配电箱、分配电箱的位置及线路走向23.1 电源进线、变压器、总配电箱的位置23.2 用电设备的选用23.3 线路位置2第四章负荷计算24.1 用电设备34.2 各用电设备的设备容量443I十5第五章选择变压器9第六章设计配电系统106.1 变压器至总配电箱导线截面选择IO6.1.1 变压器至某栋总配电箱的导线截面IO6.2 总配电箱至各分配电箱导线截面选择106.2.1 某栋总配电箱至1某栋分配电箱导线截面106.2.2 某栋总配电箱至1.某栋分配电箱导线截面106.3 分配电箱至各用电设备开关箱导线截面选择106.4 配电装置的电器选择与接线126.4.1 总配电箱电器的选择与接线126.4.2 分配电箱电器的选择与接线126.4.3 开关箱电器的选择与接线13第七章临时供电系统安装及防雷装置1771配电相、开相的选择和装.187.2 漏电保护器的选择及安装187.3 接地与接地装置1907.4 防雷装置第八章施工现场用电管理措施208.1 健全施工现场的临时用电管理网络，落实岗位责任制208.2 根据产品技术要求正确使用电气设备,提高施工现场在用电气设备安全8.3 配备必要的安全防护用品，增强自我保护意识21第九章安全用电措施21第十章安全操作规程2210.1 电工（使用管理）安全技术操作规程2210.2 电工（安装管理）安全技术操作规程2411922213酉己H土5252626第十章电气事故的预防第十二章电气防火常识12.1电气引发火灾的原因及预防第十三章雷电的火灾危险性及预防2713.1 雷电的火灾危险性2713.2 雷电危害的预防28第十四章电气线路火灾的预防28第十五章照明设备要求29第十六章临时施工用电危险源安全事故应急预案3013.3 应急准备3113.4 触电事故应急救援预案31第九章附图34第一章编制依据本工程现场临时工地用电设计依据主要包括以下规范及资料：(1)建筑施工组织设计规范GBT50502-202x;(2)建设工程施工现场供用电安全规范G某0194-202x;(3)施工现场临时用电安全技术规范JGJ46-202x;(4)低压配电设计规范G某0054-202x;(5)建筑施工手册第五版缩印本；(6)供配电系统设计规范G某0052-202x;(7)通用用电设备配电设计规范G某0055-202x;(8)建筑施工安全检查标准JGJ59-2O2x;(9)建筑防雷设计规范G某0057-202x(10)某某集团文明施工与安全管理标准化图集；(Il)某某某某文明施工与安全管理标准化图集；(12)本工程施工组织设计；(13)本工程设计图纸及现场用电情况；(14)建设单位提供的现场电源资料。第二章工程概况项目名称：某某(某#某#住宅楼、某栋及某期地下室)；建设地点：某某；建设单位：某某房地产开发有限公司；施工单位：某某建筑工程有限责任公司；设计单位：某某设计(集团)有限公司；监理单位：某某工程咨询有限公司；勘察单位：某某勘察设计有限公司；建设规模：总建筑面积约为*肝。其中某#住宅楼，地上32层，框剪结构，高度96.9米，建筑面积*平方米；某#住宅楼，地上32层,框剪结构，高度96.6米，建筑面积*平方米；某栋，地上3层，框架结构，高度12米，建筑面积*平方米；地下2层，框剪结构，建筑面积*平方米。项目场地内“三通一平”已完成，且现场内生产用临时设施已设置完毕，项目具备开工条件。本工程所在施工现场范围内各种地埋管网需同建设单位,勘察单位等现场沟通方可施Xo第三章确定电源进线（总线）、变压器、总配电箱、分配电箱的位置及线路走向3.1 电源进线、变压器、总配电箱的位置建设单位已在施工现场的西侧围墙内安装好变压器，变压器供电能力为630KVA。本工程由建设单位提供用电负荷，由建设单位指定的变压器接出，并设某栋总配电箱后沿围墙周边布设线路的方案，可满足施工用电和生活用电的要求。为便于施工用电管理和电源总线、总配电箱就近的原则，总配电箱设于靠近变压器的工地围墙内侧。3.2 用电设备的选用1、本工程采用2台塔吊、3台施工电梯、1台井架进行垂直运输。某#、某#楼每楼一台塔吊，塔吊臂长55米，装修完成后拆除。某栋安装一台井架，装修完成后拆除。2、本工程某#楼安装1台施工升降机，某#楼安装1台施工升降机，在主体施工至第八层以上时安装施工升降机。3、混凝土采用商品混凝土,由厂家提供混凝土搅拌、运输、泵送设备，项目部负责现场浇筑与振捣，二次结构中使用的混凝土均使用商品混凝土，砌筑及抹灰砂浆使用自拌砂浆。4、施工现场需使用钢筋加工设备、电焊机、木工电锯、跄震动棒、水泵、现场照明等用电设备，施工用电按照每个单体楼均配备使用各种机械设备考虑编制，办公区及临时生活区因施工现场已没有建设场地需在场外其他位置场地另行进行建设，本施工方案不包含。3.3 线路位置施工现场从建设单位提供的变压器分出1个总配电箱（即某栋总配电箱）。某栋总配电箱负责某#楼、某#楼及某栋的施工用电，分为2个支路连接到分配电箱，即I-某栋分配电箱负责某#楼、某栋及钢筋加工场、木工棚的施工供电；I-某栋分配电箱负责某#楼及木工棚的施工用电。每个单体楼前放置一个分配电箱，分配电箱负责通往各施工机械设备的开关箱。施工临时用电平面布置图（详见附图01）;配电系统关联图（详见附图02、03）o第四章负荷计算根据现场实际情况，施工总平面布置，施工机械设备需用量计划，按照施工现场临时用电安全技术规范JGJ46202X及国家现行有关的标准、规范和规程进行设计计算。1、施工现场临时用电安全技术规范JGJ46-202x;2、低压配电设计规范G某0054-202x;3、建筑工程施工现场供电安全规范G某0194-202x;4、通用用电设备配电设计规范G某0055202x;5、供配电系统设计规范G某0052-202x;6、建筑施工安全检查标准JGJ59-2O2x°4.1 用电设备用电设备表序号总配电箱机具名称型号及铭牌技术数据数量合计功率(kW)1某栋总配电箱塔式起重机TCT5512,380V,44Kw,JC=25%21322施工升降机SCD200,380V,66Kw31983井架SSDB100,380V,7.5KW17.54砂浆搅拌机JZ某栋50B,380V,5.5Kw,cos=0.824225电渣压力焊DH-630,单相380V,25KVA,JC=60%,cos=0.853756钢筋弯曲机GW40,380V,3Kw,cos=0.7267钢筋切断机GQ50,380V,4Kw,cos=0.7288钢筋调直机GT4-14,380V,3Kw,cos=0.7269平板式振动器ZW7,380V,1.5Kw,cos=0.8534.510插入式振动器Y系歹列380V,1.5Kw,cos=0.8534.511木工圆盘锯MJ134,380V,3Kw,cos=0.872612加压泵HZX-60A,380V,22Kw,cos=0.7524413照明用电IOKw330合计33543.5根据以往工程经验，施工工程地上部分分段作业，故现场用电总需要系数Kx=0.57,平均功率因数取为cos=0.75,tg=O.88。4.2 各用电设备的设备容量1、本计算所用的公式如下：电渣压力焊机Pe值暂载率取JC=50%。（1）各用电设备组的计算负荷：有功功率计算：Pjs=KPe无功功率计算：Qis=Pjzige视在功率计算：Sjs=Pr÷?（2）总的计算负荷：PjZ=KXZPjSQjz=PjztgSlPjZ2+W（3）负荷电流计算：/=KX7=3U线cos0（4）按容许电压降选择的导线截面：S=Kx生也（廊2）CMJ（5）吊车电动机组设备容量：Pe=2P11Jc（6）电焊机组设备容量：Pe=JTSnCOS3式中：Pe按暂载率换算后的电动机设备容量（KW）。PjS用电设备组的有功计算负荷（KW）；QjS用电设备组的无功计算负荷（KVar）；SjS用电设备组的视在计算负荷（KVA）；KX用电设备组的需要系数；Pjz.Qjz.%各用电设备组的有功、无功、视在计算负荷的总和;IjS为线路工作电流值（八）；Pn设备铭牌额定功率（KW）；Sn设备铭牌视在功率（KVA）;JC设备机组暂载率；P各负载铭牌上标志的功率的总和；U线为线路工作电压值（V）,三相四线制低压时，U=380V;tge、COSe为用电设备功率因素；s：配电导线截面积；（P1.）：负荷力矩的总和；C：计算系数，铜线取46.3；U：电压降，取5%。2、用电负荷计算_(1)塔式起重机：Pe=2P,=2×44×5%=44Kw;(2)施工电梯：Pe=P,e=66Kw;(3)井架：Pe=P,e=7.5Kw;(4)砂浆搅拌机：Pe=P,e=5.5Kw;(5)钢筋弯曲机:Pe=P,e=3Kw;(6)钢筋切断机：Pe=P,e=4Kw;(7)钢筋调直机：Pe=P,e=3Kw;(8)平板式振动器：Pe=P,e=1.5Kw;(9)插入式振动器：Pe=P,e=1.5Kw;(10)木工圆盘锯：Pe=P,e=3Kw;(11)加压泵：Pe=P,e=22Kw;(12)照明用电：Pe=P,e=10Kw;由于用电设备中焊机设备为接入线电压的单相设备,故存在三相容量是否平衡的问题。电渣压力焊机Pe二百S'e店XCOS=1.732X25X质需×0.85=28.5KwoPe=28.5Kwo4.3支干线路计算负荷(1)某栋总配电箱干线负荷计算1)某栋总配电箱至I-某栋分配电箱(某#楼、某栋)、某栋分配电箱(某#楼)计算负荷，所有用电设备的设备容量：Pe=44X2+66×3+7.5+5.5×4+3X2+4X2+3X2+1.5×3+1.5X3+3X2+22X2+10×3+28.5×3=5IOKw,将本路用电设备视为一个用电设备组，其需要系
