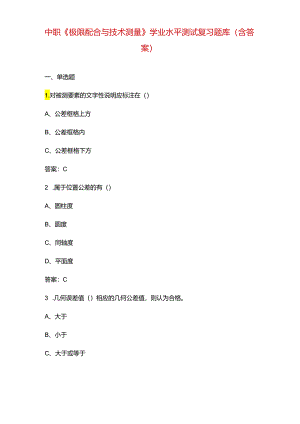

中职《极限配合与技术测量》学业水平测试复习题库（含答案）.docx

中职极限配合与技术测量学业水平测试复习题库（含答案）一、单选题1.对被测要素的文字性说明应标注在（）A、公差框格上方B、公差框格内C、公差框格下方答案：C2 .属于位置公差的有（）A、圆柱度B、圆度C、同轴度D、平面度答案：C3 .几何误差值（）相应的几何公差值，则认为合格。A、大于B、小于C、大于或等于D、小于或等于答案：D4 .方向公差包括（）个项目A、3B、5C、8D、10答案：B5 .公差带为直径为公差值t且与基准圆心同心的圆内的区域的公差为（）A、同心度B、同轴度C、位置度D、对称度答案：A6 .以下几何公差项目中既属于形状公差，又属于位置公差的是（）。A、线轮廓度公差B、同轴度公差C、平面度公差D、全跳动公差答案：A7 .塞尺是用来测量（）的一种量具。A、面积B、长度答案：D8 .该图形符号属于（）公差。A、垂直度B、平行度C、倾斜度D、对称度答案：B9 .具有理想形状的点、线、面，不存在误差的要素是（）A、公称要素B、实际要素C、组成要素D、导出要素答案：A10 .在面对线垂直度误差的测量过程中，常用作移动的部件是（）。A、测量平台B、被测工件C、导向块D、百分表答案：D11 .以下不属于形状公差项目的是（）A、平面度B、倾斜度C、圆度D、圆柱度答案：B12 .公差带是距离为公差值t,且垂直基准轴线A的两平行平面所限定的区域的公差为（）A、线对线垂直度公差B、线对面垂直度公差C、面对面垂直度公差答案：A13 .轴线的位置度公差带的形状为（）A、两同心圆B、一个球C、圆柱D、一个圆答案：C14 .O'i图中特征符号代表（）A、直线度B、平面度C、圆度D、圆柱度答案：C15 .以下几何公差项目中,属于位置公差的是（）。A、圆柱度公差B、垂直度公差C、对称度公差D、圆跳动公差答案：C16 .以下几何公差项目中属于形状公差的是（）。A、位置度公差B、垂直度公差C、平面度公差D、平行度公差答案：C17 .垂直度公差属于（）A、形状公差B、位置公差C、方向公差D、跳动公差答案：C18 .N该图形符号属于（）公差。Ax垂直度B、平行度C、倾斜度D、对称度答案：C19 .一般说来，在选择基准时，基准要素要比被测要素的精度（）oA、低B、高C、相同答案：B20 .对于要素的分类，不是一对应关系的是（）A、组成要素与导出要素B、单一要素与关联要素C、公称要素与实际要素D、实际要素与基准要素答案：D21 .属于形状公差的是（）A、圆柱度B、圆跳动U同轴度D、平行度答案：A22 .图样上给出的基准是要素。（）Ax单一D、导出答案：B23 .对称度公差带形状为（）A、两平行平面B、两同心圆C、两同轴圆柱体D、两平行直线答案：A24 .下面关于基准符号代号的书写不正确的是（）OA、B25 .某圆锥销的圆度公差值为0.012mm采用两点法测量四个零件的圆度误差,件1为0.01Imm件2为0.014mm,件3为0.013mm,件4为0.015mm,则合格的零件应该是（）。A、件1B、件2C、件3D、件4答案：A26 .几何公差框格第二格是（）部分。A、几何特征B、公差值C、基准答案：B27 .给定方向上的直线度公差带为（）的区域。A、公差值为t的两平行直线间B、公差值为t的两平行平面间C、直径为d的圆柱面内答案：B28 .”图中基准部分在几何公差框格内的标注属于（）A、单基准B、多基准C、公共基准D、无基准答案：C29 .实际存在的要素要通过测量才能获得，因此常用（）代替实际要素。A、公称要素B、测得要素C、被测要素D、理想要素答案：B30 .与零件上其他要素有功能关系的要素是（）A、单一要素B、关联要素C、组成要素D、导出要素答案：B31 .圆度公差带的大小用被测量圆的（）来衡量。A、最大值与最小值之差B、最大值C、最大值与最小值之差的一半D、最小值答案：C32图中基准部分在几何公差框格内的标注属于（）A、单基准B、多基准C、公共基准D、无基准答案：A33 .公差带是直径为公差值t的圆柱区域,且圆柱轴线垂直基准平面A的的公差为（）A、线对线垂直度公差B、线对面垂直度公差C、面对面垂直度公差答案：B34 .用来确定被测要素方向或位置的要素是（）oA、方向要素B、位置要素C、基准要素D、关联要素答案：C35>1'“图中基准部分在几何公差框格内的标注属于（）A、单基准B、多基准C、公共基准D、无基准36 .标注（）时，被测要素与基准要素间的夹角是不带偏差的理论正确角度，标注时要带方框。A、平行度B、倾斜度C、垂直度D、同轴度答案：B37 .几何公差中的（+）表示（）A、只允许从左向右减小B、只允许从左向右增加C、只允许中间向材料外凸起D、只允许中间向材料内凹下答案：C38 .生产实际中可用检测（）的方法测量同轴度。A、圆度B、径向全跳动C、圆柱度D、端面全跳动答案：B39 .几何公差中的（V）表示（）A、只允许从左向右减小B、只允许从左向右增加U只允许中间向材料外凸起D、只允许中间向材料内凹下答案：B40 .下面零件中不能检测圆度误差的是（）oA、圆柱体B、圆锥体C、椭圆柱D、球体答案：C41 .对称度是属于加工精度中的（）。A、尺寸公差B、位置公差C、形状公差D、方向公差答案：B42 .几何公差中的（）表示（）A、只允许从左向右减小B、只允许从左向右增加C、只允许中间向材料外凸起D、只允许中间向材料内凹下答案：D43 .属于位置公差的有（）。A、平面度B、圆度C、直线度D、倾斜度答案：D44 .被测轴线必须位于距离为公差值t且平行于基准平面的两平行平面之间的区域的公差是（）。A、线对线平行度公差B、线对面平行度公差C、面对线平行度公差D、面对面平行度公差答案：B45 .以下几何公差项目中属于方向公差的是（）oA、直线度公差B、平行度公差C、位置度公差D、同轴度公差答案：B46 .几何公差符号不包括以下（）A、几何公差特征项目符号B、几何公差的框格和指引线C、几何公差带D、基准符号答案：B47 .（）公差的公差带形状是唯一的。A、直线度B、同轴度C、垂直度D、平行度答案：B48 .平行度是属于加工精度中的（）。A、尺寸公差B、位置公差C、形状公差D、方向公差答案：D49 .几何公差框格第三及之后格是（）部分。A、几何特征B、公差值C、基准答案：C50 .下列公差中属于方向公差的是（）A、平面度B、平行度C、同轴度D、对称度答案：B51，该图形符号属于（）公差。A、垂直度B、平行度C、倾斜度D、对称度答案：A52 .公差带是距离为公差值t,且垂直基准平面A的两平行平面所限定的区域的公差为（）A、线对线垂直度公差B、线对面垂直度公差C、面对面垂直度公差答案：C53 .方向公差的公差框格有（）格。A、1B、2C、3D、3答案：D54 .倾斜度公差属于（）A、形状公差B、方向公差C、位置公差D、跳动公差答案：B55 .圆柱度公差属于几何公差中的（）。A、形状公差B、位置公差C、方向公差D、跳动公差答案：A56 .圆度误差测量中没有用到的测量器具是（）。A、百分表B、V形块C、表杆与表座D、角尺答案：D57 .对被测要素特征的附加要求应标注在（）A、公差框格上方B、公差框格内C、公差框格下方58 .给定平面内的直线度公差带为（）的区域。A、公差值为t的两平行直线间B、公差值为t的两平行平面间C、直径为d的圆柱面内答案：A59 .位置公差标注时,框格至少有小格。（）A、2B、3C、4D、5答案：B60 .根据几何特征，几何要素可分为（）A、公称要素和实际要素B、被测要素和基准要素C、组成要素和导出要素答案：C61 .NOOi图中特征符号代表（）A、直线度B、平面度Cx圆度D、圆柱度62-图中基准部分在几何公差框格内的标注属于（）A、单基准B、多基准C、公共基准D、无基准答案：D63 .位置度公差属于OA、形状公差B、位置公差C、方向公差D、跳动公差答案：B64 .对下图中几何公差标注解释不正确的是（）A、处表示轴50f7圆柱面的圆柱度公差为0.006mm,任一素线直线度公差为0.008mmB、处表示轴50f7的中心轴线直线度公差为0.02mmC、处表示轴100h8左端面对轴50f7的右端面的平行度公差为0.015mmD、处表示轴100h8的中心轴线对轴50f7的中心轴线同轴度公差为0.01mmrl©hl)0.oilA0.008U0.0068-0Ie川口.(H5B0.021>Hb-I答案：A65 .刻度值为0.02mm1000mm的水平仪,当气泡移动一格时,50Omm长度内高度差为（）mmA、0.01B、0.02C、0.04答案：A66 .图样上几何公差代号指引线箭头所指的要素是（）。A、被测要素B、关联要素C、基准要素D、实际要素答案：A67 .百分表的量杆每移动Imm,则百分表盘显示（）A、转速指针转动一周,长指针移动360格B、转速指针转动半周,长指针转动100格C、转速指针转动半格,长指针转动50格D、转速指针转动一格,长指针转动100格答案：D68 .任意方向上的直线度公差带为（）的区域。A、公差值为t的两平行直线间B、公差值为t的两平行平面间C、直径为d的圆柱面内答案：C69 .国家标准规定位置公差共有（）项目。A、4个B、2个C、8个D、6个答案：D70 .根据在几何公差中所处的地位，几何要素可分为（）A、公称要素和实际要素B、被测要素和基准要素C、组成要素和导出要素答案：B71 .二国图中特征符号代表（）A、直线度B、平面度C、圆度D、圆柱度答案：B72 .当几何公差带为球形时，公差值前面加（）A、 B、 mSmC、"R"D、"S"答案：A73 .在几何公差标注中，圆度公差值应（）圆柱度公差值。A、大于B、等于C、小于答案：C74 .被测要素的数量应标注在（）A、公差框格上方B、公差框格内C、公差框格下方答案：A75 .圆柱
