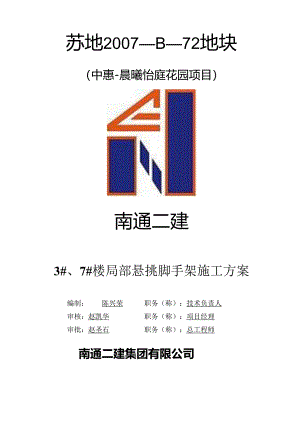

苏地2007B72地块（中惠-晨曦怡庭花园项目）南通二建3#、7#楼局部悬挑脚手架施工方案编制：陈兴荣职务（称）：技术负责人审核：赵凯华职务（称）：项目经理审批：赵圣石职务（称）：总工程师南通二建集团有限公司二零一三年六月书目第一章、工程概况4其次章、编制依据4第三章、材料及要求4第四章、外脚手架构造4第五章、脚手架的搭设7第六章、平安措施及要求8第七章、脚手架的设计计算9第一章工程概况本单体位于苏州市安元路以北，澄风路以东的晨曦怡庭花园项目3#、7#楼，原外脚手架采纳双立杆脚手架，搭设高度为19.25米，现因1#楼打算开挖，导致1#、2#、11#楼浇筑混凝土因现场楼号密集无施工道路，故在3#楼西侧与7#楼东侧采纳18#工字钢悬挑，上部采纳钢丝绳斜拉卸荷。悬挑高度为13.45米，流出施工道路空间，便利I#、2#、11#施Io其次章编制依据1、«JGJ130-2011建筑施工扣件式钢管脚手架平安规范2、施工图纸第三章材料及要求1、钢管钢管采纳外径为48mm,壁厚3.5mm,其材质应采纳国家现行标准的要求。弯曲变形，锈蚀钢管不得运用。脚手架钢管每根最大质量不应大于25kg（6m长）。钢管上严禁打孔。2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。脚手架采纳的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。3、钢丝绳钢丝绳选用6X1914.0光面钢丝绳，断股、锈蚀严峻的钢丝绳不得运用。4、脚手板脚手板采纳毛竹脚手板。5、平安网平安网采纳密目式平安网。6、悬挑梁6.1.材料选择：18#工字钢6.2.悬挑梁和楼面固定方法：悬挑梁伸入楼面搁置长度不小于2米，设三个固定点，固定点采纳中16钢螺栓，钢板固定。6.3.悬挑梁采纳14钢丝绳上拉卸载，钢丝绳下面固定在外挑槽钢端头处，上面固定于上一层的碎梁内预埋的618钢筋吊钩上。第四章外脚手架构造1、平面布置：附图1立杆纵向间距150OnInb横向间距90Onlnb内排立杆距离建筑物的距离为30Oml立杆与大横杆必需采纳直角扣件扣紧，不得隔步设置和遗漏。且立杆的干脆头应相互错开500mm长，其接头距离纵向水平杆的距离不大于步距的l302、立面布置：附图2纵向水平杆步距1800mm,上下横杆的接长位置错开布置，错开距离不小于纵距的1/3,扶手杆水平设置于每步架0.9m高处。剪刀撑要求满设，并沿高连续布置，斜杆与立杆接触部位均用旋转扣件扣紧，其与水平杆的夹角为55°,剪刀撑的节点应在同一水平和垂直线上，其接长必需采纳搭接，搭接长度不小于1000mm,用三个旋转扣件，除在两头与立杆和大横杆连接外，中间还增加24个节点。立杆和大横杆交点处肯定设小横杆。3、纵向水平杆的构造纵向水平杆设置在立杆内侧，其长度不小于3跨纵向水平杆采纳对接扣件连接，符合下列规定：纵向水平杆的对接扣件交织布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于50OnInb各接头中心至最近主节点的距离不宜大于纵距的1/3。4、横向水平杆的构造主节点处必需设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度为150mm。作业层上非主节点处的横向水平杆，宜依据支承脚手板的须要等间距设置，最大间距不应大于纵距的750m11io5、立杆的构造（1） .悬挑立杆必需放在悬挑型钢上的短钢筋上.（2） .脚手架必需设置纵横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。（3） .立杆必需用连墙杆与建筑物牢靠连接。.立杆除顶层顶步可采纳搭接外，其余各层各步接头必需采纳对接扣件连接。对接应符合下列规定： .立杆上的对接扣件应交织布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步矩的l3o .搭接长度不应小于1m,应采纳不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。6、连墙杆为了增加脚手架的侧向刚度及稳定性，在外脚手架于建筑物之间设置连接杆。（1） .连墙杆用短钢管制成，长度约50080Omnb一端用扣件固定于脚手架的立杆上，另一端与预埋在建筑物中的钢管相连。（2） .连接杆尽可能设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。7、节点构造（见附图）1）、工字钢悬挑构造直在18圆钢2）、卸荷装置构造C11111.X/3个钢线卡扣，长度/、不小于5OOmmII=AuU3）、悬挑转角处构造4）空调板处构造第五章脚手架的搭设1.施工打算技术人员应熟识上部图纸，熟识各个部位及高度的结构改变，项目部应组织必要的物料进场，其中包括18#工字钢、O48X3.5mm钢管、对接卡口、直角扣件、旋转扣件和平安网等，以备外脚手架搭设运用；有关作业班组应组织足够的作业人员，打算外脚手架的搭设；同时在施工前，应当组织有关技术人员和安质人员对作业班组进行作业前技术、平安交底。架子工必需具备国家标准特种作业人员平安技术考核管理规则的条件，经过培训、考核、取得平安操作证并经体检合格后方可从事脚手架安装、拆除作业。3.外脚手架的搭设依次外脚手架的搭设应严格遵循以下依次：铺悬挑钢梁一摆放扫地杆一逐根树立立杆并与扫地杆扣紧一装扫地小横杆并与立杆和扫地杆扣紧一装第一步大横杆并与各立杆扣紧一安第一步小横杆一安其次步大横杆一安第三、四步大横杆和小横杆f安连墙杆f接立杆。4、脚手架的搭设留意事项：依据规定的构造方案和尺寸进行搭设；刚好与结构拉结或临时支顶，以确保搭设过程的平安；拧紧扣件（拧紧程度要适当）；有变形的杆件和不合格的扣件（有长度、扣接不紧等）不能运用；搭设工人必需佩挂平安带；随时校正杆件的垂直和偏差避开偏差过大；没有完成的脚手架，在每日收工时，肯定要确保架子稳定，以发生意外；5、附属结构搭设1）平安网脚手架的外侧要满挂平安立网，立网的下口与立杆或建筑物要坚固的扎结，固定点的间距应不大于50cm,下边沿设挡脚板，上下两网之间的拼接要严密。立网平网与施工作业面边沿的最大间缝不得IOcmo2）脚手板脚手板采纳钢笆片e8钢筋焊接制作，宽为1.05米，要求作业层封闭及以下两步封闭，钢笆片铺放后要求用细铁线与大横杆绑扎固定。脚手架底层除满铺一层钢笆片外，还需再满铺一层旧木枕封闭，用14的钢筋固定。3）挡脚板采纳12厚木胶合板制作，宽180外侧面刷红白相间（500）油漆，每三步一道，设在立杆内侧、平安网外侧。4）、防护棚悬挑外架在底层位置沿建筑物四周搭设双层防护棚，应外高内低，与水平面成15°角，挑出外架宽3.0m。第六章平安措施及要求1、全部操作人员应持证上岗，操作人员进入现场后，应做好进场三级教化，并做好会议记录，进行具体的平安技术交底。2、每一楼层外架搭设完毕后，必需验收合格后方可运用。3、防雷击接地措施，采纳4X30镀锌扁铁与本建筑结构的四角避雷接地网焊接，其电阻不得大于要求的1Q。4、高空作业要正确运用“三保”遇六级以上大风时，应停止高空作业。雨后作业应待脚手架上雨水吹干后进行，防止滑落。5、刚好收集气象资料，并通知全体施工人员，便于支配工作和进一步实行措施。6、焊接作业时，要留意防火，遇风时，应设置挡风板，避开火花飞溅。7、外架上不得堆放钢筋，模板等材料。8、脚手架拆除程序与安装程序相反，拆除时，先将脚手架板逐一传递至楼层或转料平台上，再按步骤拆除，拆除步骤为横杆一立杆一剪刀撑，拆除时，严禁乱丢及高空坠物。9、架子工作业时，必需佩带好平安帽、系好平安带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内，听从指挥，集中思想、相互协作，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在脚手架上打闹、嬉笑。10、在靠近电源处拆除脚手架时，必需将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架上，以防止漏电伤人。11、不在脚手架上附装机械设备，悬挑平台拉缆风绳及搭（接）卸料槽（斗）等。第七章脚手架的设计计算（因2栋房子悬挑高度、方法相同，下面只计算一栋楼悬挑的计算书。）用方案中的(JGJ130-2001).建筑结构荷载规范(GB50009-2001)、钢结构设计规范(GB50017-2003)建筑施工平安检查评分标准(JGJ59-99)、建筑施工高处作业平安技术规范(JGJ80-91)以及本工程的施工图纸。一、参数信息1 .脚手架参数双排脚手架搭设高度为14.5111,立杆采纳单立杆；搭设尺寸为：立杆的纵距为1.5m,立杆的横距为1.05m,立杆的步距为1.8m；内排架距离墙长度为0.30m；大横杆在上，搭接在小横杆上的大横杆根数为2根；脚手架沿墙纵向长度为150.00m；采纳的钢管类型为48×3.5;横杆与立杆连接方式为双扣件；取双扣件抗滑承载力调整系数0.75；连墙件布置取两步两跨，竖向间距3.6m,水平间距3m,采纳扣件连接；连墙件连接方式为双扣件；2 .活荷载参数施工均布荷载(kN1112):3.000；脚手架用途:结构脚手架；同时施工层数:2层;3 .风荷载参数本工程地处浙江杭州市，基本风压0.45kN/m2；风荷载高度改变系数z,计算连墙件强度时取0.92,计算立杆稳定性时取0.74,风荷载体型系数Ms为0.214；4 .静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/nd：0.350；栏杆挡脚板自重标准值(kN/m):0.140;平安设施与平安网自重标准值(kN/m2)：0.005；脚手板铺设层数:4层；脚手板类别:竹夹板；栏杆挡板类别:竹夹板挡板；5 .水平悬挑支撑梁悬挑水平钢梁采纳18号工字钢，其中建筑物外悬挑段长度1.5m,建筑物内锚固段长度2m。锚固压点螺栓直径(mm):16.00；楼板混凝土标号:C30；6 .拉绳与支杆参数亡1200!钢丝绳平安系数为:6.000；钢丝绳与墙距离为(m):3.300；悬挑水平钢梁采纳钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物1.2m。二、大横杆的计算依据扣件式钢管脚手架平安技术规范(JGJI30-2001)第条规定，大横杆依据三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P=0038kN/m；脚手板的自重标准值:P2=0.35X1.05/(2+1)=0.122kN/m；活荷载标准值:Q=3×1.05/(2+1)=1.05kN/m；静荷载的设计值:q=1.2×0.038+1.2X0.122=0.193kN/m；活荷载的设计值:q2=1.4×1.05=1.47kN/m；图1大横杆设计荷载
