3#厂房综合布线系统改造设计方案.docx

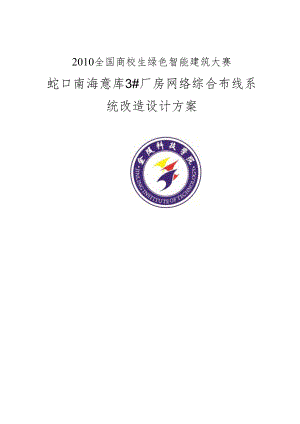

2010全国商校生绿色智能建筑大赛蛇口南海意库3#厂房网络综合布线系统改造设计方案参赛学校:设计学生:指导老师:金陵科技学院张杨、史卫阳郑李明目录一、工程概况51.1 工程简介51.2 设计内容61.3 设计依据61.3.1 主要规程、规范及标准614设计原则7二、综合布线系统设计92.1系统功能需求92.2系统配置设计9工作区子系统10水平子系统11垂直干线子系统13管理子系统14设备间子系统16建筑群子系统162. 3主要工程项目的施工方法及工艺17综合布线机柜及设备安装17缆线敷设要求17铜缆终接的一般要求18光缆芯线终接的一般要求19各类跳线的终接应符合下列规定19三、信息网络系统203.1网络建设指导思想203. 2网络系统技术设计21网络技术定位213. 3拓扑结构与网络平台总体规划26网络系统拓扑图263.3.2层次化的网络设计273. 4分层结构规划28核心层设计29汇聚层设计29接入层设计30无线网络系统设计303. 5V1.AN规划30的划分及划分原则31划分方法323. 6系统功能及组成34网络方案说明34产品特点介绍34四、UPS供电系统524.1系统概述524. 2系统要求524. 3系统设计524.4系统设备选型56伊顿9130UPS-特性57伊顿9130UPS-技术指标57五、防雷接地系统595.1系统概述595. 2系统组成595. 3系统设计59六、设备清单62七、施工组织方案647.1.引言647.2工程概述647.3施工总体布署65岗位素养要求、分工及职责657.3.2工作流程66规章制度677.4人员配备状况68劳动力支配支配687.5施工技术和施工方法697.6施工进度支配和工期支配727.7保证工程质量的技术措施737.8质量保证体系757.9质量保证措施777. 10平安保证技术措施787.11文明施工措施81八、工程概预算828.1设备购置费828. 2安装工程费838. 3协助材料费838.4工程总造价83九、工程Si收849.1 到货验收849.2 系统初步验收849.3 系统最终验收85十、附件8610.1附件一：CAD设计图纸8610.2附件二：NETlZ设计图纸及表格86十一、致遨87一、工程概况1.1工程简介“三洋厂房片区”位于深圳市南山区蛇口太子路，由六栋四层工业厂房构成，占地面积44125平米，总建筑面积95815平米，每栋建筑面积15969平米。厂区建于上个世纪八十年头初期，是改革开放最早的“三来一补”的厂房之一，二十多年来先后有近百家不同性质的劳动密集性企业入驻，其中时间最长、最闻名的是日本的三洋株式会社，因此，人们习惯上都通称此厂区为“三洋厂区”，三洋厂区的历程见证了蛇口作为中国改革开放发源地的传奇历史。依据须要确定保留旧厂房并对其进行功能改造使其重新焕发新时代建筑的活力，当年的三洋厂房已更名为蛇口南海意库，我们期望它成为代表新世纪创意产业的科技园区，其中的3#厂房作为该园区最先启动的示范项目采纳了大量的绿色建筑技术，在节能、节材、节水、爱护环境等方面做了很多尝试。图1-13#厂房地理位置3#厂房改造属于整个三洋厂区改造的示范性项目，也是启动的首个改造项目。3#厂房为框架结构的5层建筑，层高4m,总建筑面积：约16000平方米，无地下室。图1-23#厂房俯视图1.2设计内容3#厂房智能化系统应由以下子系统构成(1)综合布线系统(2)信息网络系统(3)计算机中心机房系统(4)防雷接地系统1.3 设计依据1.3.1 主要规程、规范及标准(1) GBJ/232-90,92电气装置安装工程施工及验收规范；(2) JGJ/T16-92民用建筑电器设计规范；(3) GB/T50314-2000智能建筑设计标准；(4) GB50348-2004平安防范工程技术规范；(5) GBJ57-83建筑防雷设计规范;(6) GB50339-2003智能建筑工程质量验收规范；(7) GB5025450259-96电器装置安装工程施工及验收规范;(8) GB50343-2004建筑物电子信息系统防雷技术规范；(9) GB50174-93电子计算机房设计规范；(10) SJ/T30003-93电子计算机房施工及验收规范；(11) GB9361-88计算场站平安要求；(12) GBJ32-82电器装置平安工程施工及验收规范；(13) GB50222-95建筑内部装饰设计防火规范；(14)建筑与建筑群综合布线系统工程设计规范；(15)建筑与建筑群综合布线系统工程施工及验收规范；(16) GBJ16-87建筑设计防火规范；(17)供配电系统设计规范；(18)不间断电源技术性能标定方法及试验要求；(19)建筑物电气装置(国际电工IEC要求)；(20) (IEC61312)雷电电磁脉冲的防护；(21) GBJ235工业管道工程施工及验收规范；(22) GB4943-95信息技术设备包括电气设备的平安。1.4 设计原则采纳先进、成熟、好用的智能化系统集成技术；对3#厂房的各智能化子系统应实行统一的管理；所采纳的系统和设备应符合标准化、开放性的要求，并具有可扩性和敏捷性。系统设计要做到功能好用；技术先进、成熟；经济合理；平安牢靠；施工修理便利；环保节能、可持续发展；体现以人为本。(1)好用性和先进性：系统设计既要强调先进性也要留意好用性。方案在设计中应留意系统配置的经济效益，达到综合平衡。(2)集成性和可扩展性：考虑到3#厂房的整体要求，和将来产品的升级换代，设计中应考虑全面和周到。留意预留，并保留确定的可扩展性。同时兼顾到本系统工程中各个子系统之间的兼容性。(3)标准化和结构化：设计依据国家和地区有关的标准，同时留意本项目的符合绿色智能建筑整体的要求。(4)平安性和稳定性：系统设计应具有较高的平安性、牢靠性和容错性。(5)经济性:在实现系统功能的前提下，提高系统的优化设计。综合布线系统设计2.1系统功能需求(1)系统应满足好用性、先进性、开放性、敏捷性、平安性和经济性。它不但应当满足当前应用系统对通信的需求，又要符合今后技术发展和管理的须要。(2)系统能在设备布局和须要发生变更时实施敏捷的线路管理。(3)能为数据及高清楚度图像信息供应高速及宽带的传输实力。(4)供应有效的工具和手段，能够简洁、便利进行线路的分析、检测和故障隔离,当故障发生时，可快速找到故障点并加以解除。(5)为将来的三网合一供应考虑和冗余。综上所述，此布线系统设计为千兆网系统。2.2系统配置设计图2-1综合布线系统的组成结构示意图2.2.1工作区子系统（1）设计要点：1）工作区内的线槽的敷设要合理美观；2）信息插座设计在距离地面30Cnl以上；3）信息插座与计算机设备的距离保持在5m范围内，留意考虑工作区电缆、跳线和设备连线长度总共不超过10m；4）网卡接口类型要与缆线接口类型保持一样；5）估算全部区域所须要的信息模块、信息插座、面板数量要精确。（2）设计内容：考虑到信息一旦定位，重新改动将很困难，且布线系统的寿命超过15年。因此在信息点的设定上，尽量做到一步到位，以应付将来突飞猛进的信息浪潮。信息点是依据贵方供应的各房信息点数安排要求设定。另外，我们也充分考虑到办公通信的日益发展、对多媒体传输的需求及经济性的因素。在用户端口上，选取了六类模块。模块上可安上识别标签，以识别不同的信息系统。工作区用86标准的面板。本方案中的信息插座均为电话、终端、网络通用设计,接终端或接网络由用户依据须要自由选择。我们选用带标识信息接口，可以支持高速数据传输，明显的标识可让用户便利地区分和运用电话系统和计算机系统。以上全部数据的接口按8芯线设计，为今后高速局域网的扩展留有发展空间接口全部采纳RJ45-8芯I/O模块和RJII-4芯I/O模块，依据具体状况选择单口、双口面板。用户可参考右图连接数据系统和电话系统。表2-1工作区子系统语音、数据统计表安装位置语音（个）数据（个）3#厂房一层41413#厂房二层3663663#厂房三层2982983#厂房四层2452453#厂房五层1919合计9699692.2.2水平子系统（1）水平子系统设计涉及到传输介质和连接器件集成，设计要点主要有：1）确定建筑物构成须要安装信息插座模块的数量及其位置；2）依据工程环境条件，确定缆线走向；确定缆线、线槽、管线的数量和类型以及相应的吊杆、托架等；3）当语音点与数据点须要互换时，所用缆线类型。（2）配线间信息点数量的确定从用户工作区的信息插座起先到管理间子系统的配线架，结构一般为星型结构。水平布线子系统一般在一个楼层上，并与信息插座连接，但在此布线系统中由于五楼的信息点较少，考虑到经济性因素把此层信息点接到四楼配线间。在综合布线系统中，水平子系统由4对UTP组成，能支持大多数现代通信设备。由于3#厂房平面跨度较大，故每层由2个弱电井同时走线（一楼只由右弱电井走线，因为一楼全部信息点距离右边弱电井较近且数量少）。表2-2配线间子系统语音、数据统计表配线间位置语音（个）数据（个）3#厂房一层41413#厂房二层左195195右1711713#厂房三层左146146右1521523#厂房四层左5151右213213合计969969（3）缆线的选型综合布线产品选型要求布线产品必需达到十五到二十年的系统质保。考虑到3#厂房的整体要求，和将来产品的升级换代，系统应能为数据及高清楚度图像信息供应高速（100OMbPS以上）及宽（500MHZ以上）的传输实力，并满足千兆以太网的需求，确保实际运用时网络传速稳定、不丢失数据包。目前，市场上满足千兆以太网需求的线缆有超5类双绞线、六类双绞线、七类双绞线和光钎。国际电气和电子工程师协会（IEEE）802.3ab任务小组于1997年发布了千兆以太网标准100OBaSe-T,该技术采纳先进的5级脉冲调幅（PAM）编码方式，在4对超五类双绞线上全双工传输，即每对线在发送信号的同时又接收信号，每对线上的传输速率是250Mbps。100OBase-T采纳多级编码方式，可以降低网络传输时对每对线的带宽要求，每对线所需带宽不到80MHz；由于采纳这种双工传输技术会产生信号回波，导致信噪比（SNR）过高，网络接受端无法获得正常的信号。为了消退双工传输带来的回波影响，在网络设备上必需加多一个数字信号处理器（DSP）,特地处理网络传输中产生的噪音，从而可以降低网络传输误码率。但DSP价格不菲，约占千兆以太网卡成本的50%。总之，在超五类布线系统中，虽也可满足千兆的传输，但由于它将用于网络传输的2对线改为4对线的传输，且两端的设备必需为全
