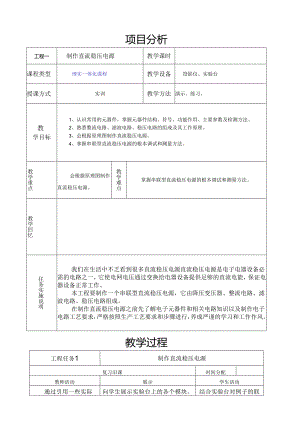

项目分析工程一制作直流稳压电源教学课时课程类型理实一体化课程教学设备投影仪、实验台授课方式实训教学方法演示、练习、教学目标1、认识常用的元器件，掌握元器件结构、符号、功能作用、主要参数及检测方法。2、熟悉整流电路、滤波电路、稳压电路的组成及其工作原理。3、会根据原理图制作直流稳压电源。4、掌握串联型直流稳压电源的根本调试和测量方法。教学重点会根据原理图制作直流稳压电源。教学难点掌握串联型直流稳压电源的根本调试和测量方法。教学回忆任务实施说明我们在生活中不乏看到很多直流稳压电源直流稳压电源是电子电器设备必需的电路之一，它使电网电压通过变换给电器设备提供足够的直流电能，保证电器设备正常工作。本工程要制作一个串联型直流稳压电源，它由降压变压器、整流电路、滤波电路、稳压电路组成。在制作直流稳压电源之前先了解电子元器件和相关电路知识以及制作电子电路工艺要求，严格按照生产工艺要求和步骤进行，养成严谨的学习和工作作风。教学过程工程任务1制作直流稳压电源复习旧课时间分配教师活动展示学生活动通过引用一些实际向学生展示实验台上的各个模块。结合实验台对例子的联的例子，例如电视机、电脑、等电器设备讲述电子技术的广泛应用和值得学习的意义。想而产生兴趣导入新课时间分配教师活动展示学生活动开启电脑，并提问：光有实验台是不够的怎样才能让实验台上的各个模块实现我们的需求呢？直流稳压电源模块观看，思考答复下列问题讲授新课时间分配展示任务Ppi、板书、实物等简要的让同学们了解最终完成的成果，让同学们有的放矢。分析任务我们的主要任务是制作一个直流稳压电源,在制作之前必须要了解许多电子元器件的相关知识、和相关电路的知识。任务分工任务实施由学生动手完成直流稳压电源，教师巡回指导，选择优秀作品展示并答1问题。一、设备和工具的准备1、工具：万用表、示波器、函数信号发生器、电烙铁、2、材料：PCB印刷电路板、电子元件、焊锡丝、助焊剂、导线、二、安装电路按教材图1-41所示串联型直流稳压电路原理图,在万能板或者PCB板上1、元器件选择见教材表1-9.参照原理图核对元器件数目、型号等，如有不符及时表1-9元器件清单更所提出的组装电路。调换。序,分类名称型号规格数量1T变压器220V/18V12VD1VD4二级管IN400743VS稔压管7.5V14C电解电容220PF/25V15VTkVT2三极管901326Rl、R3电阻1K27R2电阻2.2KC18R4电阻4.7KQ19RP电位器2KQ12、元器件检测(1)用万用表检测电阻器及电位器桥。1)图1Y2万用表检测电阻器测量时注意：a电阻器应从电路中取出来，不能带电检测。b不允许手接触万用表笔的金属局部，精确测量电阻值要用万能电2）检测电位器。根据被测电位器的阻值选择万用表的档位，先测出标称值是否正确，然后再测出图143万用表检测电位器首先要看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆,并听听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。b用万用表测试时，选择适宜的万用表的电阻挡位，先测其标称阻值是否正确，再测其阻值变化是否正常，如为0、8或指针跳动，说明电位器已损坏或质量不佳。（3）用万用表检测电容器1）检测容量大于510OPF的电容。选挡：用“RXlK”或“RXlOK”挡测量（小容量电容选低挡测量，大容量电容选高挡测量）。表针向右摆后退回到8为正常；如退不到8而停在某一数值上，该数值就是电容器的绝缘电阻（也称漏电电阻）；假设为零，那么说明电容器已击穿；假设表针不动，那么说明电容器内部开路2）检测容量小于510OPF的电容。因电容容量小看不到表针摆动，此时可用“RXIOK”挡，测量方法如下图。由于晶体管的放大作用就可以看到表针摆动。e红表笔图145万用表检测小容量电容器3）电解电容的极性识别及检测：长引脚为正，有“一”的为负，也可根据两次测得数据大小来确定正负极，充放电时指针摆动幅度大的一次，黑表笔所接的是正极。（4）二极管的检测通常我们用万用表检查二极管，一般用欧姆档RX100或RXIK进行。1）判断二极管的好坏：常用方法是测试二极管的正、反向电阻。然后加以判断。正向电阻越小越好，反向电阻越大越好，即二者相差越大越好。一般正向电阻为几百欧或者几千欧，反向电阻是几十千欧或者几百千欧以上，这样的二极管是好的。如果正反向电阻都为无穷大，表示内部断线。正反向电阻都为零表示PN结击穿或短路，那么说明二极管是坏的。假设正反向电阻一样大，这样的二极管也是坏的。表ITO二极管正、反向电阻值检测分析检测结果二极管状态性能判断正向电阻反向电阻几百欧几千欧几十千欧几百千欧以上二极管单向导电正常趋于无穷大趋于无穷大二极管正、负极之间己经断开开路趋于零趋于零二极管正、负极之间已经通路短路二极管正向电阻增大反向电阻减小单向导电性变差性能变差2）判断二极管的正极和负极：通过测量二极管的正反向电阻，同时也能判断管子的正负极。测得正向电阻时（阻值为几百欧或几千欧），黑表笔接的是管子正极，红表笔接的是管子的负极。测得反向电阻时（阻值为几十千欧或几百千欧），红表笔接的是正极，黑表笔接的是负极，如图1-46所示。由于二极管是非线性元件，用不同倍率的欧姆档或不同灵敏度的万用表进行测试时，所得的数据是不同的，但是正反向电阻相差几百倍这一原那么是不变的。3）发光二极管的检测发光二极管是一种把电能转换成光能的半导体器件，常用符号1.ED表示。管子上通过适宜正向电流便发光，其发光颜色与管子材料有关，常用作收音机和电子仪器的电平指示、调谐指示、电源指示等。发光二极管也具有单向导电特性，使用R×IOK档可测出正反向电阻。一般正向电阻应小于50KQ80KC,反向电阻应大于400KQ,假设正反向电阻均为零，说明内部击穿短路。假设正反向电阻均为无穷大，说明内部开路。仅仅检查正反向电阻，还不能说明是否正常发光，一般发光二极管的正向压降为1.5V2.3V,因此我们可以用双表法检查发光二极管，假定两块万用表均采用UF30型，并且均拨到RXI档，按图所示串联使用。被测二极管便发光，管子是正常的，否那么管子坏了。假设将发光二极管极性反接，加反向电压，管子也不能发光。4）稳压管二极管的检测检测方法与普通二极管相同，但稳压二极管的正向电阻比普通二极管的正向电阻要大一些。（5）万用表检测晶体三极管1）判别电极及管型a选挡功率在IW以下的中、小功率晶体管,可用万用表的“RXlk”或“RX100”挡测量；功率在IW以上的大功率晶体管，可用万用表的“RX1”或mR×10"挡测量。b判别基极用黑表笔接晶体管的某一电极，红表笔分别去接触另外两个电极，如测得两次阻值均小（当出现两次阻值一个大一个小时，换一电极再测），约为几百欧到几千欧；此时黑表笔接的就是基极，而且是NPN型晶体管。这样在判别基极的同时又确认了管型，还可测定晶体管的两个PN结是否完好C判别集电极和发射极确定基极后，假设余下管脚之一为集电极C,另一为发射极E,用手指分别捏住C极与B极的同时，将万用表两表笔分别与C、E接触。假设被测管为NPN,那么用黑表笔接触假设的C极、用红表笔接假设的E极（PNP管相反），观察指针偏转角度；然后再设另一管脚为C极，重复以上过程，比拟两次测量指针的偏转角度，指针偏转大的一次说明IC大，管子处于放大状态，相应假设的C、E极正确。测量过程示意图如图l-47所示。NPN型图1-47万用表检测判断三极管电极判别集电极和发射极蠹小Np露均为黑饕笔极基即刀，则管（2）将元器件检测结果记录到表ITl中，元器件识别及检测内容配分评分标准得分电阻R4标称值测量值/Q测量档位1错1项，该电阻测试项不得分电容C标称值介质质量判定1错1项，该电容测试项不得分极管VD2画出外形示意图标注管脚名称电路符号质量判定2错1项，该二极管测试项不得分电位器RP画出外形示意图标注管脚名称电路符号质量判定2错1项，该电位器测试项不得分极管VTl画出外形示意图标注管脚名称电路符号质量判定2错1项，该管测试项不得分变压器T画出图形符号一次线圈电阻/Q二次线圈电阻/Q2表ITl元器件检测结果记录表3、元器件引脚整形、安装、焊接与连线1)元器件引脚整形符合要求，印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。2)焊接与连线，如图3/所示，电路元件采用卧式安装。3)要求焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。三、调试与检测电路1、通电前自检(1)电源变压器一次绕组、二次绕组的判别：一次绕组直流电阻约为几百欧几千欧，变压器二次绕组直流电阻约为几欧几十欧，看一次和二次线圈端子是否颠倒。(2)整流二极管及稳压二极管极性检查，看是否倒装。(3)滤波电容及晶体管管脚及管型的检查，看电极是否装错。2、调试与检测(1)检查元件及连线安装正确无误后接通电源(2)用万用表直流电压挡测量C两端电压和输调节RP的阻值测出输出电压的调整范围，并与计算E记录到表1-12中。(3)记录各晶体管E、B、C的电压表1/2串联型稳压电源aJ出电压UO,判断电压是否正常，I勺电压调整范围比照。将检测结果可作检测记录表测量点RP置最上端时RP置最下端时变压器出两端电压C两端电压晶体管VTlUe=Ub=Uc=UifUB=Uc=晶体管VT2Ue=Ub=Uc=UE=UB=Uc=输出电压可调范围四、质量评价理论知识1、认识常用电子元器件，(1)电阻、电位器及检测(2)电容及检测(3)电感、变压器及检测(4)二极管及检测(5)三极管及检测2、二极管整流电路组成及工作原理3、滤波电路组成及工作原理4、稳压电路组成及工作原理5、发光二极管指示电路组成及工作原理任务交流及评价练习及作业1、将整流电路中一只二极管断开，测量负载两端输出电压，并说明原因。2、将稳压二极管及滤波电容断开，用示波器观察整流输出电压波形，用万用表测量整流输出电压，并说明原因。3、如果要提高输出电压，在电路中应作哪些改动？4、请你总结装配调试的制作经验和教训与同学分享或借鉴。5、在安装制作和维修过程中团队合作有何重要性？如何利用团队合作完成任务？任务拓展一、发光二极管1、种类发光二极管(简称1.ED),分类方式及种类很多。1.ED实物及内
