电气股份有限公司ZFW31-126型GIS设备维护检修手册.docx

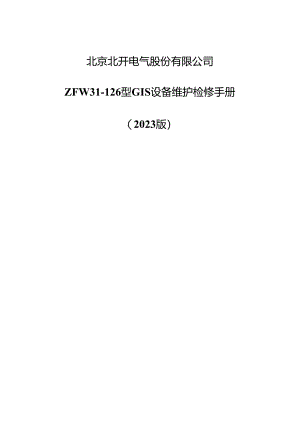

北京北开电气股份有限公司ZFW31-126型GIS设备维护检修手册（2023版）目录错误!未定义书签。前言错误!未定义书签。第一章合用范围及引用文献错误!未定义书签。1.1 合用范围错误!未定义书签。1.2 引用文献错误!未定义书签。第二章技术参数错误!未定义书签。2.1 技术参数表错误!未定义书签。2.2 浴盆曲线图错误!未定义书签。第三章维护、检修周期及项目错误!未定义书签。3.1 C类检修项目及周期错误!未定义书签。3.2 B类检修项目与周期错误!未定义书签。3.3 A类检修项目及周期错误!未定义书签。第四章维护及检修准备工作错误!未定义书签。4.1 C类检修项目规定错误!未定义书签。4.1.1 工器具规定错误!未定义书签。4.1.2 耗材清单错误!未定义书签。4.1.3 人员规定错误!未定义书签。4.2 B类检修项目规定错误!未定义书签。4.2.1工器具规定错误!未定义书签。4.2.2耗材规定错误!未定义书签。4.2.3人员需求错误!未定义书签。4.2.4成本估算错误!未定义书签。4.3A类检修项目规定错误!未定义书签。4.3.1工器具规定错误!未定义书签。4.3.2耗材规定错误!未定义书签。4.3.3人员需求错误!未定义书签。4. 3.4成本估算错误!未定义书签。4.4 准备工作错误!未定义书签。4. 4.1技术准备规定错误!未定义书签。5. 4.2工器具规定错误!未定义书签。6. 4.3人员规定错误!未定义书签。4.5 A、B类检修危险点及预控措施错误!未定义书签。4.6 停电维护及检修工作流程错误!未定义书签。4.6.1 B类检修工作流程错误!未定义书签。4.6.2A类检修工作流程错误!未定义书签。第五章维护与检修质量标准错误!未定义书签。5.1 C类检修质量标准错误!未定义书签。5.2 B类检修质量标准错误!未定义书签。5.3 A类检修质量标准错误!未定义书签。附录相关资料错误!未定义书签。为了切实做好设备运营维护工作，提高设备维护与检修质量和可操作性，实现设备精益化管理工作目的，作为重点设备管控技术标准体系文献的重要组成部分，公司组织电力研究院、设备运营维护单位、北京北开电气股份有限公司共同参与，充足结合设备制造工艺和运营维护特点，编制完毕了北京北开电气股份有限公司ZFW31-126型GlS设备维护检修手册，提出该型设备在平常巡视、防止性实验、检修各个环节的技术规定和实行方法，以有效指导各单位该型GIS的维护与检修工作。本手册由广东电网有限责公司生产设备管理部提出、归口管理和负责解释。本手册起草单位：广东电网有限责公司佛山供电局，北京北开电气股份有限公司。第一章合用范围及引用文献1.1 合用范围本手册合用于广东电网有限责任公司范围内由北京北开电气股份有限公司生产的ZFW31-126型HOkVGIS设备的维护和检修工作。1.2 引用文献GB26860电力安全工作规程发电厂和变电站电气部分GB26861电力安全工作规程高压实验室部分GB1984高压交流GISGB311.1高压输变电设备的绝缘配合GB/T11022高压开关设备和控制设备标准的共用技术规定GB11023高压开关设备六氟化硫气体密封实验方法D1./T593高压开关设备和控制设备标准的共用技术规定D1./T595六氟化硫电气设备气体监督细则D1./T596电力设备防止性实验规程D1./T639六氟化硫电气设备运营、实验及检修人员安全防护细则JB/T9694高压交流六氟化硫GISQ/CSG114002南方电网公司电力设备防止性实验规程IEC62271-100:2023高压开关设备和控制设备：高压交流断路器IEC62271-102:2023高压开关设备和控制设备：高压交流隔离开关和接地开关IEC62271-203:2023高压开关设备和控制设备：额定电压52kV及以上的气体绝缘金属封闭开关设备IEC60044-1:2023互感器-第1部分：电流互感器IEC60044-2:2023互感器第2部分：感应式电压互感器IEC62271-209:2023额定电压大于等于72.5kV的气体绝缘金属封闭开关设备与充流体及挤包绝缘电力电缆的连接充流体及十式电缆终端IECTR261639:1996额定电压72.5kV的电力变压器与气体绝缘金属封闭开关设备的直接连接IEC60099-4:2023避雷器-第4部分：交流系统用无间隙金属氧化物避雷器GB11022-2023高压开关设备通用技术条件GB7674-2023六氟化硫封闭式组合电器GB1984-2023交流高压断路器GB7354-2023局部放电测量GB1985-2023交流高压隔离开关和接地开关GB1207-2023电磁式电压互感器GB1208-2023电流互感器GB11032-2023交流无间隙金属氧化物避雷器GB50171-1992盘、柜及二次回路结线施工及验收规范GB50150-2023电气装置安装工程电气设备交接实验标准GB50168-2023电气装置安装工程电缆线路施工及验收规范GB4208-2023外壳防护等级（IP代码）D1./T5161-2023电气装置安装工程质量检查及评估规程D1./T417-2023电力设备局部放电现场测量导则D1.5009.3-2023电力建设安全工作规程（变电所部分）D1./T596-2023电力设备防止性实验规程D1./T621-1997交流电气装置的接地Q/CSG1205001-2023电力设备检修规程Q/CSG2I002I-2023中国南方电网有限责任公司设备检修管理办法广东电网公司输电及变电次设备运维策略建设实行细则第二章技术参数2.1技术参数表序另技术参数名称单位出厂标准参数备注一般参数1GIS型号ZFW31-1262安装场合户内，户外3环境温度-25404污秽等级级IV5抗地震能力g才9度6海拔高度m<1000二额定和保证的性能参数1额定电压kV1262额定频率Hz503额定电流A25,003,1504额定短时耐受电流/连续时间kA/s40/4,50/35额定短路连续时间S3,46额定峰值耐受电流kA100,1257额定Imin工频耐受电压（有效值）干试、湿试对地kV230断口间265相间230额定雷电冲击耐受电压（峰值）对地kV550断口间630相间55()8六氨化硫气体年漏气率%/年<0.59六氟化硫气体水分含量（体积比）控制值MPa断路器隔室：150M1.1.其他隔室：2501.1.10控制回路和辅助回路电压VDC/AC22011断路器气室额定压力MPa0.6压力减少报警压力0.5512其它隔室额定压力0.4压力减少报警压力0.35断路器重要参数1额定短路开断电流kA40,502额定短路关合电流（峰值）100,1254合闸时间ms70÷10+530-2300605分闸时间6分一合时间7合一分时间8主回路电阻W80,609额定操作顺序O-OJS-CO-180S-CO10六氟化硫气体闭锁压力（20°C）MPa0.511弹簧操动机构CTD-I型，CTD-I(r)型12控制回路额定电压VDC22013分（合）闸线圈额定电压VDC22014分/合闸线圈额定电流A2.015弹簧机构用电动机电压：ACDC220功率：600W16储能电机额定电压储能时间S15四隔离开关、接地开关重要参数1额定操作时间S分闸，W6合闸，62额定控制电压/功率V/WDC或AC220240360W3额定操作力矩Nm2004额定母线转换电流/电压A/V1600/105额定母线充电电流IA6快速型额定短路关合电流kA100/1257快速型额定电磁感应电流电压AZkV100/2五电流互感器1额定一次电流A200,300,400,600,800,1000,1200,1600,2023,2500,31502额定二次电流1或5六电压互感器1额定一次电压kV1262额定二次电压V1503剩余绕组额定电压V300六避雷器1额定电压kV1002连续运营电压7831/4US陡坡冲击电压14518/20US雷电冲击残压291530/60S操作冲击电压2216耐受2ms方波电流能力A600,800七母线1额定电流25002额定短时工频耐受电压kV对地：230相间：2303额定短时冲击耐受电压对地：550相间：550八出线套管1额定短时工频耐受电压（干、湿）kV2302额定雷电冲击耐受电压5503无线电干扰水平PV5004瓷套管爬电比距mm39062.2浴盆曲线图第三章维护、检修周期及项目由于没有诸如潮湿、雨水和污秽等外界环境的影响，GIS内部的各个元件工作环境状况明显好于常规类型的开关设备（例如：空气绝缘的开关设备），此外六氟化硫（SR）气体具有卓越的灭弧特性和绝缘特性，这些优良特性最大限度地延长了设备使用寿命，这使得GIS设备几乎成为免维护和检查的设备，然而，在下述情况下，适当的分级维护和检查仍然是必需的。（1）长期暴露在外界环境中的部分气体断路器、隔离开关、接地开关的操作机构。外壳、构件和气体配管的涂漆。（2）为了保持产品的可靠性六氟化硫（SF6）气体压力。操作特性及开合性能。（3）为了恢复产品的可靠性在异常条件下（GIS/H-GIS的所有元件）。达成规定的操作次数。3.1 C类检修项目及周期设备不断电维护（C类检修）项目和周期应同时满足南方电网公司电力设备检修规程和广东电网公司输电及变电一次设备运维策略及管控建设实行细则的规定。3.2 B类检修项目与周期B类检修项目周期应按下表执行，如制造厂有本手册未包含的
