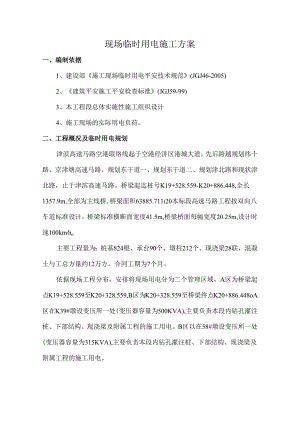

现场临时用电施工方案一、编制依据1、建设部施工现场临时用电平安技术规范(JGJ46-2005)2、建筑平安施工平安检查标准(JGJ59-99)3、本工程段总体实施性施工组织设计4、施工现场的实际用电负荷。二、工程概况及临时用电规划津滨高速马路空港联络线起于空港经济区港城大道，先后跨越规划纬十路、京津塘高速马路、规划东干道一、规划东干道二、规划津北路和现状津北路，止于津滨高速马路。桥梁起迄桩号K19+528.559-K20+886.448,全长1357.9m,全部为主线桥,桥梁面积63885.71120本标段高速马路工程按双向八车道标准设计，桥梁标准横断面宽度41.5m,桥梁桥面每幅宽度20.25m,设计时速100kmho主要工程量为：桩基824根、承台90个、墩柱212个、现浇梁28联，混凝土与工总方量约12万方。合同工期为7个月。依据现场工程分布，安排将现场用电分为二个管理区域，A区为桥梁起点K19+528.559至K20+328.559,B区为K20+328.559至桥梁终点K20+886.448oA区在K39#墩设变压所一处(变压器容量为500KVA),主要负责本段内钻孔灌注桩、下部结构、现浇梁及附属工程的施工用电。B区以在58#墩设变压所一处(变压器容量为315KVA),主要负责本段内钻孔灌注桩、下部结构、现浇梁及附属工程的施工用电。三、主要施工机械设备和现场照明用电基本状况表一K19+528.559-K20+328.559A区施工机械设备及现场照明用电状况列表序号设备名称数量每台容量(KW)共计(KW)1钢筋调直机211222钢筋切断机47.0283钢筋弯曲机23.064沟通电焊机1223.4280.85对焊机11501506空压机17.57.57插入式振捣器201.1228潜水泵62.213.29水泵642410园盘锯22.85.611电刨22.85.612现场照明101013生活区用电5050合计：624.7(KW)表二K20+328.559-K20+886.448B区施工机械设备及现场照明用电状况列表序号设备名称数量每台容量(KW)共计(KW)1钢筋调直机111112钢筋切断机27.0143钢筋弯曲机13.034沟通电焊机823.4187.25对焊机11501506空压机17.57.57插入式振捣器151.116.58潜水泵42.28.89水泵642410园盘锯12.82.811电刨22.85.612现场照明101013生活区用电3535合计：475.4(KW)四、电源负荷计算:依据施工现场运用的机械动力和其他电气机具及照明用电量，依据施工进度安排中施工高峰段同时用电的机械设备的最高数量，采纳需用系数法分组进行计算，得出用电设备总容量，式中CoS为用电设备功率因数，施工最高为0.750.78,一般为0.65-0.75,Ki为需用系数,可按下表查用。用电设备组的同时需用系数Ki用电名称数量需用系数K数量钢筋加工设备310台ll30台Kl0.70.6电焊机310台10台以上K20.60.5室内照面K30.8室外照明K41.0A区用电负荷计算：（依据主要施工用电部位）A区为规划津北路以北施工区域用电,现场已设立一台S750010型三相降压变压器，主要为钢筋加工及生活区的用电。1 .施工现场所用全部电动机总功率P1.Pl=2*l1+4*7+2*3+20*1.1+7.5+22+6*2.2+6*4+4*2.8=133.9KW2 .沟通电焊机12台和1台对焊机额定用量P2：P2=12*23.4+150=430.8KVA3 .室内照明用电总功率P3：P3=50KW4 .室外照明用电功率P4P4=10KW5 .A区总计算用电量为P计：取cos=0.7,Kl=O.7,K2=0.5,K3=0.8,K4=1.0则pif=l.l（KlPlcos+K2P2+K3P3÷K4P4）=439.2KVA6 .A区变压器用量为P变：P变=1.05P计=1.05*439.2=461KVA当地现有高压供电为IOkV,现场施工动力用电须要三相380V电源，现设立的一台S7-500/10型三相降压变压器，其主要技术数据为：每台额定容量500KVA,高压额定线电压IOKV,低压额定线电压0.4KVo完全可满意规划津北路以北工程须要。B区用电负荷计算：（依据主要施工用电部位）B区为规划津北以南施工区域用电，主要供应钢筋加工及生活区的用电。1 .施工现场所用全部电动机总功率P1.Pl=I1+2*7+3+15*1.1+7.5÷16.5+4*22+6*4+3*2.8=93.2KVA2 .沟通电焊机8台和1台对焊机额定用量P2：P2=8*23.4+150=337.2KVA3 .室内照明用电总功率P3：P3=35KW4 .室外照明用电总功率P3：P4=10KW5 .B区总计算用电量为P计：取cos=0.75,Kl=O.7,K2=0.6,K3=0.8,K4=l.0则Pif=l.l(KlPlcos÷K2P2+K3P3+K4P4)=323KV6 .B区变压器用量为P变：P变=I.05P计=1.05*323=339KVA当地现有高压供电为IOkV,现场施工动力用电须要三相380V电源，施工现场选择一台S1.7-315/10型三相降压变压器，其主要技术数据为：额定容量315KVA,高压额定线电压IOKV,低压额定线电压0.4KV。但此变压器容量小于施工阶段用电量，考虑到超出量较小，而且对焊机运用频率很低，S1.7-315/10可满意施工须要。五、导线截面的选择施工用的机械设备的导线选择，主要是从用电设备的容量和导线的机械强度两方面考虑，线路采纳三相五线制，导线选用裸铝线和铝芯塑料线电缆。1、A区导线截面选择：由总配电柜沿线路方向引出D1.l一条主线，D1.l与其余各安排电箱进行T接，其导线截面选择分别为：D1.l导线截面选用：已知U线为380V,(dl1)=461KVA,¾XK=0.6,cos=0.7该路工作电流为：I线=(K×1000(D1.1)÷(1.73XU线XCoS)=60IA可选用1.J240mm2裸铝线，其持续容许电流为610A,因此D1.I-1.J(4X240+1X95mm2)配线满意要求。2、B区导线截面选择：由总配电柜沿线路方向引出D1.2一条主线，D1.2与其余各安排电箱进行T接，其导线截面选择分别为：D1.2导线截面选用：已知U线为380V,(dl2)=339KVA,取K=0.6,cos=0.75该路工作电流为：I线=(K×1000(D1.2)÷(1.73XU线XCoS)=413A可选用B1.X185mm2铝芯塑料线，其持续容许电流为420A,因此D1.2-B1.X(4×18+1×95mn)配线满意要求。3、安排电箱至开关箱导线截面依据用电器功率不同查表进行选择。六、配电系统布置安装和线路铺设方案1、系统形式选择本工程K19+528.559K20+328.559和K20+328.559K20+886.448分别采纳500KVA和315KVA变压器进行供电。依据施工平面图中各用电设备的位置、数量及现场状况，拟采纳放射式与树干式混合的配电系统方式，对负荷较远的主线采纳树干式配电方式。全线设一个总配电柜和一个总配电箱，主线方向每100米设一个安排电箱。由安排电箱到用电设备均采纳放射式，设备相互之间无干扰。2、线路铺设方案施工现场主要干线采纳电缆高空架设，钢筋加工机械电源采纳橡套电缆埋地穿管敷设，生活区照明采纳做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必需用橡皮绝缘电缆。配电干线除由总配电柜引出的场区照明支路和移动配电箱外，均采纳五芯橡皮绝缘线缆敷设。移动配电箱和各支路均采纳500伏BX橡皮绝缘电缆线。3、电气装置选择（1）总配电柜及安排电箱均设总隔离开关、分路隔离开关、总自动开关及分路自动空气开关，用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZIO型，刀闸开关用HD型，隔离开关的额定容量及自动开关的脱扣整定电流值依据各路电流的大小查表选择。(2)每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。(3)总配电柜装设一块0-45OV的电压表。(4)照明和动力分开，各用一个配电箱，每个配电箱分别安装一个两级漏电爱护器和刀闸开关。4、配电系统的爱护装置(1)整个系统采纳TN-S三相五线制爱护接零系统。在总配电柜处及分箱处做重复接地，接地电阻小于10欧姆。全部用电设备及配电箱均做爱护接零。(2)采纳爱护接零的同时还需设置漏电爱护器，实行总配电柜、安排电箱、开关箱三级配电两级爱护。总柜选用DZ151.E400/430漏电爱护。开关箱内选用的漏电爱护器其额定漏电动作电流不大于30mA,额定漏电动作时间小于0.1s,一级配电箱额定漏电动作电流不大于1200mA,额定漏电动作时间小于0.1s。5、电缆敷设方法电缆采纳架空的方式，规划津北路以北K19+528.559-K20+328.559沿右侧征地界内埋设木质电杆，电杆间距为30米，埋深1.5m,架空线离地6m以上。规划津北路以南K20+328.559-K20+886.448沿桥梁右侧在征地界内埋设木制电杆，电杆间距为30米，埋深1.5m,架空线离地6m以上。严禁架设在脚手架上，架空线装设横担和绝缘子。6、电器设备的设置应符合以下要求(I)同一级电箱内，动力和照明线路分路设置，照明线路宜接在动力开关上侧。(2)开关箱由安排电箱配电，开关箱内设一机一闸漏电，严禁一闸多用。(3)安排电箱与开关箱的距离不得超过30m,开关箱与其限制的用电设备的水平距离不得超过3m。(4)配电箱、开关箱应装设在干燥通风及常温的场所，四周应有足够二人同时工作的空间，四周不得堆放任何有碍操作、修理的物品。(5)配电箱、开关箱安装要端正、坚固。配电箱装设在坚实的支架上。固定式配电箱其下皮与地面垂直距离为1.4m,移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱中导线的进线口设在箱体底面，进出线口处加护套，要求各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。(6)配电箱、开关箱内的工作零线，通过接线端子板连接，并与爱护零线端子板分设，配电箱的外壳均作爱护接零。每台配电箱由DZ型短路器作总控，下设漏电爱护器，各设工作零和爱护零接线端,完全达到三相五线制要求，每台固定配电箱都有独立的重复接地线与箱内爱护零相接，重复接地电阻值应小于10欧姆。7、室内配线(1)室内配线必需运用绝缘导线，采穿管敷设，距地面高度不小于2.5m。(2)室内配线所用导线截面不小于2.5mm2,铜线截面不小于1.5mm2o(3)室内灯具不
