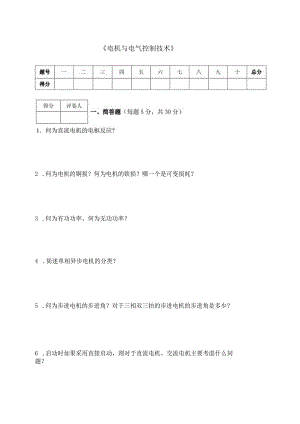

电机与电气控制技术2 .何为电机的铜损？何为电机的铁损？哪一个是可变损耗？3 .何为有功功率、何为无功功率？4 .简述单相异步电机的分类？5 .何为步进电机的步进角？对于三相双三拍的步进电机的步进角是多少？6 .启动时如果采用直接启动，则对于直流电机、交流电机主要考虑什么问题？第1页，共4页得分评卷人二、计算题（50分）1 .根据下图所示的绕组联结图画出向量图并确定出联结组别。（10分）2 .已知图中变压器一次绕组12接220V电源，二次绕组34、56的匝数都为一次绕组匝数的一半，额定电流都为1A。（8分）（1）在图上标出一、二次绕组的同名端的符号。（2）该变压器的二次侧能输出几种电压值？各如何接线？（3）有一负载，额定电压为Il0V,额定电流为1.5A,能否接在该变压器二次侧工作？如果能的话，应如何接线？3 .已知一台直流电动机铭牌数据如下：额定功率Ev=30kW,额定电压UN=220V,额定转速"N=1500rmin,额定效率办f=87%,求该电动机的额定电流和额定输出转矩。（6分）4 .一台并励直流电动机，并联于220V的电网上运行，已知a=l,p=2,z=398,诉二1500"min,=0.0103Wb,电枢回路总电阻（包括电刷接触电阻）Ra=OA7,Ijn=1.83A,pw=379W,pFe=276W,求：（12分）（1）此电机是发电机还是电动机？（2）电机的电磁转矩多大？（3）电机效率是多少？5 .一台三相异步电动机，额定功率外=50ZW,电网频率50Hz,额定电压380V,额定效率以=0.8,额定功率因素cos%=0.85,额定转速1470rmin,过载系数%=2.0,启动系数4=1.8。试求：（14分）（1）同步转速外;（2）极对数（3）额定电流/2；（4）额定负载时的转差率Syv。（5）求额定转矩7；,最大转矩7；,启动转矩7”。评卷人得分!三、综合题（20分）1.如图所示是一个三相异步电机的控制电路图。（I）请简要分析图示电路的工作原理及主要实现的功能。（10分）（2）假设某人操作的时候，按下SB2电机正常运行；稳定运行一段时间后，按下SB3,电机强烈震颤后突然停止运转，并且再次按下SB2,SB3电机没有任何反应，请分析一下电路可能出现了什么故障，是什么原因引起了这个故障，至少说出两种可能。（10分）
