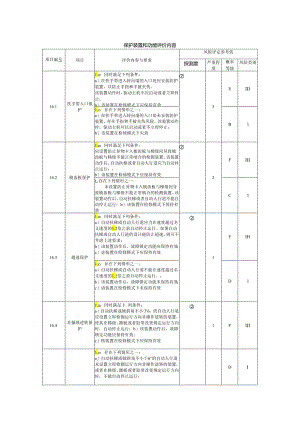

电梯保护装置和功能评价内容.docx

保护装置和功能评价内容项目编号项目评价内容与要求风险评定参考值探测度严重程度概率等级风险类别16.1扶手带入口保护1.a：同时满足下列条件：a）在扶手带进入转向端的入口处应安装防护装置，以防止手指和手被夹伤。该装置动作时，驱动主机不应启动或者立即停止；b）该装置在检修模式下应保持有效3EIII1.c：存在下列情形之一：a）在扶手带进入转向端的入口处未安装防护装置，存在手指和手被夹伤风险。该装置动作时，驱动主机可以启动或者不立即停止；b）该装置在检修模式下失效B116.2梳齿板保护1.a：同时满足下列条件：应设置防止异物卡入梳齿板与梯级间导致梳齿板与梯级不能正常啮合的检测装置。该装置动作后，自动扶梯或者自动人行道应当自动停止运行：；b）该装置在检修模式下应保持有效2FIIIIc.存在卜列情形之一未设置防止异物卡入梳齿板与梯级间导致梳齿板与梯级不能正常啮合的检测装置。该装置动作后，自动扶梯或者自动人行道不能自动停止运行；b）该装置在检修模式下保持有效C116.3超速保护1.a：同时满足下列条件：a）自动扶梯或自动人行道应当在速度超过名义速度的1.2倍之前自动停止运行。如果自动扶梯或自动人行道的设计能防止超速，则可不考虑上述要求：b）该装置动作后，故障锁定功能应保持有效：c）宓装置在检修模式下应保持有效1FIH1.c：存在下列情形之一：a）自动扶梯或自动人行道不能在速度超过名义速度的1.2倍之前自动停止运行。：b）该装置动作后，故障锁定功能未保持有效：c）齿装置在检修模式下未保持有效D116.4非操纵逆转保护1.a：同时满足卜.列条件：a）自动扶梯或倾斜角不小于6。的自动人行道应设置立即检测运行方向非操作逆转的装置，使其在梯级、踏板或者胶带改变规定运行方向时，自动停止运行：b）该装置动作后，故障锁定功能应保持有效；c）核装置在检修模式下应保持有效1FIII1.c：存在下列情形之一：a）自动扶梯或倾斜角不小于6°的自动人行道未设置立即检测运行方向非操作逆转的装置，或者在梯级、踏板或者胶带改变规定运行方向时，不能自动停止运行；DI项目编号项目评价内容与要求风险评定参考值探测度重度严程概率等级风险类别b）该装置动作后，故障锁定功能未保持有效；c）以装置在检修模式下未保持有效16.5梯级、踏板或胶带的驱动元件保护1.a：同时满足下列条件：a）应设置检测直接驱动梯级、踏板或胶带的元件（例如：梯级链条或齿条）的断裂或过度伸长的装置。该装置动作后，自动扶梯或者自动人行道应当自动停止运行；b）该装置动作后，故障锁定功能应保持有效；c）以装置在检修模式下应保持有效2FIII1.c：存在下列情形之一：a）未设置检测直接驱动梯级、踏板或胶带的元件（例如：梯级错条或齿条）的断裂或过度伸长的装置。该装置动作后，自动扶梯或者自动人行道不能自动停止运行；b）该装置动作后，故障锁定功能未保持有效；c）.装置在检修模式下未保持有效CI16.6张紧装置的1.a：同时满足下列条件：a）应设置检测驱动装置和张紧装置之间的距离意外延伸或减小超过20mm的装置。该装置动作后，自动扶梯或者自动人行道应当自动停止运行；1）该装置动作后，故障锁定功能应保持有效：c）意装置在检修模式下应保持有效2FIII移动检测1.c:存在下列情形之一：a）未设置检测驱动装置和张紧装置之间的距离意外延伸或减小超过20mm的装置。该装置动作后，自动扶梯或者自动人行道不能自动停止运行；b）该装置动作后，故障锁定功能未保持有效；c）以装置在检修模式下未保持有效CI16.7梯级或者踏板的卜.陷保护1.a：同时满足下列条件：a）应设置检测梯级或踏板的任何部分下陷而不能再保证与梳齿板的啮合的安全装置。该安全装置应设置在每个过渡圆弧段之前足够的距离（见如下表1和表2）处，保证下陷的梯级或踏板不会到达梳齿与踏面相交线。该安全装置可检测梯级或踏板的任一位置；b）该装置动作后，故障锁定功能应保持有效。注：上述要求不适用于胶带式自动人行道表1自动扶梯的制停距离1FIII名义速度Vm/s制停距离范围m0.500.201.00,项目编号项目评价内容与要求风险评定参考值探测度重度一严程概率等级风险类别0.650.301.30110.750.401.50ua不包括端点数值表2自动人行道的制停距离名义速度Vm/s制停距离范围m0.50O.20-l.OOfl0.650.307.30,0.75O.401.5(f0.900.55-1.70°不包括端点数值1.c：存在不符合任一下列条件的情况：a）应设置检测梯级或踏板的任何部分下陷而不能再保证与梳齿板的啮合的安全装置。该安全装置应设置在每个过渡圆弧段之前足够的距离（见表1和表2）处，保证下陷的梯级或踏板不会到达梳齿与踏面相交线。该安全装置可检测梯级或踏板的任一位置；b）该装置动作后，故障锁定功能应保持有效。注：上述要求不适用于胶带式自动人行道DI16.8梯级或者踏板的缺失保护1.a：同时满足下列条件：a）自动扶梯或自动人行道应能通过设置在驱动站和转向站的安全装置检测梯级或踏板的缺失，并应在缺口（由梯级或踏板缺失而导致的）从梳齿板位置出现之前停止。安全装置应当设置在驱动站和转向站内梯级或踏板的返回分支处，但该装置的检测元件不应位于过渡区段及过渡区段之间的直线区段；b）该装置动作后，故障锁定功能应保持有效1FIII1.c:存在不符合任一下列条件的情况：a）自动扶梯或自动人行道应能通过设置在驱动站和转向站的安全装置检测梯级或踏板的缺失，并应在缺口（由梯级或踏板缺失而导致的）从梳齿板位置出现之前停止。安全装置应当设置在驱动站和转向站内梯级或踏板的返回分支处，但该装置的检测元件不应位于过渡区段及过渡区段之间的直线区段；b）该装置动作后，故障锁定功能应保持有效DI16.9扶手带速度偏离保护1.a：应设置扶手带速度监测装置，当扶手带速度偏离梯级、踏板或胶带实际速度超出±15%且持续时间在5s15S时，该装置应使自动扶梯或自动人行道停止运行（如果自动扶梯或自动人行道设计上可避免扶手带超速，则允许不考虑扶2FIII项目编号项目评价内容与要求风险评定参考值探测度重度严程概率等级风险类别手带速度偏差超过+15%的要求）1.c：存在不符合下列条件的情况：应设置扶手带速度监测装置，当扶手带速度偏离梯级、踏板或胶带实际速度超出土15*且持续时间在5s15S时，该装置应使自动扶梯或自动人行道停止运行（如果自动扶梯或自动人行道设计上可避免扶手带超速，则允许不考虑扶手带速度偏差超过+15%的要求）CI16.10附加制动器的未释放故障保护1.a：同时满足下列条件：a）应设置检测在自动扶梯或自动人行道启动后附加制动器未释放的装置。当自动扶梯或者自动人行道启动后附加制动器未释放时，自动扶梯或自动人行道应当立即停止运行；1»）该装置动作后，故障锁定功能应保持有效1EIH1.c：存在下列情形之一：a）应设置检测在自动扶梯或自动人行道启动后附加制动器未释放的装置。当自动扶梯或者自动人行道启动后附加制动器未释放时，自动扶梯或自动人行道应当立即停止运行：b）该装置动作后，故障锁定功能应保持有效DI项目编号项目评价内容与要求风险评定参考值探测度严重程度率级概等风险类别16.11紧急停止开关1.a：同时满足下列条件：a）紧急停止开关的操纵机构应位于自动扶梯£1）对于自动扶梯,不应大于30m；2）对于自动人行道，不应大于40mo为保证上述距离要求，必要时应增加紧急停止开关。b）如果自动扶梯或自动人行道出口可能被建，D位于从自动扶梯或自动人行道乘客站立区域可触及的范围：2）在梯级、踏板或胶带到达梳齿与踏面相交线之前2.00m3.00m处:3）操纵机构（例如：按钮或手柄）中间位置4）如果布置和形状能够消除被钩绊的风险，则附加紧急停止开关及其附件允许设置于扶手装置的内侧或外侧，并符合下列规定：a）H向梯级、踏板或胶带一侧的扶手装置部5沿运行方向的盖板连接处（尤其是围裙板与护壁板之间的连接处）的结构应消除勾绊的风险。护壁板之间的间隙不应大于4mm,其边缘应呈圆角或倒角状。在护壁板表面任何部位，垂直施加一个500N的力作用于25cm2的面积上，不应出现大于4mn的缝隙和永久变形。如果采用玻璃做成护壁板，该种玻璃应是钢化玻璃。单层玻璃的厚度不应小于6mm。当采用多层玻璃时，应为夹层钢化玻璃，并且至少有一层的厚度不应小于6m11.1FIII项目编号项目评价内容与要求风险评定参考值探测度重度严程概率等级风险类别b）为防止碰撞，自动扶梯或自动人行道的周围应具有符合图A.1规定的最小自由空间。从自动扶梯的梯级或自动人行道的踏板或胶带起测量的高度hl2不应小于2.Inu扶手带外缘与墙壁或其它障碍物之间的水平距离（见图A.1中biO）在任何情况卜.均不应小于80mm；扶手带下缘与墙壁或其他障碍物之间的垂直距离不应小于25mm（见图3中bl2）o如果采取适当措施能降低发生伤害的风险，则该空间可适当减小。c）该装置在检修模式下应保持有效1.c：紧急停止开关不符合要求DI16.12驱动主机的驱动链过度松弛和断裂的检测1.a：同时满足下列条件：a）应设置检测驱动主机的驱动链过度松弛和断裂的装置。该装置动作后，自动扶梯或者自动人行道应当自动停止运行；b）该装置动作后，故障锁定功能应保持有效：c）该装置在检修模式下应保持有效1FIII1.c：存在下列情形之'：a）应设置检测驱动主机的驱动链过度松弛和断裂的装置。该装置动作后，自动扶梯或者自动人行道应当自动停止运行；b）该装置动作后，故障锁定功能应保持有效：c）该装置在检修模式下应保持有效DI16.13维护和修理用停止开关1.a：同时满足下列条件：a）在驱动站和转向站均应设置停止开关。对于驱动装置安装在梯级、踏板或胶带的载客分支和返回分支之间或安装在转向站外面的自动扶梯或自动人行道，应在驱动装置区域另设停止开关。如果机器空间设有主开关，则无需设置停止开关。b）该装置在检修模式下应保持有效2EIH1.c：存在下列情形之一：a）在驱动站和转向站均应设置停止开关。对于驱动装置安装在梯级、踏板或胶带的载客分支和返回分支之间或安装在转向站外面的自动扶梯或自动人行道，应在驱动装置区域另设停止开关。如果机
