2宁化县医院新建PPP项目扣件式钢管脚手架方案.docx

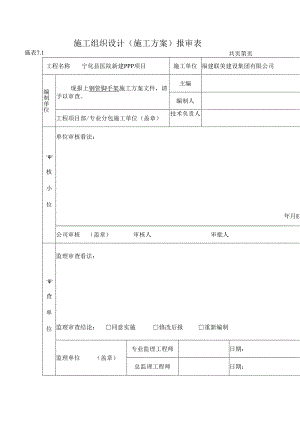

施表7.1施工组织设计（施工方案）报审表工程名称宁化县医院新建PPP项目施工单位福建联美建设集团有限公司编制单位现报上钢管脚手架施工方案文件，请予以审查。主编编制人工程项目部/专业分包施工单位（盖章）技术负责人核小位单位审核看法：年月E公司审核（盖章）审核人审批人查单位监理审查看法：监理审查结论：同意实施修改后报重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：共页第页宁化县医院新建PPP项目福建联美建设集团有限公司2016年11月20日第一章工程概况4其次章编制依据5第三章施工支配63.1、 施工进度支配63.2、 材料支配6第四章施工工艺技术74.1、 脚手架搭设的技术参数74 .1.l、分段搭设部位及搭设型式75 .1.2.其它技术要求94.2、 扣件式钢管脚手架搭设的工艺流程104.3、 施工方法及脚手架搭设步骤111.1 .1、落地式脚手架搭设的步骤114.3 .2、悬挑式脚手架搭设步骤124.4 3、四口、五临边防护施工154.4、 脚手架的拆除154.5、 文明施工措施164.6、 脚手架的检查与验收17第五章施工平安保证措施215.1、 脚手架平安组织保障215.2、 脚手架技术、平安措施225.2.1、 技术保障措施225.2.2.质量保障措施235.23、平安保障措施245. 2.4.脚手架平安达标管理245.3、 防电、防雷击、防台风、防火措施255.4、 应急救援预案275.5、 脚手架搭设、拆除的危急源辨识305.6、 脚手架搭设、拆除的预防监控措施31第六章劳动力支配31第七章脚手架的计算327.1、 钢管材质验算327.2、 连墙点的验算337.3、 钢管落地脚手架的计算347.4、 型钢悬挑脚手架的计算37第八章楼层转料平台的施工44第九章施工电梯平台的施工53第一章工程概况：1.1、 工程名称：宁化县医院新建PPP项目本工程位于福建省三明市宁化县翠江镇边贸东路北侧，现要开工的项目总建筑面积58490m2,本工程基础为先张法预应力高强混凝土管桩基础，上部结构体系为框架结构，建筑结构平安等级一级，设计运用年限为50年，抗震设防烈度为7度，本工程性质系公共建筑。序号楼号总建筑面积建筑高度一层层高二层层高三层层高其它层高屋面层高层i1门诊医技楼34890.Om221.4m5.Im5.Im5.Im5.Im4.6m4层2医住楼10350.Om231.95m4.5m3.9m3.3m3.3m4.2m9层陪护公寓7650.Om222.5m4.8m3.9m3.3m3.Om3.6m6层3感染楼5600.Om217.2m5.Om4.Om4.Om4.Om3.35m4层1.2、 建设单位:福建省福能宁化健康投资发展有限公司1.3、设计单位:福建省建筑设计探讨院I 4、监理单位:福建海川工程监理有限公司II 5、施工单位:福建联美建设集团有限公司III 、脚手架劳务分包单位：IV 7、本工程考虑到施工工期、质量和平安要求，故在选择方案时，应充分考虑以下几点：(1)架体的结构设计，力求做到结构要平安牢靠，造价经济合理。(2)在规定的条件下和规定的运用期限内，能够充分满意预期的平安性和耐久性。(3)选用材料时，力求做到常见通用、可周转利用，便于保养修理。(4)结构选型时，力求做到受力明确，构造措施到位，搭拆便利，便于检查验收。(5)脚手架的搭设，还必需符合JGJ59-2011检查标准要求，符合相关文明标化工地的有关标准。(6)结合以上脚手架设计原则，同时结合本工程的实际状况，综合考虑了以往的施工阅历，以医住楼为例(其余楼栋采纳落地式脚手架)采纳以下脚手架方案:：首层起先分段采纳落地式钢管脚手架搭设，搭设高度为18.9叫分段为：首六层；：六层以上采纳型钢悬挑脚手架搭设，悬挑脚手架最高搭设高度17.Inu具体施工方法详后述。其次章编制依据：2.1、 施工图纸：结施、建施图及部分节点图。2.2、 遵照规范、规程：建筑施工扣件式钢管脚手架平安技术规范(JGJ130-2011)建筑施工高处作业平安技术规范(JGJ80-2011)建筑施工平安检查标准(JGJ59-2012)建筑结构荷载规范(GB50009-2012)钢结构设计规范(GB50017-2014)建筑地基基础设计规范(GB50007-2011)混凝土结构设计规范(GB50010-2011)建设工程施工现场消防平安技术规范(GB50720-2011)建设工程施工重大危急源辨识与监控技术规程(DBJI3-912007)危急性较大的分部分项工程平安管理方法(建质200987号)关于转发省直监工程建筑施工转料平台平安技术若干规定的通知(福建省建设厅闽建建函200752号)建筑施工悬挑式脚手架平安技术若干规定(试行)(闽建科200419号)关于印发福建省房屋建筑和市政基础设施工程施工平安生产监督管理工作标准(试行)的通知(闽建20127号)编制建筑施工脚手架平安技术标准统一规定福建省平安防护图集本工程施工组织设计福建省及三明市有关文件要求。2.3、 参考资料：建筑施工手册(第四版)建筑施工脚手架好用手册(含垂直运输设施)杜荣军主编建筑施工计算手册江正荣著第三章施工支配：1.1. 施工进度支配：脚手架的施工紧密协作结构施工的进度。每栋每层的搭设外架脚手架时间应保证脚手架高于施工层一层的时间。每一悬挑架层在该层楼板板筋绑扎时，同步预埋和固定工字钢横梁的前后支点锚筋，用时半天。在每一层楼板板筋绑扎时，同步预埋和固定卸料平台的前后支点的锚筋，用时一小时。外架的预埋或搭设工作均不占用结构施工的工序时间，仅在悬挑架层的工字钢安装时，支配一天半的时间特地吊装和安装悬挑架横梁并在其次天下午模板支架起先搭设时，外脚手架应安装好悬挑梁并基本完成外围脚手架搭设，并在模板支架搭设过程中完成2步架体。3.2、材料支配：(1)本工程脚手架搭设所需的材料随脚手架的施工进度分批接连进场。材料需用支配表名称规格单位数量备注钢管48×3.6mm吨800扣件十字扣件个110000对接扣件个12000旋转扣件个9000工字钢16#m300010#m300钢丝绳6×19×14mmm20006×19×15.5mmm600g筋网片脚耳1000×800mm片40000平安网阻燃式密目平安网条4000(2)材料质量要求钢管宜采纳中48.3X3.6钢管，考虑市场上钢管的实际壁厚，设计计算按48义3. Omm取值，每根钢管的最大质量不应大于25kg,以适合人工操作。钢管质量应符合现行国家标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管（GBT3091）中规定的Q235一般钢管，钢管的钢材质量应符合现行国家标准碳素结构钢（GB/T700）中Q235级钢的规定。不得运用锈蚀严峻（斑点、剥皮）、弯曲、开裂的钢管。新钢管应有产品质量合格证和质量检验报告，并进行验收。扣件应采纳可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件（GB15831）的规定。扣件在螺栓拧紧扭力距达到65N.m时，不得发生破坏。扣件的附件（T形螺栓、螺母、垫圈）采纳材料符合现行国家标准碳素结构钢（GB/T700）中Q235级钢的规定，扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷。扣件与钢管的吻合面要接触良好，螺栓不得滑丝、夹紧钢管时，开口处最大距离小于6mm,必要时进行抗滑扭试验。悬挑脚手架用型钢采纳16#工字钢，其材质质量要符合现行国家标准碳素结构钢（GB/T700）或低合金高强度结构钢（GB/T1591）的规定。用于固定型钢悬挑架的U形钢筋拉环材质应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋（GB1499.1）中HPB235级钢筋的规定。脚手板选用钢筋网片脚手板，规格为100OmmX800mmo钢材质量应符合现行国家标准碳素结构钢（GB/T700）的规定。平安网：栏栏杆围网选用合格的编织的l8X6m的阻燃式密目平安立网。密目式平安网必需满意2000目/10CmXlOCnb并应尽量满意环境效果要求。第四章施工工艺技术：3.1. 脚手架搭设的技术参数：4.1. K分段搭设部位及搭设型式：（1）在脚手架的立杆底部铺设木模板，立杆底部设置扫地杆，从木模板往上距离不大于20Ommo架体立杆纵距Ia=1.5m,横距lb=0.8m,架体步距h=1.8m。扶手栏杆每步均设，在中部设置h=1.2m,最上一步设1.2m高护栏，平安网为阻燃密目平安网，脚手板为钢筋网片脚手板（附图一）。扫地杆:木垫板OC纵向水平杆§横向水平杆钢筋网片脚手板出名钢首脚手架侧立面示愈图I图号I附图一丽I制图I(2)首层起先分段采纳型钢悬挑脚手架搭设，采纳16#“工”字钢作为底座，预埋悬挑系统。因外墙装修须要，脚手架内立杆离墙距离为35Onm)。架体立杆纵距1.=1.5m,横距lb=0.8m,架体步距h=1.8m,悬挑脚手架最高搭设高度17.1m,(附图二)。4. 1.2、其它技术要求：(1)固端长度：建筑施工扣件式钢管脚手架平安技术规范(JGJI30-2011)规定“固定段长度不应小于悬挑段长度的1.25倍”，固定段应与建筑物牢靠连接。(2)至转角时,考虑转角处脚手架的搭设，在原结构悬挑钢梁上脚手架的内外排处安装一根6m长钢梁挑至转角，要求尾端必需置于三根悬挑钢梁上，并与钢梁焊接固定，防止滑移。钢梁只做承托作用，外排采纳15.5钢丝绳倒拉，钢丝绳底部拉设在脚手架外排转角立杆节点位置(附图六)。(3)脚手架采纳翻转搭设，主体施工阶段在底部脚手架满意拆除条件时将其拆除翻转至上一段进行搭设。装修阶段，在上部装修完成后，将脚手架拆除翻转至底部搭设落地架。扣件式钢管脚手架搭设的工艺流程4.2.1.落地式脚手架工艺流程：按脚手架立杆纵向间距铺设木模板一设置立杆一设置纵、横向扫地杆一搭设纵向水平杆一搭设横向水平杆一扶手水平杆一搭设剪刀撑杆一连墙杆拉设一张挂密目平安网一铺脚手板一验收一运用。4.2.2、悬挑式脚手架工艺流程：在建筑物楼层内正对脚手架立杆设置三道预埋，一道设置在离外墙面O.5m处，其次道设置在离外墙面1.5m处，第三道设置在第一、二道之间距离其次道0.2m一将16#“工”字钢穿入楼层U型环内锁紧在16#“工”字钢上设置立杆一设置纵、横向扫地杆
