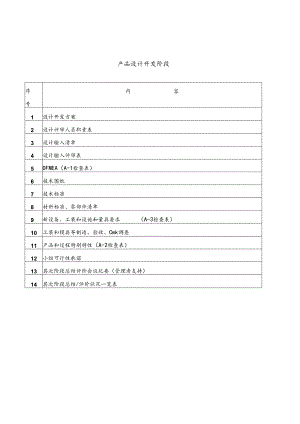

产品设计开发阶段序号内容1设计开发方案2设计评审人员职责表3设计输入清单4设计输入评审表5DFMEA（A-1检查表）6技术图纸7技术标准8材料标准、零部件清单9新设备、工装和设施和量具要求（A-3检查表）10工装和模具等制造、验收、Cmk调查11产品和过程特别特性（A-2检查表）12小组可行性承诺13其次阶段总结评价会议纪要（管理者支持）14其次阶段总结/评价状况一览表序号:名称设计开发方案时间起先结束型号5.185.19依据的标准/法律法规/技术协议的主要内容：技术标准：JB5088-91主要原材料标准：宝钢标准Q/BQB403-1999设计内容（包括产品主要结构/主要技术指标/功能/性能）：1、滤清器的产品结构与主要尺寸见样品。2、纸芯总成设计：滤纸盖板、滤芯纸（借用件）、中心筒（借用件）3、旁通阀总成设计：支架（借用件）、弹簧（借用件）、垫片（借用件）、密封圈（借用件）、滤纸托板4、上盖总成设计：上盖、盖板、壳体、弹簧、止回阀（借用件）、密封圈。5.主要性能包括总成密封性、耐破压力、原始阻力、滤清效率、脉冲疲惫、滤芯完好、总成耐高温、堵塞寿命、止回阀密封性、总成静压裂开、总成内部清洁度、总成内旁通阀密封性、总成内旁通阀的开启压力，详细要求见JB5088-91旋装式机油滤清器技术条件设计原理及工艺路途概述（可另加页叙述）设计原理：通过滤纸纤维排列阻挡流体中的颗粒杂质，过到净化流体的目的。初步工艺路途：见初步工艺流程图。方案评审：以上设计方案好用、可行。评审人员（签字）：编制/日期:名称机油滤清器设计评审人员职责表型号WM44002人员职责设计评定设计输入评审设计输出评审最终设计评审陈俭杰组织评审活动，供应评审资料，听取评审看法，汇总评审结果、评审纪要及评审表丛玉怀对产品检验和试验进行评审。刘东对产品的经济性、适用性和市场竞争状况进行评审。当没有顾客参与时，负责适应性的评审林建文对配套外购件、原辅材料的供应状况进行评审刘选清对配套外协件的供应状况及生产实力、生产进度支配状况进行评审戴秀容对装配工艺性、关键工艺进行评审生产车间对产品制造的可行性进行评审序号:编制/日期:审核/日期:批准/日期:序号:名称机油滤清器设计输入清单（客户名称：上海1.EO公司）时间起先结束型号WM440025.205.21序号内容来源份数备注1产品需求意向书销售部12JB5088-91技术部13产品设计开发方案技术部14设计任务书技术部15产品要求评审表技术部16原有技术资料（材料标准等）技术部17质量历史资料技术部1编制/日期:序号:名称机油滤清器设计评审表时间起先结束型号WM440025.215.21输入评审回输出评审口最终评审口序号评审项目评审内容评价改进建议1产品需求意向书产品主要技术要求是否明确、合理、可行。明确、可行无2适用标准JB5088-91标准是否可适用于指导产品设计适用无3设计开发任务书方案是否可行，能否满意用户要求可行无4产品要求评审表所输入的资料是否有考虑合同评审的结果。已考虑无5原有技术资料原有技术资料标准齐全适用无6质量历史资料已考虑了以前的问题适用无参与评审人员：技术部：销售部：生产部：质量部：供应部：生产车间：工艺员：顾客代表：结论:该产品设计输入资料充分反映了用户对产品的功能和性能的全部要求，不存在有不了解的地方，对全部标准均能充分理解，同时这些要求完整、清晰，不存在自相冲突的地方。因而该输入作为设计和开发的依据是充分与相宜的。序号:名称机油滤清器新设备、工装、模具清单时间起先结束型号WM44002是否须要增加设备新设备名称序号零件名称进度实际完成日期1壳体落料模5.236.52拉伸模3拉伸模4整形模5切边模6滤纸盖板落料拉伸模7拉伸模8切边模9整形模10滤纸托板落料拉伸模11冲孔模12盖板落料冲孔模13印字模14倒角模15整形模16冲压模17上盖落料拉伸模18冲孔切边模19整形翻孔模20整形模备注：本产品不须要新增生产设备和检测设备，但须要新制造部分模具。编制/日期:产品特性重要程度分级表序号:注：A-关键特性B-重要特性C-一般特性D-平安性产品名称机油滤清器产品型号WM44002代号序号零件名称工序名称产品特性描述重要程度特别特性ABCD产品特性壳体整形直径：67+0.2ABCD高度：17BC高度:66-0.2B直径：30C切边边宽度:4.5±0.1B高度:83.5C直径：76C磷化外观：无丝路、印痕、裂开、锈迹、露底等块陷A盖板冲焊接印高度：0.6+0.1B直径：6X2.5C直径：60C滤纸托板落料高度:5.5C直径：28+0.5B直径：62C滤纸盖板冲压高度：6.9C直径：27+0.2B密封圈(WM39003-2105)高度:2.5C直径：19.5C外观：无疙瘩和杂质C邵氏A硬度：70-5B密封圈(WM44002-0002)高度:5.5C直径：65C直径：57C直径：55C外观:无疙瘩和杂质C邵氏A硬度:70+5B小弹簧(WM39003-2103)高度:38C直径：18.5C外观：垂直、匀称C召卜氏A石更度：70-5B试脸压力（见图纸）B1.Eo有限公司产品特性重要程度分级表序号:注：A-关键特性B-重要特性C-一般特性D平安性产品名称机油滤清器产品型号WM44002代号序号零件名称工序名称产品特性描述重要程度特别特性ABCD产品特性滤芯纸折纸折数：60±1B折高:60+1B折宽：12mmC中心简切割高度：607B直径：37C外观：无毛刺、不歪斜C止回阀直径：49C直径：47C直径：23C直径：27.5C直径：33C高度：3C高度:5C高度:8.5C外观：无疙瘩和杂质C邵氏A硬度：70-5B总成滚边直径：71+2A总高度：86±2B外观:封口平滑C协作度：协作完好和密封B总成气密性:0.6MPa气压下保持10秒不泄漏A原始阻力：0025MpaA滤清效率：260%A脉冲疲惫：1.5万次完好A滤芯完好：0.35MPa压降下,中心管不应变形，滤芯不得有裂开、穿孔、脱胶等缺陷。A止回阀密封性：600±10mm油柱压头作用下，6小时的漏油量不超过0.11.A产品、过程特别特性清单序号:产品名称机油滤清器产品型号WM44002序号零件名称工序名称产品特性描述重要程度ABCD产品特性总成总成耐高温试脸:总成应在135°C的机油中浸泡192小时后，滤芯不应有脱月交、裂开、其它零件不应有永久变形或局部损坏。A堵塞寿命：压降007MpaB寸，不得低于3小时A总成的静压裂开：1.5MPa油压下，保持15min外壳无破损、渗油。A总成内部清洁度试脸：额定流量小于IO1.min的应不超过4mg.(1.min)额定体积流量2101.min的应不超过3mg.(1.min)1oA总成内旁通阀密封性试验：当阀前后的压力差值比规定开启压力低0.03Mpa时，漏油量应不低于0.21.minoA外观B旁通阀开启压力160±20KPAA过程特别特性壳体磷化温度及磷化槽参数见工艺文件A总成喷漆见工艺文件A盖板点焊焊接参数见焊接参数表A注：A-关键特性B-重要特性C-一般特性D-卜安性1.Eo有限公司零部件明细表产品型号WM44002产品名称机油滤清器序号代号名称数量材料备注1WM44002-1000纸芯总成11.1WM44002-1001滤纸盖板1电镀锌钢板SECE厚0.5自制1.2WM11005-1002滤芯纸1机油滤纸AK30/66CY1借用件1.3WM22002-2002中心筒1镀锡薄钢板厚0.25借用件1.4WM44002-1000旁通阀总成1WM39003-2102支架1电镀锌钢板SECE厚0.5借用件
