基于分布式可交易能源机制的光伏与储能联动产消者的市场运营策略.docx

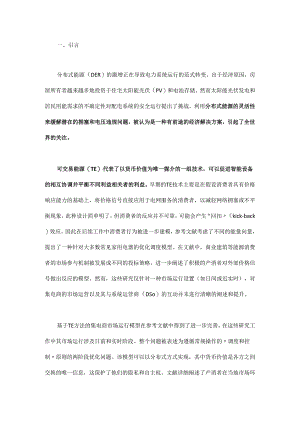

一、引言分布式能源（DER）的激增正在导致电力系统运行的范式转变。出于经济原因，房屋所有者越来越多地投资于住宅太阳能光伏（PV）和电池存储。然而太阳能光伏发电和居民用能需求的不确定性对配电系统的安全运行提出了挑战。利用分布式能源的灵活性来缓解潜在的拥塞和电压违规问题，被认为是一种有前途的经济解决方案，引起了全世界的关注。可交易能源（TE）代表了以货币价值为唯一媒介的一组技术，可以促进智能设备的相互协调并平衡不同利益相关者的利益。早期的TE技术主要是在假设消费者具有价格响应能力的基础上，将价格信号直接应用于电网服务的消费者，以减轻网络拥塞或不平衡现象，此种设计简单明了，但消费者的反应并不可靠，可能会产生“回扣（kick-back）效应。因此在后续工作中消费者行为被进一步建模，参考文献考虑了不同的能量向量，提出了一种针对大多数常见家用电器的优化调度模型。在文献中，商业建筑等能源消费者的市场参与机制被发展成不同的投标策略。进一步阐述了积极的产消者对外部价格信号做出反应的模型。然而，这些研究仅针对一种市场运行设置（如日间或近实时），对集电商的市场运营以及其与系统运营商（DSo）的互动并未进行清晰的阐述和提升。基于TE方法的集电商市场运行模型在参考文献中得到了进一步完善，在这些研究工作中其市场运行涉及日前和实时阶段。整个问题被表述为遵循常规操作的调度和控制原则的两阶段优化问题。该模型可以以分布式方式实现，其中货币价值是各方之间交换的唯一信息，这保护了他们的隐私和自主权。文献详细阐述了产消者在当地市场环境中的投标过程。不同于其他参考文献中的工作，文献的研究工作试图为能源产消者开发一个完整的TE市场运营框架，在此框架中引入了一个独立的市场运营商，在考虑网络约束的同时消除了系统运营商可能对消费者表现出的偏见。由上面描述可知，尽管当前工作已经提出了许多TE方案，但能源产消者的设备主要被假定为由上层代理(如集电商)直接控制。在参考文献中，TE技术应用于具有光伏和电动汽车(EV)充电设备的停车场集电商与本地贸易代理之间的交易，整体过程采用双边拍卖方法。在参考文献中，在微电网运营商控制微电网拥有的资产的情况下，TE被用于DSO和微电网运营商之间的交易过程。在参考文献中，集电商直接控制电动汽车之间的电力调度，使用提出的分层二分图(HBG)匹配方法来优化车辆之间的电力交换。能源产消者与他们的代理人之间的互动也得到了探索。为了激活产消者的需求响应，文献试图激活拥有储能系统的产消者与微电网所有者之间的交易。文献促进了投标方和需求方之间的交易能量，但是并未考虑能源产消者具有安排自身投标功能和结算的能力。每个住宅消费者的需求响应均被其提出的嵌套式TE方法激活，然而该机制仅涵盖灵活性采购，不包括正常市场运行和网络约束。一旦在建模过程中考虑了网络约束，消费者支付的成本就会增加，以降低电网的利用率。文献中考虑了安全性和网格约束。但是，假设DER由集电商直接控制，因此产消者的偏好没有得到充分尊重。基于动态电价的研究解决了基于分布式节点边际价格概念的网络成本问题；然而，由于配电系统的径向运行，某些位置（如馈线末端）的消费者的利益总是受到损害；因为与网络中的其他节点相比，这类用户的电力输送引起的功率损耗和电压降更高。尽管这种类型的设计考虑了诸如网损和（或）拥塞等网络影响，但它引入了对某些消费者的自然偏见，从而限制了其适用性。公平的市场运作模式不得在地理位置方面对消费者产生偏见；否则，将引入特殊政策来区分用户，这将导致实施这种系统的成本增加。此外，如文献所示，由于考虑网络约束导致的电能关税升高可能使得电力价格远高于正常零售价。文献使用了多领导者多跟随者（M1.MF）斯塔克伯格博弈方法对微电网（MG）之间的能源交易过程进行建模；其中，MG中的资产是由MG运营商直接控制的。文献提出了一种网络约束的分布式双边能源定价方案，在此方案中产消者之间的交易使用相互信誉指数以分布式的方法进行量化。迄今为止，针对集电商或产消者经济运行的可交易能源技术研究主要针对集电商或产消者的运营模式与外部市场信号的交互，或双方的交互作用。因此，缺少一个可以确保公正的操作、响应性、产消者的隐私以及避免违反电网运行安全约束的，且涵盖产消者、集电商和电网运营商利益的完整交互框架。由此，本文提出了解决上述问题的新型TE框架。具体来说，这项工作的贡献可以分为以下几个方面：（1）现有的TE研究大多基于开环机制，而我们的工作具有闭环特征，并结合了一个架构，其中集电商、网络运营商和产消者的利益被考虑在内。该领域以前的工作没有相同的机制或模型。（2）提出了一种创新的价格增量（PA）的概念并将其应用于所有产消者以激活响应，这可以避免在以前的工作中由于产消者所处的网络节点位置而使用动态关税引入的偏差。在以往的工作中，类似的PA概念仅在输电网的背景下被提及，或者如参考文献中所提议的那样被隐含在分布式节点边际价格（D1.MP）的概念中。有学者提出了一种包含PA概念的新方法，但是并没有考虑电网约束的影响。（3）与参考文献中的模型相比，集电商的作用得到了进一步的阐明和增强。在本文中，集电商不仅是能源交易产消者的代理人和市场参与者，也是电网调度和产消者之间的中介，制定并传播PA到产消者。本文提出的这种设置减轻了其他基于社区的市场中集电商的潜在繁重计算负担。本文的结构如下：第2节详细阐述了本文提出的TE框架；第3节对优化模型进行了详尽的描述；第4节给出了仿真结果和讨论；最后对本文的工作进行了总结。二、可交易能源系统框架本节首先对关税政策进行了探讨，之后详述了提出的可交易能源框架。（一）目前丹麦的关税模型关税可以根据客户的生产或消费以及连接的电压水平来定义。目前，许多国家没有对居民用户设置产能税，除了联网费外，他们只需为每千瓦时的电能消耗支付电费。此外，一些DSO采用分时电价来降低峰值负载。在丹麦，10月1日至3月31日期间的17:00-20:00时间段，DSO的高峰和非高峰负荷电价分别为每千瓦时0.09欧元和0.03欧元，而TSo的电价为每千瓦时0.01欧元。此信息不包含在集电商的优化模型中，因为无论能源价格如何，电价都由产消者支付，这就指出了产消者层面的能源管理功能的必要性。（二）提出的可交易能源系统框架在现有的研究工作中消费者的行为大部分都是基于价格-数量特征曲线进行建模。然而，在现实中逼近这样的曲线具有挑战性。此外，如果在外部制定这样的曲线，消费者的隐私可能会受到威胁。相反，随着可控家用太阳能光伏和存储（PVST）装置及在线电气设备的使用越来越多，产消者倾向于优化其自有能源的使用策略，以最大限度地实现自给自足并抵消产能的不确定性。家庭能源管理系统（HEMS）可以帮助产消者根据他们预测的生产和消费偏好来协调和优化他们的日程安排。这样一来，居民能源消耗信息可以不必共享给第三方，允许他们保留自己的隐私，而他们的能源消耗信息仍然可以参与到商业化行为中。配备HEMS的产消者可以直接参与电力市场，前提是他们被允许进入市场并拥有互动的手段。否则，他们与电力集电商/零售商签订协议，选择他们作为电能供应商；电力集电商的运营形式是将分布式资源集中起来参与市场运作。在后一种情况下，HEMS基于供应合同类型的信息与集电商通信以提交产消者的用电计划并获取价格。产消者和集电商之间的这种双向通信促成了可交易能源系统的生成。从电网运营商方面，为了确保高效的电网运行和实现网络安全，可以通过配电网独立运行商（DISO）在集电商与网络运营商之间设置TE框架。这样就可以建立一个可同时保证产消者、集电商和网络运营商的协同运作的TE框架。在此框架中，假设集电商与产消者之间有一个可变价格的合同，产消者根据相关集电商的预测电价以及预测的消耗和光伏生产来创建他们的用电计划。基于此，HEMS可以调整控制策略实现最小化电费（或在超额发电的情况下最大化利润）。在每个时间间隔内产消者的用电计划将由其绑定的集电商收集，然后集电商将根据其投标策略在市场上进行交易。所有集电商的调度将被发送到DSO以验证网络安全。如果没有违反拥塞或电压限制，DSO将接受该调度计划。否则，将由DISO触发在DSO与所涉及的集电商之间的协调机制，此机制以社会福利最大化为目标进行过程磋商。这个交易过程将生成一个价格量，代表了由于安全性而增加的成本。在本文中，这个价格量之后没有被有效地用来激活个人产消者交易过程。相反，在这项工作中，这个价格量被用来制定一个PA,它通过集电商传回给产消者，这代表了由于他们的用电计划而产生的电力网络成本。HEMS会将这个PA添加到原始预测电价中，重新安排用电计划，并再次提交给集电商。如果新的用电计划仍然导致违反网络约束，则该过程将重复，直到满足安全标准。事实上，这个PA相当于一个不偏向个人产消者的网络资费。整体概念架构如图1所示。PhysicalpowerlineTra11sactnecontrolsgnalHEMScontrolsignal(b)图1.（八）本文提出的可交易能源框架；(b)光伏和储能产消者的HEMS示意图。(三)产消者的滚动窗口运行方式产消者的能量调度将遵循一个向前滚动的时间窗口,其中预测的产能和用电消耗在时间窗口内是已知的。时间窗口长度设计为3h,分辨率为lh。本文建议的滚动窗口优化(RWO)模型如图2所示。HEMSplanonHEMSplanonwindow#2window#5HEMSplan3。IiingWindOW#2Windo：IRollingwindow#5|ROHingWindOW#11l，TI'I)23:000001:0002:0003:0004:0005:0006:0007:0008:00<JHEMSinformationupdatebasedon:/PVforecastinginformation/1.oadforecastinginformation/Retailpriceforecasting(variableelectricitypricentract)图2.由HEMS控制的光伏和储能产消者滚动调度过程。滚动窗口具有一定的长度（在文中的设定下为3h）,产消者在实际用能时间之前提交他们的用电计划。在每个滚动窗口中，TE过程的发生是为了确保当时没有违反约束的用电计划被接受。对每个时间间隔都将采用这种滚动的调度优化策略（向前移动3h的时间窗口）；所以只有在当前滚动窗口的第一个小时的用电计划将被有效采纳，而稍后时间间隔的用电计划将在下一个滚动步骤中进行修订。整体TE操作流程如图3所示；总流程为迭代过程，直到产消者的聚合用电计划满足电网约束后停止。第一步，光伏和储能产消者将首先根据其预测的价格和用能需求优化自己的用电计划，然后将用电计划提交给其绑定的集电商。在第二步中，汇总的用电计划将由集电商传递给负责的DSO。如果经过DSO核查并没有发现电网约束背离的行为，则该迭代过程将停止（第三步），集电商将去电力市场进行交易。如果违反了电网约束，将触发TE机制以帮助重新安排PVST产消者的用电计划，直到集电商与DSO之间达成一致（第四步）。之后，集电商将PA发送给其关联的产消者，然后从他们那里获得更新的用电计划。HEMS管理每个产消者的用电计划，并在其算法中添加PA信号以考虑其对产消者行为的影响。HEMSAggregatorInitialscheduleEqs(1)-(14)PowerscheduleEqs.(19H23)DISOPnceadderEqs(32).(33fnetworkissuesjr.elsestopshereU(W)SbW8pqosMNTEprocess_Eqs.(17).(18).(20)-(31)CostofsecurityEq.(28)TEprocess
