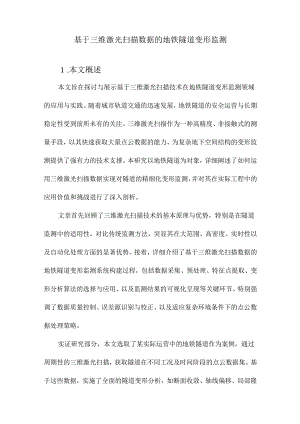

基于三维激光扫描数据的地铁隧道变形监测1 .本文概述本文旨在探讨与展示基于三维激光扫描技术在地铁隧道变形监测领域的应用与实践。随着城市轨道交通的迅速发展，地铁隧道的安全运营与长期稳定性受到前所未有的关注。三维激光扫描作为一种高精度、非接触式的测量手段，以其快速获取大量点云数据的能力，为复杂地下空间结构的变形监测提供了强有力的技术支撑。本研究以地铁隧道为对象，详细阐述了如何运用三维激光扫描数据实现对隧道的精细化变形监测，并对其在实际工程中的应用价值和挑战进行了深入剖析。文章首先回顾了三维激光扫描技术的基本原理与优势，特别是在隧道监测中的适用性，对比传统监测方法，突显其在大范围、高密度、实时性以及自动化处理方面的显著优势。接着，详细介绍了基于三维激光扫描数据的地铁隧道变形监测系统构建过程，包括数据采集、预处理、特征点提取、变形分析算法的选择与应用、以及监测结果的可视化呈现等关键环节。特别强调了数据质量控制、误差源识别与校正、以及适应复杂环境条件下的点云数据处理策略。实证研究部分，本文选取了某实际运营中的地铁隧道作为案例，通过周期性的三维激光扫描，获取隧道在不同工况及时间阶段的点云数据集。基于这些数据，实施了全面的隧道变形分析，如断面收敛、轴线偏移、局部隆起或沉降等典型变形模式的定量评估。同时，结合工程地质条件、施工历史及运营状况等因素，对监测结果进行综合解读，以揭示潜在的变形机理，为隧道的健康状态评估及风险预警提供科学依据。文章进一步探讨了基于三维激光扫描数据的地铁隧道变形监测所面临的挑战，如数据处理的复杂性、监测标准与规范的制定、以及与现有运维管理体系的深度融合等问题，并提出了相应的应对策略与未来研究方向。还讨论了该技术与其他监测手段（如GNSS.InSAR等）的集成应用前景，以期构建更为全面、立体、动态的地铁隧道安全监测体系。本文旨在通过对基于三维激光扫描数据的地铁隧道变形监测技术的系统介绍与实证分析，为相关领域的研究人员、工程技术人员及管理者提供理论指导与实践参考，推动该先进技术在地铁隧道安全监测中的广泛应用，以提升城市轨道交通基础设施的安全管理水平与应急响应能力。2 .三维激光扫描技术原理三维激光扫描技术，也称为激光雷达（1.iDAR）技术，是一种高精度、非接触式的测量技术，广泛应用于地形测绘、建筑测量、文化遗产保护等领域。在地铁隧道变形监测中，三维激光扫描技术发挥着至关重要的作用。其工作原理基于激光测距原理，通过向目标物体发射激光脉冲并接收反射回来的光信号，精确测量目标物体表面的位置和形态。激光测距的基本原理是通过测量激光脉冲从发射到反射回来的时间（飞行时间，TimeofFlight,TOF）来确定距离。具体来说，激光发射器发射一个脉冲激光，该激光在遇到目标物体后发生反射，反射光由接收器接收。由于光速是已知的，通过测量激光发射和接收之间的时间差，可以计算出激光脉冲到达目标物体的往返距离。三维激光扫描仪通常包含一个激光发射器、一个接收器和一个旋转扫描装置。在扫描过程中，激光发射器向周围环境发射激光脉冲，接收器接收反射回来的激光信号。同时，旋转扫描装置使得激光束在水平方向上旋转，从而实现对周围环境的全方位扫描。通过记录每个激光脉冲的发射和接收时间，结合扫描装置的角度信息，可以计算出每个激光点在三维空间中的精确位置。扫描完成后，获取的是大量离散的三维点云数据。这些数据需要经过去噪、滤波、配准等预处理步骤，以提高数据的准确性和可用性。随后，通过点云数据处理软件，可以将这些点云数据转换为三维模型,并进行进一步的分析。在地铁隧道变形监测中，通过对比不同时间点获取的三维模型，可以分析隧道结构的变形情况，为隧道的安全评估和维修提供科学依据。三维激光扫描技术在地铁隧道变形监测中具有明显优势，如高精度、非接触式测量、快速数据采集等。该技术也面临一些挑战，如数据处理复杂度高、环境因素影响（如烟雾、雨雾等）、高成本等。在实际应用中，需要综合考虑这些因素，合理选择和运用三维激光扫描技术，以实现地铁隧道变形的有效监测。3 .数据采集与处理在地铁隧道变形监测中，数据采集是至关重要的第一步。我们采用了高精度的三维激光扫描设备，对地铁隧道进行全方位、无死角的扫描。这些设备通过发射激光束并测量其反射回来的时间，从而精确获取隧道表面的三维坐标信息。数据采集过程中，我们特别注意确保设备的稳定性和精度，以避免因设备问题导致的数据偏差。同时，我们还对数据采集的环境条件进行了严格控制，如温度、湿度等，以减少外界因素对数据的干扰。采集到的原始三维激光扫描数据往往包含大量的噪声和冗余信息，因此需要进行预处理以提高数据质量。预处理的主要步骤包括去噪、滤波和坐标变换等。去噪过程旨在去除由设备或环境引起的随机误差和异常值，确保数据的准确性。滤波操作则用于平滑数据表面,减少数据中的高频噪声。坐标变换则是将采集到的数据从设备坐标系转换到统一的全球坐标系，以便进行后续的分析和比较。经过预处理后的数据被进一步用于变形分析。我们采用了先进的点云处理软件，对隧道表面的点云数据进行配准和对比，从而识别出隧道在不同时间段内的变形情况。通过对比分析，我们可以精确计算出隧道的变形量、变形速率和变形趋势等重要参数，为地铁隧道的维护和管理提供有力支持。同时，我们还利用数据处理软件生成了隧道变形的三维可视化模型，直观地展示了隧道的变形情况，为相关人员提供了更加直观、全面的信息。通过高精度的三维激光扫描数据采集和一系列的数据处理与分析步骤，我们能够有效地监测地铁隧道的变形情况，为地铁的安全运营提供有力保障。4 .隧道变形监测方法三维激光扫描技术，也称为激光雷达（1.iDAR）技术，是一种非接触式的测量技术，能够快速、精确地获取被测物体的三维坐标信息。其基本原理是利用激光测距原理，通过扫描器发射激光脉冲，激光脉冲在遇到物体表面后反射回扫描器，通过计算激光发射和接收的时间差，来确定扫描点与扫描器之间的距离。结合扫描器内置的精确角度测量装置，可以计算出每个扫描点的三维坐标。在地铁隧道变形监测中，三维激光扫描技术能够提供高密度的点云数据，精确反映隧道结构的形态和变形情况。扫描准备：在扫描前进行现场踏勘，确定扫描范围和扫描站点。根据隧道的实际情况，可能需要在隧道内部署多个扫描站点，以确保获取完整的隧道结构信息。数据采集：利用三维激光扫描仪进行数据采集。扫描过程中，操作人员需确保扫描仪的稳定性和扫描数据的连续性。对于较长的隧道,可能需要分多次扫描，并将多次扫描数据拼接在一起。数据预处理：包括去噪、数据拼接、坐标转换等步骤。去噪是为了消除由于隧道内部环境因素（如灰尘、水汽等）造成的误差点。数据拼接是将多次扫描的数据合并为一个整体，坐标转换则是将扫描数据转换到统一的坐标系中。变形分析：通过对比不同时间点的扫描数据，分析隧道结构的变形情况。这通常涉及到点云数据的注册、配准和比较。变形分析可以揭示隧道结构的整体变形趋势和局部变形特征。结果输出与解释：将变形分析结果以图形、报表等形式输出，并对结果进行解释。这包括变形量的大小、方向、分布等信息，以及可能的变形原因分析。扫描精度与分辨率：扫描精度和分辨率直接影响到变形监测的准确性。在扫描仪选择和扫描参数设置时，需要根据隧道的特点和监测需求来确定合适的精度和分辨率。数据拼接与配准：由于隧道空间复杂，不同扫描站点的数据拼接和配准是一个技术挑战。需要采用高效、精确的算法来确保数据的准确对接。环境因素影响：隧道内部的环境因素（如温度、湿度、灰尘等）会对扫描数据产生影响。在数据处理和分析时，需要考虑这些因素，并采取相应的校正措施。长期监测与数据分析：长期监测数据的积累和分析对于理解隧道变形的长期趋势至关重要。需要建立有效的数据管理和分析系统，以支持长期的变形监测和分析。5 .实验与分析本研究采用高精度三维激光扫描技术对选定的地铁隧道进行定期变形监测。实验设计遵循严格的空间与时间控制原则，确保数据采集的系统性和可比性。具体步骤如下：设备选择与布置：选用具有亚毫米级测量精度的地面三维激光扫描仪，其具备大范围、高速度的数据获取能力，适用于复杂地下环境的精细扫描。扫描仪按照预先设定的站位方案沿隧道轴线布设，确保覆盖隧道全断面及周边结构，同时兼顾关键构造物（如衬砌、联络通道、设备安装区等）的近距离详查。每个测站均进行严格标定，记录仪器参数及环境条件，以供后期数据处理校正。现场扫描：在非运营时段进行现场作业，以避免人员活动和列车运行对数据采集的干扰。遵循预设的扫描路径和角度，对隧道进行全面扫描，确保数据密度满足变形监测需求。同时，记录每次扫描的时间戳，为后续时间序列分析提供准确的时间基准。参照点设置：在隧道内稳定且易于重复测量的位置布设一组永久性参照点，使用高精度全站仪进行坐标测定，作为监控期内各次扫描数据的共同参考框架，以实现不同时间点数据的精确配准。原始数据预处理：利用专业激光点云处理软件，对采集的原始扫描数据进行噪声过滤、去冗余、空洞填充等预处理操作，提升数据质量。通过与参照点的坐标匹配，实现各次扫描数据的空间配准，确保不同时间点数据在同一坐标系下进行对比。变形特征提取：基于配准后的点云数据，采用表面拟合、网格化等方法构建隧道三维模型。针对隧道衬砌、拱顶、边墙等关键部位，提取关键截面、线型特征（如中心线、轮廓线等），并计算其几何参数（如曲率、倾角、截面积等）。应用离散点云差异分析算法，计算两次扫描间点云的云到云距离（CIoUdtoCIOUdDistance,C2C）,以量化隧道结构的局部变形量。变形趋势分析：依据时间序列的三维模型及变形特征数据，分析隧道在监控期间的整体变形趋势、周期性变化及异常波动。采用统计学方法（如移动平均、自相关分析等）识别变形的规律性，并结合工程地质、施工活动等因素探讨可能的成因。对于显著变形区域，进一步评估其对隧道结构安全的影响。案例验证与误差分析：选取部分已知发生变形或存在病害的区域作为验证案例，对比激光扫描监测结果与传统监测手段（如收敛计、全站仪测量等）的数据，评估本方法的监测精度与可靠性。同时，对整个监测过程中的系统误差（如仪器精度限制、数据处理算法误差等）和随机误差（如环境因素干扰、人为操作误差等）进行量化分析，为方法的优化与应用提供依据。通过对实验数据的深入分析，本研究揭示了地铁隧道在特定工况下的变形规律及其影响因素，验证了基于三维激光扫描技术的变形监测方法在精度、效率和全面性方面的优势。监测结果可为隧道维护决策提供科学依据，如指导局部病害整治、调整运营策略或预警潜在风险。研究成果对未来类似工程项目的变形监测实践具有重要的参考价值。本章节详细阐述了基于三维激光扫描数据的地铁隧道变形监测实验的全过程，包括数据采集、处理、分析及结果解读，展示了该方法在实际工程应用中的有效性和实用性。6 .结论与展望本研究以三维激光扫描技术为核心手段，系统地探讨了其在地铁隧道变形监测中的应用，旨在提升隧道结构安全监测的精度与效率。通过详实的数据采集、处理及分析，我们得出以下几点关键通过对实际地铁隧道进行高密度三维激光扫描，获取了精确的空间点云数据，成功实现了隧道形态的数字化重建。采用对比分析与统计学方法，证实了本研究采用的激光扫描技术在测量隧道几何参数（如断面尺寸、中心线偏移等）方面的高精度特性，其误差远小于传统测量手段，充分证明了该技术在隧道变形监测中的有效性和可靠性。基于扫描数据，我们成功识别并量化了多种类型的隧道变形现象,包括局部隆起、收敛、扭转等，并通过时空序列分析揭示了变形的发展趋势与规律。这些成果不仅加深了我们对地铁隧道运营期变形机理的理解，也为隧道健康状况的实时评估提供了科学依据。结合大数据处理与机器学习算法，我们开发了一套基于三维激光扫描数据的地铁隧道变形预警系统。该系统能自动识别异常变形，实时生成预警信息，显著提升了隧道安全管理的智能化水平，为预防重大安全事故提供
