垫圈厚度改薄？这个工艺可以有！.docx

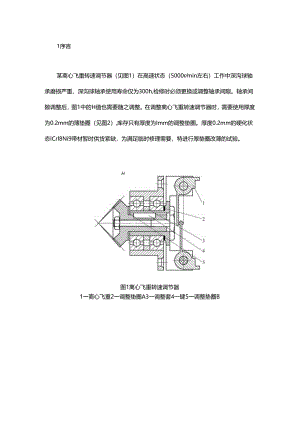

1序言某离心飞重转速调节器（见图1）在高速状态（5000rmin左右）工作中深沟球轴承磨损严重，深沟球轴承使用寿命仅为300h,检修时必须更换或调整轴承间隙。轴承间隙调整后，图1中的H值也需要随之调整。在调整离心飞重转速调节器时，需要使用厚度为0.2mm的薄垫圈（见图2）,库存只有厚度为Imm的调整垫圈。厚度0.2mm的硬化状态ICrl8Ni9带材暂时供货紧缺，为满足临时修理需要，特进行厚垫圈改薄的试验。H图1离心飞重转速调节器1一离心飞重2一调整垫圈A3一调整套4一键5一调整垫圈B图2调整垫圈A2厚度尺寸验算厚度切割方案如图3所示。线切割割开缝隙间的宽度假设为0.22mm,每件平面磨削假设需要0.18mm余量，每件平面校平假设需要0.01mm余量，这样就满足了每个厚Imm的垫圈改制成两个厚度0.2mm厚度的垫圈要求，即0.2×2+0.22+(0.18+0.01)×2mm=1mmo,0.2,应品厚面.0.22线切割缝隙,0.2,病品厚最0.01.0.18一校平余量平磨余量图3厚度切割方案3改薄实施过程(1)线切割加工将夹具找正固定在线切割工作台上，调整垫圈A的装夹方法如图4所示，用压板螺钉压紧，用502胶水沿待割垫圈外周点固，沿厚度中心割开。割开后用丙酮溶剂将粘接在夹具上的垫圈分解，下转平面磨削。线切割装夹方法分析：用502胶水辅助固定垫圈，首先可以防止切割中垫圈松动，其次可以防止线切割过程中垫圈发生翘曲变形。螺栓紧固后图4调整垫圈A的装夹方法（2）平面磨削加工线切割后，垫圈平面留有电火花烧蚀痕迹，烧蚀表面硬度降低（烧蚀变质层厚度为0.05mm）,且厚度不符合要求，必须用平面磨削方法加工。垫圈平面磨削的装夹方法如图5所示，因Ie门8Ni9材料无磁性，采用装夹一半，磨削一半，然后二次装夹磨削另一半，勤翻面，两面均匀去量。厚度控制在0180.21mm。平面磨削需注意如下事项：因ICrI8Ni9材料导热性差,所以需使用砂轮外圆周进行磨削；使用薄砂轮或者工作面修窄后的厚砂轮，并选用较软硬度的砂轮，及时修正砂轮使其保持锋利；采用较小的磨削深度（吃刀量一般不要超过0.01mm）,冷却液供应充分，防止磨削烧伤，保证材料不被退火，保持材料硬化状态。图5垫圈磨削平面装夹示意（3）压力校平经平面磨削后，存在二次磨削接痕，并且存在翘曲变形，为此,采用400kN冲床校平垫圈,上下模具工作面均为平板，连续冲击5次，即可校平。且厚度尺寸能够控制在0.180.2mm。关于冲床选用的相关计算如下。经杳冷轧不锈钢带的相关材料标准，硬化状态ICn8Ni9带材的强度为b=981MPa.经洛氏硬度机实测，垫圈所用的Imm带材硬度为3336HRC,换算为布氏硬度为306331HB.假设垫圈端面均匀受压，则需要压力F为F=PS（1）式中,F是压力（N）;P是压强（Pa）;S是垫圈受压面积（m2）。垫圈受压面积S计算如下S=11（D2-d2）4（2）式中，D是垫圈外圆直径（mm）;d是垫圈内孔直径（mm）。将D=20mm和d=15.2mm代入京2),可得S=132.7mm2=0.000132.7m2,假设P=(3O6O-331O)MPa府S=00001327m2代入式(1),可得F=(406065439239)N(406-439)kN。因此，选用400kN冲压机床进行校平。因垫圈平面不可能为绝对平整，校平时高点凸峰被压平，翘曲变形被矫正。且选用冲压机床的压力400kN<(406439)kN(理论计算变薄压力),故校平过程中不会过多变薄。4结束语按照上述方法已成功改制了20件薄垫片，经实际使用证明，效果良好，达到了试验目的。这种方法可推广应用于同类场合，特别适用于小型修理厂应急使用。
