垃圾中转站及洗手间施工组织设计.docx

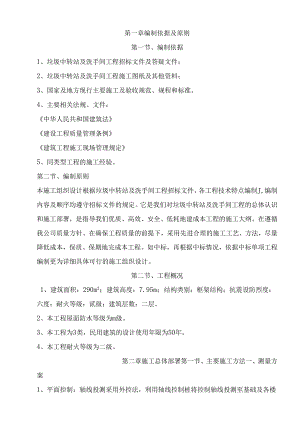

第一章编制依据及原则第一节、编制依据1、垃圾中转站及洗手间工程招标文件及答疑文件；2、垃圾中转站及洗手间工程施工图纸及其他资料；3、国家及地方现行主要施工及验收规范、规程和标准。4、主要相关法规、文件：中华人民共和国建筑法建设工程质量管理条例建筑工程施工现场管理规定5、同类型工程的施工经验。第二节、编制原则本施工组织设计根据垃圾中转站及洗手间工程招标文件、各工程技术特点编制J,编制内容及顺序均遵守招标文件的规定。它是我们对垃圾中转站及洗手间工程的总体认识和施工部署，是指导我们优质、高效、安全、低耗地建成本工程的施工大纲。在遵循我公司质量方针、在确保工程质量的前提下，采用先进合理的施工工艺、方法，尽量降低成本，保质、保期地完成本工程。如中标，再根据中标情况，依据中标单项工程编制更为详细具体可行的施工组织设计。第二节、工程概况1、建筑面积：290m2；建筑高度：7.95m；结构类别：框架结构；抗震设防烈度：六度；耐火等级：贰级；建筑层数：二层。2、本工程屋面防水等级为m级。3、本工程为3类，民用建筑的设计使用年限为50年。4、本工程耐火等级为二级。第二章施工总体部署第一节、主要施工方法一、测量方案1、平面控制：轴线投测采用外控法，利用轴线控制桩将控制轴线投测至基础及各楼层板面上，用经纬仪放出各平面控制线，再用尺量放出细部尺寸线。2、高程控制：设三个水准点（控制点），使用水准仪进行高程传递；采用外控,既利用内控点及平面线和利用在外墙边角及窗边墙垂直线。二、土方工程：土方开挖前采取护坡措施。采取机械开挖和人工辅助清槽。配备1台挖掘机和4辆自卸汽车，把土运至甲方指定地点。三、钢筋工程：所用的钢筋加工、制作均在现场加工制作。直径大于22的钢筋采用直螺纹套筒连接，1620的水平钢筋采用闪光对焊，竖向钢筋采用电渣压力焊，其余采用绑扎。四、模板工程：所用的模板加工、制作均在现场加工制作。采用复合木模板钢支撑，柱和梁均采用木模板；五、混凝土工程：本工程混凝土使用商品混凝土，按季节编制碎分项工程施工方案，对碎的浇筑顺序、浇筑方法、施工缝、配合比、外加剂等质量要求，均应做出明确规定。六、脚手架工程：建筑主体施工阶段采用双排钢管脚手架、装修阶段采用双排钢管脚手架、简易满堂脚手架。第二节、施工顺序安排一、总体施工顺序先地下后地上，先内后外，先湿作业后干作业，安装工程随土建穿插进行。二、具体施工顺序1、基础：挖土一清槽一杆探一验槽一垫层一基础（钢筋、模板、混凝土）一养护一回填土。2、主体结构，每层施工顺序：楼层轴线、标高引测放线一柱钢筋一支柱模一柱混凝土一拆模一楼板（梯）支模一楼板（梯）钢筋一预留、预埋一楼板（梯）混凝±-养护一楼板（梯）拆模一墙体砌筑。3、屋面工程：现浇混凝土屋面压平、装修保温层一找坡层一防水层分保护层。4、室内装修：安装门窗框安装一顶面一墙面一地面一门窗安装。5、所有安装工程的预留、预埋工作随主体结构施工穿插进行。第三节、施工组织一、施工管理机构1、管理体系本工程拟采用项目法施工管理，施工现场成立项目经理部，实行项目经理负责制。建立以项目经理为主的施工管理系统和以项目总工程师为主的技术管理系统，形成完整的项目施工组织管理体系。项目经理部组成项目经理部设项目经理、项目副经理、项目总工程师各一人，职能部门主要设施工组、技术组、质量组、安全组、材料组等部门。工程项目管理机构设置下图：项目经理技术组材料组序号1钢筋施工队施P施工队MH模板施工队质量组装修施工队项目副经理技术负责人负责落实工程生产、安全、设备、物资以及文明化施工的实施负责工程技术、资料指导管理,进行质量监控,领导工程创优4技术组负责施工技术、质量、文明化施工、用料计划、技术资料管理5施工组负责对施工生产、安全、质量及现场管理6材料组负责工程物料的采购、现场材料管理和材料价格信息收集7质量组负责对工程的施工质量、试验、施工资料进行全面控制管理、监督检查8安全组负责对工程的安全和文明施工进行全面控制和监督检查9财务组负责工程资金管理和对成本进行控制二、劳动组织项目经理部将组织优秀施工队伍进行工程施工。根据工程情况，我们将组织以下专业作业队施工：1、模板作业队：负责模板加工、支架、拆除等工作，组织3个班组分别施工梁、板，柱和楼梯部分。2、钢筋作业队：负责钢筋加工、绑扎、钢筋接头连接等工作，分别组织3个班组进行梁、板和柱钢筋施工。3、碎作业队：负责役的浇筑工作。4、水电作业队：组织两个班组分别负责电气和给排水工程的施工。5、砌筑作业队：负责墙体砌筑工作。6、抹灰作业队：负责墙体抹灰和初级装修工作。7、装修作业队：分别组织数个班组进行装修作业。8、特种作业队：负责起重机械操作、指挥，脚手架搭设，机电维修等工作。第四节、施工进度计划本工程我公司以甲方开工令时间为准，总施工工期为100日历天。施工进度计划详见施工进度计划网络图。第三章施工准备第一节施工准备工作计划表序号准备工作简要内容开始日期一截止H期1技术准备审查施工图纸；编制实施性施工组织设计；制定施工计划管理具体措施；制定工程创优规划，明确创优目标;做好现场查勘记录；测量仪器的计量鉴定。开工前5日2临时水、电准备制定切实可行的现场临时用水、用电计划开工前5H3施工人员准备按照投标书中的项目部配备情况，组建现场项目经理部。开工前3日4材料准备制定材料定货、进场计划；根据施工图纸汇总材料用量；做好材料试验工作计划。开工前75机械设备准备编制机械设备进场计划；组织前期所用机械设备进场。开工前5H第二节、技术准备一、技术准备1、组织技术人员认真审查施工图，了解设计意图及要求，对图纸疑点认真记录汇总，并在实施前予以解决。2、编制实施性施工组织设计及主要分部分项工程施工方案，尤其是针对工程中特殊、关键过程，编制有针对性、可操作的施工方案或作业指导书，并对其实施过程监控。编制以下专项施工方案：施工测量方案土方工程施工方案基础工程施工方案主体工程施工方案装修工程施工方案钢筋工程施工方案模板工程施工方案混凝土工程施工方案脚手架施工方案冬季施工方案3、加强施工计划管理，制订物资定货计划、设备进场计划、试验工作计划、质量检查验收计划、样板间（工序）计划等。4、制定工程创优规划，明确质量目标。二、技术准备1、进行详细的现场调查，做好查勘记录。2、现场交接桩和复测，并依据设计图纸、业主提供的坐标点和已知水准点，复核建筑物控制桩，引入高程控制网水准点，及时报验监理。3、料源合格性测试分析、定点；大模板设计及加工制作。4、测量仪器的计量鉴定。技术准备按时间进程分为前、中、后三个阶段，前期是基础，中期是强化，后期是完善，需要做到项目齐全，标准正确，内容完善，计划超前，交底及时，重在落实。第三节、施工用水一、施工给水1、楼层施工用水随主体施工进度安装立管，在管道井内设立一根DNloO消防、给水立管，各层设一个DN65消火栓，确保消防用水。2、临时给排水选用镀锌钢管和铸铁管，并进行防腐。室外消火栓为地下DN65消火栓，室内配置消火栓箱并均配套30m水龙带和水枪一把。二、现场排水：1、搅拌机的含水泥污水经过现场沉淀后，排入污水管道。2、生活区和施工现场的雨水直接进入场区雨水口。三、施工现场消防1、施工现场用水按消防用水量51./S,确保满足一处消火栓使用水量。2、施工区域内设三个室外地下消火栓(DN65),并均配备50m水龙带及水枪。四、水量计算按最不利施工阶段(结构抹灰阶段)计算：1、施工现场工程用水量qlql=KlQlNlK2(T1t8×3600)式中：ql施工用水量(1./s)；Kl未预计的施工用水系数取1.1；Ql季度工程量(m3)；Nl施工用水定额取混凝土养护7001./m3；Tl季度有效工作日(d)；d每天工作台班数；K2一一用水不均衡系数取1.5。计算得：ql=0.9(1./s)2、施工机械用水量q2q2=KlQ2N2K3/(8X3600)式中：q2机械用水量(1./s)；Kl未预计的施工用水系数取1.1；Q2一一同种机械台数(台)；N2施工机械台班用水定额挖掘机2501./m3/台班，汽车6001./台/昼夜,对焊机3001./台/h；K3一一施工机械用水不均衡系数取2.Oo计算得：q2=0.64(1./s)3、施工现场生活用水q3q3=PlN3K4(t8X3600)式中：q3施工现场生活用水量(1./s)；Pl一一施工现场高峰人数(人)，按300人计；N3一一施工现场生活用水定额(201./人班)；K4施工现场用水不均衡系数取1.4；t一一每天工作班数。计算得：q3=0.15(1./s)4、消防用水量q5取151.s°5、总用水量Q：ql+q2+q3+q4=0.9+0.64+0.15=1.69<q5=15(1./s)考虑10%的管网漏损，所以总用水量为：16.5(1./s)6、确定供水管管径(mm)计算公式：D=4QJI,X1000(m)式中：D一一配水管管径(m)；Q计算总耗水量(1./s)；V管段中水流速度取1.5(ms)经计算D=118mmo所以供水主干管管径确定为DNlOOmm。第四节、施工用电一、总体布置从甲方指定地方引电源至现场附近，设一总配电箱加电度表计量。由总配电箱采用放射方式配出，用电缆直埋或悬挂方式分路向用电点供电。二、施工用电计算结构施工和装修相比，结构施工用电容量较大，因而按照结构施工时的用电容量进行计算。PC=KlXPl=O.6×435.65=261.39KW其中：PC为施工用电容量Kl为设备同时使用系数，取0.6Pl为设备同时使用最大容量2、照明用电PO=1.10(K2P2+P3)=1.10(0.8×10+20)=30.8(KW)其中：PO为照明用电容量K2室内照明同时使用系数，取0.8P3为室外照明容量3、最大用电量P=PC+P0=261.39+30.8=292.19(KW)施工现场临时用电将另行单独编制详细的施工方案。拟投入工程主要机械设备表序号机械或设备名称规格型号数量国别产地制造年份额定功率KW生产能力备注1挖掘机WYlOO1日本1999完好2装载机Z1.5001徐州200080.5完好3自卸汽车IOT3长春2000完好4汽车吊8zT1长春2001完好5碎搅拌机J5003扬州199911完好6砂浆搅拌机HJ200A3徐州20024完好7钢筋弯曲机WDP43青岛19992.8完好8钢筋切断机GDP403青岛19995.5完好9钢筋调直机GJG-143青岛20002.5
