一套非常全面的弱电施工图设计说明.docx

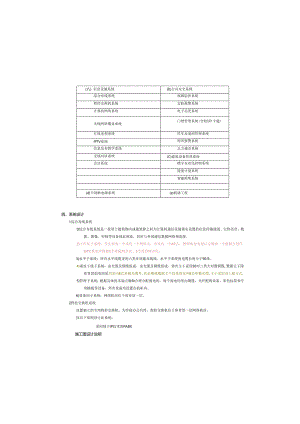

（八）信息设施系统(b)公共安全系统综合布线系统视频监控系统程控交换机系统安防报警系统计算机网络系统电子巡更系统无线网络覆盖系统门禁管理系统(含校园卡通)仃线电视系统停车及道闸管理系统IPTV系统周界报警系统信息发布教学系统五方通话系统无线对讲系统(C)建筑设备管理系统会议系统楼宇自动化控制系统能量计量系统智能照明系统(d)不间断电源系统(e)机堵工程四、系统设计1综合布线系统D综合布线系统是一套用于建筑物内或建筑群之间为计算机通信设施预先设置的信息传输通道。它将语音、数据、图像、控制等设备彼此相连，同时与外部通信数据网络相连接。2)工作区子系统：学生宿舍一个床位一个网络点，吊顶内一个AP点，教师宿舍电视后方隙留一个数据点用作IpTY,教室内预留5个校园网点位、5个设符网点位。3)水平子系统：所有水平线缆采用六类非屏蔽双线线。水平子系统的电缆长度小于90米。4)垂直干线子系统：由光缆及铜缆组成，由光缆及铜缆组成，谱音主干采用50对三类大对数铜缆,数据主干除体育馆弱电间采用室内8芯单模光缆外，其余楼栋数据主干均采用室外8芯单模光缆,主干采用双上联方式.5)管理子系统：根据具体的末端点数fit合理分配弱电间，每个弱电间里由铜缆、光纤配线设备、彩色标签和专用跳线等设备，所有设备均设置在机柜内。6)设备间子系统：网络机房位于体育馆一层。2程控交换机系统设置独立的专用程控交换机，为学校办公共用。程控交换机位于体育馆一层网络机房。按以下原则设计此系统：采用基于IP技术的PABX越工图设计说明弱电设计一、工程概况本项目概况见建筑专业概述。二、设计依据1建设设计单位提供的建筑CAD图纸.2方案公司提供的扩初点位和架构36智能建筑设计标准(GB50314-2015)4综合布线系统工程设计规范(GB50311-2016)56建筑物防雷设计规范(GB50057-2010)66数据中心设计规范(GB50174-2017)7民用闭路监视电视系统工程技术规范(GB50198-2011)8G建筑电气工程施工质量验收规范(GB50303-2015)96建筑物电子信息系统防雷技术规范(GB50343-2012)10安全防范工程技术标准(GB50348-2018)11厅堂扩声系统设计规范(GB50371-2006)126视频安防监控系统工程设计规范(GB50395-2007)13出入口控制系统工程设计规范(GB50396-2007)14公共广播系统工程技术规范(GB50526-2010)15电子会议系统工程设计规范(GB50799-2012)16建筑设备监控系统工程技术规范(JGJ/T334-2014)17安全防范系统通用图形符号GT74-2017)18停车场(库)安全管理系统技术要求3(GA/T761-2008)19安全防范系统验收规则(GA308-2001)206视频安防监控系统技术要求(GA/T367-2001)216入侵报警系统技术要求(GA/T368-2001)226电子巡查系统技术要求(GA/T644-2006)23安全防范系统雷电浪涌防护技术要求(GA/T670-2006)其它有效的相关规范及标准注：相关技术规范以国家有关部门最新颁布的标准及规范为准.三、设计范Bl(j)主要设备设置在体育馆一层网络机房.5 室内移动通信穰盖系统本系统设计由电信通讯运营商负责完成系统桥架、设备及管线整体设计。6 有线电视系统（八）校园楼宇之间使用光端机设备，采用光纤传输。(b)本系统应按照当地人广电要求进行设计，并满足当地的广电网络建设要求。(c)电视终端布点原则：教学楼/教职工宿舍/其它。(d)当地广电及法律允许的前提下，外籍教职工可观看规定苑闹内的境外频道。(e)主要设备设置体育馆层网络机房。7 IIjTV系统本系统设计在综合布线系统中统一设计。8 信息发布教学系统（八）网络设番和终端显示屏组成,后台推送教学课程信息等。(b)设置在学校大门，教学楼门口，教室，宿舍门口，体育馆门口，幼儿门口等。(C)信息发布系统接入校园设备网进行统一管理。(d)中心控制设备设备设置在安保中心机房，服务器等设置在网络机房。9会议系统1 .在教学楼考试厅设置考场广播，考场具备基本的广播功能，同时能支持有线话筒扩声，U就点播、FM/AM接收电台播放功能。2 .教学楼层家长会议量设置投影机及投影幕,并配悠多媒体桌插满足会议投影需求：设计吸顶扬声器满足会议扩声需求。3 .教学楼层校长办公室隔壁会议室1设置视频会议系统，支持视频会议，以及实现电话会议功能:会议室内设置台75寸智能电视作为显示、无线投屏使用.4 .所有会议室及考试厅设计方案均需配合装修：次深化.10停车及道闸管理系统（八）学校统一进行车辆进校园及人员道闸进门记录管理，学校大门口、侧门、幼儿园大门各设餐一套1进1出的基于视频车牌识别的车辆管理系统，预留外来车辆收费功能.(b)学校大门口、侧门、幼儿园大门及对外出入口分别设置1台人行道闸人脸识别进出闸机,(C)人行道闸应支持刷卡、人脸识别、指蚊、二维码等功能。(d)主要设备设置在消防控制室。11电梯五方对讲系统(a) 实现电梯机房、轿即、基坑、轿顶、消控室之间通话。(b) 该系统电梯机房至消防控制室的管、线的提供及敷设，系统设德由电梯厂家供应安装及调试.12视频监控系统ii电话系统的UPS供电时间不小于2个小时。iii行政办公采用模拟电话主要功能留言(话音邮箱)服务FCS,至少3国语言传真电话转移呼叫电话保持及返回会议电话话务量测计障碍自动测试等待音乐服务缩位拨号数据传输保密用户分机性能限制等。3 计算机网络系统a)学校计算机网络系统分为校园网(学生.和办公宽带上网所使用的有线和无线网络)、校园安防设备网(用于安防、BA等设备的接入)，这2类网络必须实现物理结构上的隔离。设备设置在网络机房。b)校园网网络拓扑为二层的星型千兆以太网结构,分为接入层和核心层架构。设备网网络(除视频监控系统)拓扑为二层的星型千兆以太网结构,分为接入层和核心层架构：视频监控设备网络采用基于无源光网络的三星架构.配线间的楼层交换机通过光纤连接到网络机房的核心交换机.C)校园网无线网络覆盖集中式管理配置无线AP控制器.d)校园网和设备网均配置安全防火墙和路由器。e)校园网和设备网核心层核心路由交换机选择采用双核心、双电源配置;接入层选用24口交换机,下行端口为10/100/1QOQMbPS自适应,上行端口为IGbps,接入负载需POE供电时需选用POE交换机，所有接入层交换机支持堆段.f)主要设备设置在体育馆一层网络机房。4 无线网络覆盖系统（八）无线网络应置盖全区域，如操场、体育馆、教学楼、办公室、教职工宿舍,剧院等。(b)无线网络覆盖可限时段限区域开放无线覆盖范闱。(c)集中式管理配置无线AP控制器。(d)要求使用AP管理平台,统一界面对无线网络实现可视化管理(带宽使用情况、无线终端监控状况等、统一管理策略下发配置下发等)(e)可便捷访问认证(笔记本用户访问认证、短信认证、二维码认证、临时认证等。)(f)可使用现有聊天平台推送(如微信(g)所有高密度无线接入点必须达到千兆上行传输的要求。（三）AP要求支持802.llb/g/n和802.Hac,使用频率为2.4GHz和5GHz,场强：-65db(2.4G和50.(i)无线AP的安装位置需要与内装设计师协调完成。a)设计一套离线式电子巡更系统.b)系统可自动生成分类报表并打印，对失盗、失职进行分析，信息的存储应不少于90天。c)系统可多次、多线路、多方向的交叉管理，记录清楚、准确无误，采用人与技防相结合的方法加强保安队伍内部管理。d)主要设备设置在消防控制室。15门禁管理系统（八）系统采用TCP/IP或总线的通讯方式，联网门禁可以对门的开关状态进行远程管理、记录及设置。(b)门禁系统可接入学校设备网，采用V1.AN方式划分。(C)每个门禁单元由门禁、电锁、出门按钮、电源、玻璃破碎按钮、门磁等组成，所有的门禁须带门破反馈，可通过远程查看门的开闭状态。(d)涉及重点区域的门禁可结合视频监控系统的摄像机联动，实时调取图像.(e)由管理部门指定区域门禁设备可人脸识别、指纹识别开门进出。(f)门禁安装位置：主要后勤办公室、校长室、园长室、总出纳办公室、有人值守的变(配)电、供水泵房、电梯机房、通信机房、空调机房等重要设备机庙的出入口、非开放式顶层平台出入口、化学实验仓库、化学实验室、计算机网络中心、消防控制中心、校(园)区出入口等。(g)软件系统具有一卡通功能，支持消费功能，消费机设置区域：宿舍、食堂、宿舍进出口及其它功能区域，需结合食堂、餐厅、宿舍等区域装修深化。（三）门禁卡通设备应支持刷卡、人脸识别、指纹、二维码等功能。(i)主要控制设备设置在消防控制室。16无线对讲系统1)无线对讲系统在管理部门、安保等人员日常工作中提供及时通话，以方便工作人员实时、快速的处理相关工作或紧急事件.2)设计一套数字无线对讲系统，考虑4个频道，来满足本项目的使用要求。具体亦可根据物业管理需求实现多组通话。3)应提供足够的天线，有关的设备及配件须确保无线对讲信号可浸盖所有区域，包括所有的楼层楼梯、电梯、电梯厅，所有公共区域、机电设备附、室外消防通道、周边红线内等区域。4)对讲机及相关设备的数量可根据工程人员及安保人员人数由物管确定，包括皮带扣、皮套、充电器和相关配件。5)无线对讲系统的组网及采用频率须获得当地无线电委员会或有关部门许可。6)天线分布系统采用无源器件连接，要求美观并降低故障率。17周界报警系统D主要采用6线制张力电子围栏周界用栏。并架设摄像机环顾周界闱墙区域.2)红外对射围栏出入口区域使用。a）视频监控系统应采用基rIP网络的数字视频监控系统，由UPS统一供电。b）视频监控接入学校设备网，需划分独立V1.AN.视频监控网络采用.层架构，即核心交换机-O1.T（光线路终端）一一ONU（光网络单元）方式，光纤白O1.T经分光器接入位于各楼层弱电间的ONlh各摄像机接入位于各楼层弱电间的ONU.c）全部采用彩色的108OP的摄像机。关于不同的功能区域不同类51的摄像机。CI）摄像机采用六类非屏蔽双线线，主干采用光纤架构，布线系统设计必须符合所有相关的结构化布线参数,满足综合布线系统的要求。e）录像保存时间不少于30天，部分重要区域,如IT机房，消控室需要保存录像90天。存储时间应符合当地公安部门的要求。f）学校对外出入口采用人脸识别系统.g）所有的对外出入口、主要通道、食堂内部、电梯厅、电梯轿制、食堂、食堂厨房、财务室、剧院、体育馆、操场、宿舍、教学楼内部走道、所有教室内、车道入口、室外的车道、室外停车场、地下停车场、通向屋顶的门、计算机网络机房、消防控制中心、主耍机电机房的门外入口、与其他地块交界的区域/门等。h）采用46寸大屏拼接方案，设置3x6共18台显示屏。i）主要显示及控制设备设置在体育馆一层监控中心，存储及核心交换设备设置在体育馆一层网络机房.13安防报警系统a）在财务出纳室、档案室等重要行政用房的出入口、仃线广播（电视）中心、网络控制室、危化物品等重要存放场所、无人值守的变（配）电、供水泵房、电梯机房、通信机房
