110kV鼎孚改建综合项目施工组织.docx

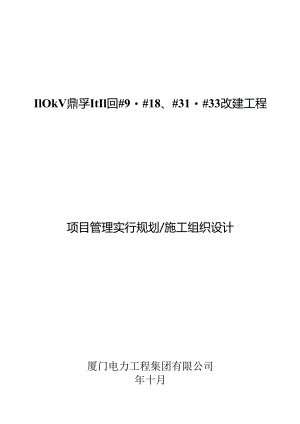

IlOkV鼎孚ItIl回#9#18、#31#33改建工程项目管理实行规划/施工组织设计厦门电力工程集团有限公司年十月批准：年月日审核：年月日编写：年月日第一章编制根据和原则4第一节编制根据4第二节编制原则4第二章工程概况及特点7第一节工程概况7第二节架空某些设计阐明8第三章施工组织机构16第一节施工组织16第二节组织机构图16第三节重要负责人岗位职责16第四章质量目的、质量保证体系及技术组织办法20第一节质量目的20第二节质量管理组织机构及重要职责22第三节质量管理和质量保证技术办法23第四节执行质量检查标27第五节质量保证技术措27第五章工期及施工进度筹划35第一节工期规划及规定35第二节施工进度筹划35第三节进度筹划风险分析及控制办法35第六章安全管理37第一节安全目的37第二节安全管理组织机构38第三节安全管理重要职责38第四节安全管理制度及办法39第五节安全控制办法41第七章工地管理和施工平面布置42第一节施工平面布置42第二节工地管理方案与制度44第八章环保及文明施工46第一节W46第二节文明施工目的、组织机构和实行方案46第九章施工方案48第一节劳动力需求48第二节基本施工50第三节杆塔组立54第四节导地线架设63第五节跨越施工65第十章施工管理与协调68第一节技术管理及规定68第二节作业队伍与管理人员管理及规定69第三节协调工作69第一章编制根据和原则第一节编制根据1、11OkV鼎孚I、回#9Ttl8、#31-#33改建工程设计图纸和文献。2、国家颁布关于法律和法规。3、国家电力公司及其上级部门制定办法关于文献和办法。4、普通混凝土配合比设计技术规定(JGJ/T-55-)5、混凝土强度检查评估原则(GBJlO7-87)6、工业与民用建筑灌注桩基本设计与施工规程GJ4J807、混凝土构造工程施工及验收规范(GB50204-)8、输电线路铁塔制造技术条件(GB2694-)o9、电力金具通用技术条件(GB2314-1997)o10、钢绞线及钢芯铝绞线(GB1179-83)o11、镀锌钢绞线(YBT5004-93)o12、跨越电力线路假设施工规程(D1.5106-1999)o13、架空送电线路导线及避雷器线液压施工工艺规程(SDJ226-87)014、110kV500kV架空电力线路施工质量检查办法(试行)。15、110kV500kV架空输电线路施工及验收规范(GBJ233-90)o16、11OkV及以上送变电工程启动及竣工验收规程（D1./T782-）。17、110kV500kV架空电力线路工程施工质量及评估规定（D1.T5168-）o18、电力建设工程施工技术管理导则（国家电力公司12月15日发布并实行）。19、国家电网公司电力安全生产工作规程（国家电网公司4月第一版）。20、防止电力生产重大事故二十五项重点规定（国家电力公司9月28日发布并实行）。21、电力建设安全健康与环境管理工作规定（国家电网公司发布并实施）。22、输变电工程达标投产考核评估原则（）23、电业生产事故调查规程（国家电力公司发布，-01-01实行）。24、国家电网公司输变电工程安全文明施工原则化工作规定25、业主（甲方）对工程各项技术规定。26、厦门电业局颁发各项关于规定、各种施工工艺规定和程序文献。第二节编制原则1、坚持质量第一，顾客至上宗旨，切实贯彻执行国家施工及验收规范、操作规程和制度，保证工程质量和安全。2、严格执行施工程序，发挥我公司技术优势，运用先进施工技术，科学管理,加快施工进度，保证工程准时竣工。3、充分发挥我公司整体实力，大量使用先进机械设备，减轻劳动强度，提高劳动生产率，加快施工进度。4、遵循国家及市政府关于环保文献精神，采用有效办法，减少环境污染，降低噪音。5、严格遵守国家及市政府关于消防规定，做好消防工作第三节有关单位1、建设单位：2、设计单位：厦门电力勘察设计院有限公司3、监理单位：厦门瑞骏电力监理征询有限公司4、施工单位：厦门电力工程集团有限公司第二章工程概况及特点第一节工程概况1、线路关于阐明本工程IlOkV鼎孚I、II回线路原途径某些塔位（原#11、原#13、原#14、原#15、原#32）位于规划国家重点工程厦成高速公路红线内，为理解决公路建设与线路途径相冲突问题，需对原线路某些途径段进行迁改。线路迁改大体状况如下：1.1、拆除部份：（1）、#6-#18改建段：拆除IIOkV鼎孚I、II回原铁塔（共6基）及其之间导线、良导体地线和有关金具，拆除铁塔型式分别为IlOSZT（4基）、IlOSJTI（I基）,拆除导线型号为1.GJX-240/40,良导体地线型号为J1.B35-80,拆除线路总长度为1.478km；拆除IlOkV鼎孚I、II回原#6-#15之间OPGW复合光缆及其光缆配套金具，拆除光缆型号为0PGW-65,拆除线路总长度为2.673km0（2）、#31-#33改建段：拆除IlOkV鼎孚I、11回原#32叙塔及#31-#32之间导线、良导体地线和有关金具，拆除铁塔型式为ZSJ2（1基）；拆除导线型号为1.GJX-240/40,良导体地线型号为J1.B35-80,拆除线路总长度为0.109kmo1.2、重紧某些：本工程导线、良导体地线重紧某些为：11OkV鼎孚I、II回原#9-新#9甲、新#15-原#18及新#32-原#33,重紧线路总长度为1.305kmo本工程光缆重紧部份为：鼎孚I、II回新¥#15-原#18、原OkV东孚变进线构架侧，重紧线路总长度为1.694km。1.3、新建某些：本工程共新立8基杆塔，其中钢管杆1基、铁塔7基，新建杆塔型号为：110GSJ1-21（1基）、1SJG132-27（1基）、1SZG13130（1基）、1SJG131-12（1基）、1SJG13127（2基）、ISJG133-24（2基）。新架设IlOkV鼎孚I、II回原#31-新#32、新#9甲-新#15之间导线、良导体地线及有关金具，新建导线型号为1.GJX-240/40,良导体地线型号为J1.B35-80,新建线路总长度为1.722kmo新架设IlOkV鼎孚I、II回原#6-新#15之间光缆及有关金具，复合光缆型号为OPGW-65,新建光缆途径总长度为2.812km。2、线路途径阐明2. 1、IlOkV鼎孚I、11回#9-#18段改建方案：在IIOkV鼎孚I、II回原#10小号侧14.7m处新立一基转角铁塔，命名为鼎孚I、II回新9甲，而后线路左转，穿过220kV海京线（海京新#8-新#9）后至达新#11塔，接着线路右转，由东往西方向基本平行于厦成高速公路架设，至下陈村东北侧鼎孚原#15塔小号侧原线路下方，最后与原线路进行对接，新建途径总长度1.722km。2.2、IlokV鼎孚I、2回#31-#33段改建方案:在IlOkV鼎孚I、II回原#32大号侧顺线路方向7.75m处厦成高速公路红线内新立1基转角钢管杆，命名为鼎孚新#32,新建途径总长度115.6m。第二节、架空某些设计阐明1、地形、地貌改建段线路位于厦门市海沧区，线路途径所经地区为耕地及山丘，线路附近有机耕路相通，交通较为以便。2、地质状况本改建工程线路途径所经地区为海沧区东孚、新阳交界处得山丘果林及旱地，地质条件重要为砂质条件重要为砂质亚粘土，地上水埋藏较浅，施工条件普通。3、重要交叉跨越钻22OkV线路1处高速公路1处公路3处民房及大棚4处龙眼林13处鱼塘3处低压电力线及通讯线7处IOkV线路2处菜棚1处猪圈1处人行天桥1处4、气象条件依照厦门地区气象资料及就近线路运营经验，选取下表所列参数作为本工程气象条件:气象组合名称温度（°C）风速(ms)最高气温400最低气温00最大风速2035年平均气温200内过电压2018外过电压（无风）150外过电压（有风）1515安装状况010年平均雷暴日数50日/年覆冰无冰区5、机电部份5.1、 导线、地线及防振（1）、导线：本改建工程选用线路导线型号与原线路一致，即1.GJX-240/40稀土钢芯铝绞线。导线安全系数按两区段拟定，其中IlOkv鼎孚I、11回原#9-原#18（宽基本塔）段导线安全系数K=2.72,最大使用应力为104.84Nmm2;HOkV鼎孚I、11回原#31-原#33(窄基本塔)段导线安全系数K=5,最大使用应力为57.03Nm1120导线技术参数表如下：1.GJ-240/40导线物理特性表原则截面铝钢构造根数/直径(mm)计算截面mItf外径(mm)直流电阻不不不大于()计算拉断力(KN)计算重旦里(kgkm)铝(铝合金)钢240/4026/3.427/2.66277.7521.660.120983.37964.3(2)、地线本改建工程采用双地线全线架设，与原地线型号保持一致。以220kV鼎美变往东孚变作为线路迈进方向来拟定线路先后左右方位，左回路地线为J1.B3580良导体地线，右回路地线为OPGW-65复合光缆。地线安全系数也按两区段拟定，其中IlOkV鼎孚I、11回原#9-原#18(宽基本塔)段良导体地线安全系数K=3.4最大使用应力为203.71Nmm2,光缆0PGW-65安全系数K=3.63,最大使用应力268.56N/mm2;110kV鼎孚I、11回原#31-原#33(窄基本塔)段良导体地线安全系数K=6.75,最大使用就力为102.61Nmm2,光缆0PGW-65安全系数K=7.2,最大使用应力135.40Nmm2,J1.B35-80良导体和OPGW复合光缆技术参数表如下J1.B35-80良导体和OPGw-65光缆技术参数表型号截面积(mm2)直径(mm)计算拉断力(N)计算重量kg/KmJ1.B35-8079.3911.4057880412.90PGW-6564.5111.1066200400.73(3)、导、地线防振办法本改建工程原#9-原#18导线、良导体地线、OPGW复合光纤地线年平均运营张力超过规程规定规定采用防振办法拉断力百分数，故需采用加装防振锤防振办法，导线防振锤型号采用FR-3,良导体J1.B35-80防振锤型号采用FR-2,光缆OPGW防振锤型号采用TFYII5015(光缆防振锤及安装距离由光缆厂家配套提供)；改建段原#31-原#3导线、良导体地线、OPGW复合光纤地线处平均运营张办低于规程规定规定采用防振办法拉断力百分数，故无需加装防振锤。防振锤安装数量见杆塔明细表5.2、 绝缘子配合(1)绝缘子选型依照福建省电力系统污区别布图集划分，本改建线路所经地段为D2级污秽区，本工程悬垂、耐张串均采用加长型加大爬距合成绝缘子，绝缘子型号为FXBW4-110/100(配双均压环)，其泄漏距离为3520mm,爬电比距为32mmkV(标称电压)，满足D2
