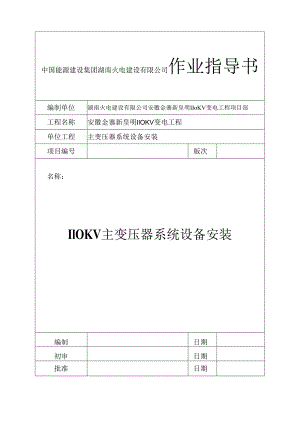

中国能源建设集团湖南火电建设有限公司作业指导书编制单位湖南火电建设有限公司安徽金寨新皇明IIoKV变电工程项目部工程名称安徽金寨新皇明IlOKV变电工程单位工程主变压器系统设备安装项目编号版次名称：IlOKV主变压器系统设备安装编制日期初审日期批准日期1编制根据12工程概况以及施工范畴13施工作业人员配备与人员资格24施工所需机械装备及工器具量具、安全防护用品配备25施工条件及施工前准备工作36作业程序措施及规定47质量控制及质量验收108原则工艺施工控制要点及示例119安全文明施工及环境管理规定和措施1810强制性条文有关条例191编制根据1.1 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-1.2 电气装置安装工程电气设备交接实验原则GB501501.3 电力设备避免性实验规程Q/CSG100071.4 电气装置安装工程高压电气施工及验收规范GB50147-1.5 国家电网公司电力安全工作规程（变电部分）1.6 国家电网公司27项通用制度1.7 国家电网公司输变电工程施工安全风险辨认、评估及预控措施管理措施（国网（基建/3）176-）1.8 电力建设安全工作规程（变电所部分）（D1.5009.3-）1.9 输变电工程建设原则强制性条文实行管理规程（国家电网公司）；1.10 国家电网公司输变电工程质量通病防治工作规定及技术措施（基建质量19号）1.11 国家电网公司输变电工程原则工艺（三）工艺原则库O1.12 国家电网公司输变电工程原则工艺（一）施工工艺示范手册（）1.13 国家电网公司输变电工程施工工艺示范光盘1.14 电力建设施工质量验收及评估规程（D1./T5210.1-）1.15 设计院图纸1.16 生产厂家产品阐明书、出厂文献及厂家提供的图纸1.17 公司质量、安全健康、环境管理手册O1.18 安徽金寨新皇明IlOkV变电工程项目管理施工组织设计2工程概况以及施工范畴2.1 工程概况2.1.1 安徽金寨新皇明UOkV变电工程主变压器是采用山东泰开变压器厂生产的三相双三绕组有载调压油浸自冷式变压器。变压器本体采用充干燥氮气运送方式。2.1.2 此变压器的重要参数如下:型号：SZl2100000/110电压比：115±8X1.25%37频率：50HZ冷却方式：自冷式2.2 施工范畴本项目的施工范畴涉及：变压器基本的检查和校验，变压器基本接地，配合变压器就位，变压器寄存时B保管，变压器油解决，变压器器身检查，变压器附件安装,变压器外表清理及补漆、配合试运营等。3施工作业人员配备与人员资格3.1 施工作业人员配备：序号岗位资格规定数量备注1班长高档工及以上；承当班长岗位2台机组以上1有大型变压器安装经验2班组工程师承当班组工程师岗位1年以上13组长高档工及以上；承当组长岗位2年以上34主作业中级工及以上；有承当相应工作的资格证35作业初级工及以上；有承当相应工作的I资格证46起重司索工高档工及以上；承当起重司索岗位2年以上2有资格证7架子工通过安全教育合格，有承当相应工作的资格证38厂家技术人员有承当相应工作的资格证23.2参与作业人员的素质规定：3.1.1 施工人员身体检查合格且必须通过三级安全教育并考试合格；3.1.2 接受过技术交底，懂得变压器构造、工作原理、熟悉变压器器身检查措施、内容和质量规定，会操作重要日勺工机具和平常维护；3.1.3 施工负责人必须是组长或组长以上岗位，且参与过2台50MVA及以上容量变压器的安装工作。4施工所需机械装备及工器具量具、安全防护用品配备序号名称规格单位数量备注1储油罐20吨套22真空滤油机1001./min真空度O.133kPa台14真空泵排气量不小于701.台15真空表真空度0133kPa块26油桶只37油质实验设备套19链条葫芦I吨，3吨台2IO现场照明设备套111兆欧表1000V,5000M；2500V,5000M块212干粉灭火器只413活动扳手套214梅花扳手套215套筒扳手套116电动扳手套117汽车吊25吨118力矩扳手760Nm把119干湿温度计支220撬棍根421卷尺5米把222人字梯5米，3米付223高压绝缘套管架付124塑料耐油管32m适量25钢锯把226干燥空气发生器HMAD53.7m3min1必要时27干燥空气（氮气）瓶适量必要时5施工条件及施工前准备工作5.1 施工人员必须对本变压器有一定0¾理解，熟悉有关图纸和技术文献，并对周边0施工环境制定出相应的安全施工措施。5.2 应在安装前组织施工人员进行技术交底，涉及施工进度、筹划流程和安全措施。5.3 施工场地应坚实、平整，电源（三相五线，50kW）、水源应布置到合理B位置,并采用保护措施。5.4 与变压器有关的土建基本已交安，所有尺寸应复核无误差。5.5 施工用日勺工机具准备齐全，并通过验收合格并贴有合格证。6作业程序措施及规定6.1作业程序流程图6.2作业措施及规定6.2.1 变压器基本验收变压器就位前应对土建基本进行验收，按设计院图纸和厂家规定进行复核，具体规定如下：6.2.1.1 标高应精确，所有土建预埋件标高应按设计规定在±3mm以内；6.2.1.2 中心测量精确，基本中心线偏差不不小于±3mm；621.3复核变压器IOkV低压侧与母排连接尺寸应在设计范畴内，如有误差，可合适对母排进行调节。6.2.2变压器及附件验收6.2.2.1 变压器到货后应验证产品铭牌及合格证明书，按订货合同逐项与产品铭牌进行校对；6.222查看主体有无损伤、破裂，如果有则必须联系制造厂并进行内部检查;6.2.2.3检查冲撞记录仪的记录，应控制在3g如下，应对冲击记录、本体外观进行会签；622.4检查气压，不同温度相应不同容许值，容许气压值应在0.01-0.03MPa之间；6.2.2.5按变压器“出厂技术文献”核对技术文献与否齐全；6.226按变压器厂“拆卸一览表”与制造厂家共同检查所拆卸零、部件与组件与否齐全，有无损伤。6.2.3变压器储存和保管6.2.3.1变压器运抵现场后应立即检查产品运送过程中与否受潮，初步判断原则为：1、带油运送时按规定做绝缘油检测实验，原则为：（电气强度240kV,含水量W15ppm,tg6（介损）W0.5%（90时）2、充气运送时检查各线圈间及线圈对地之间绝缘，原则为：绝缘电阻R602出厂值085%（250OV摇表）吸取比R60/R152出厂值B¾85%（250OV摇表）充气压力：0.01Mpa0.03Mpa623.2如不符合上述一项规定，则表白器身已受潮，应与制造厂联系重新对器身进行干燥解决。6.233寄存过程中，每天至少要巡逻两次，对箱内压力做记录，如气体泄漏率大，要及时解决，避免器身受潮。6.2.4绝缘油的交接、储存与验收6.2.4.1 绝缘油运抵现场后，应由制造厂、油供应商和安装单位进行认证，对绝缘油日勺数量、质量进行确认；6.242安装单位接受绝缘油后，应抽样进行检测，以进一步拟定绝缘油质量；624.3绝缘油运抵现场后，储存油日勺油罐内部应清洁、无油泥和杂质，否则应进行清洗，方可将油注入。并应密封各管口，以防潮气进入；6.2.5变压器就位6.252变压器就位前检查油箱内充气压力应为正压（原则：0.01MPa0.03MPa）,变压器三维冲撞仪记录数据满足规定（原则：加速度3g如下），参建各方会签确认后方可进行卸车。6.2.5.3变压器开始就位前电气技术人员对起重人员及电气人员进行技术交底。6.2.5.4变压器卸车操作由专业起重人员按主变卸车就位施工方案进行，电气施工人员配合。6.2.5.5电气施工人员在变压器本体上划出横、纵向中心线。并对起重人员进行交底，共同保证变压器就位尺寸精确。6.256变压器起吊、松钩或平推动作必须缓慢，避免对变压器导致冲击。6.2.5.7变压器就位后搭保护架或用帆布进行成品保护。6.258变压器就位后对氮气压力进行跟踪记录，每天记录跟踪二次（早晚各一次），直到破氮后。压力低于0.01MPa应及时补冲氮气到规范值，变压器就位后应检查铁芯、夹件对地绝缘测试。6.2.6 外附件安装外附件安装是使变压器器身暴露在大气中的作业,因此作业中要向主体油箱内吹入干燥空气,干燥空气吹入主体油箱前,干燥空气发生装置要试运营,确认干燥空气的露点为40C如下，并确认装置产生B干燥空气无水、锈斑及垃圾浮现。6.2.6.1 散热器安装1、将散热器支架在对准中心后装在本体上，螺栓先预紧一次，暂不紧固；2、关闭所有通向散热器B蝶阀，将下部导油管、导油盒按配管符号装于变压器本体上，再将上部导油管、导油盒按配管符号对准后安装，然后将上下导油盒安装时清洗油路法兰面、更换密封圈，均匀紧固螺栓；3、用钢丝绳在散热器上部专用吊耳吊起，下部垫好枕木。起吊至支架位置，将上部油管于变压器本体侧导油盒对准，下部油管则与下部导油盒对准，临时固定螺栓;按此措施依次安装散热器，所有散热器安装结束后，检查各散热器日勺出入口，有否扭转，所有散热器要调节到一致；4、安装散热器底部横梁及散热器支承液压顶，调节完毕后支承液压顶应在土建预埋铁中心；5、安装结束后所有临时紧固的螺栓要所有紧固。6.2.6.2 油枕装配1、放掉油枕内B¾压缩空气，检查橡胶囊上有无损伤，检查油面计浮子及连杆上有无损伤；2、检查完毕后向橡胶囊内送干燥空气，使橡胶囊鼓起，鼓起量约为20%；3、用钢丝绳吊起油枕专用吊耳，吊至本体油枕支架处，在安装孔内插入导向杆慢慢放下，接触到安装部位后，将螺栓紧固。6.2.7 内部检查6.2.7.1 有下列条件之一的，需进行器身检查：1、制造厂或建设单位觉得应进行器身检查日勺2、运送和装卸过程中，冲撞加速度浮现不小于3g或冲撞加速度监视装置浮现异常状况时，应由建设、监理、业主、施工、运送和制造厂等单位代表共同分析因素并出具正式报告。必须进行运送和装卸过程分析，明确有关责任，并拟定进行现场器身检查或返厂进行检查和解决。6.2.7.2 内部检查日勺条件1、雨、雪、雾和风沙天气，或者相对湿度不小于80%时，不能进行检查；2、由于油箱为带干燥氮气运送，内检人员可直接进入内部检查，但检查过程中必须向内吹入干燥空气，保持湿度在50%；3、检查人员应穿专用的无纽扣工作服，戴入的工具要制定点检表，且工具要用绳子栓住，避免掉落；照明采用有
