10KV变电所电气调试综合项目施工专项方案.docx

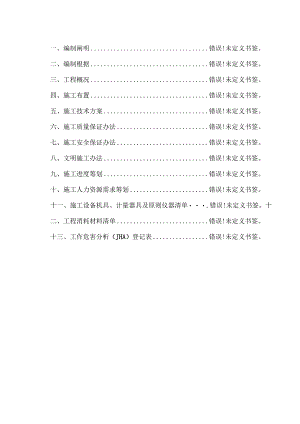

一、编制阐明错误!未定义书签。二、编制根据错误!未定义书签。三、工程概况错误!未定义书签。四、施工布置错误!未定义书签。五、施工技术方案错误!未定义书签。六、施工质量保证办法错误!未定义书签。七、施工安全保证办法错误!未定义书签。八、文明施工办法错误!未定义书签。九、施工进度筹划错误!未定义书签。十、施工人力资源需求筹划错误!未定义书签。十一、施工设备机具、计量器具及原则仪器清单.错误!未定义书签。十二、工程消耗材料清单错误!未定义书签。十三、工作危害分析（JHA）登记表错误!未定义书签。一、编制阐明高压实验目就是通过一定手段，依托仪器、设备，采用模仿办法检查电气设备绝缘性能可靠限度等。高压电气设备实验是判断设备能否投入运营、防止设备绝缘损坏及保证安全运营重要办法。本方案仅合用于亿鼎净化装置IOKV变配电所工程中电气调试某些。二、编制根据1）施工合同及有关技术规定；2）设计图纸；3） GB50150-电气装置安装工程电气设备交接实验原则；4） GB/T14285-继电保护和安全自动装置技术规程；5） SH3505-1999石油化工施工安全技术规程；6） DBl5489-石油化学工业建设工程技术资料管理规范；7） GB50252-工业安装工程质量验收统一原则；8） D1.408-91电业安全工作规程（变电所电气某些）；9）鄂尔多斯亿鼎净化装置施工组织设计；三、工程概况1）工程总体概况工程名称:亿鼎净化装置安装工程；工程内容：10KV变配电所工程中电气调试及送电；工程地点：鄂尔多斯市库布其清洁能源基地。鄂尔多斯亿鼎净化装置安装工程由中石化宁波工程有限公司设计，该项目由中石化宁波工程有限公司公司总承包，由中咨工程建设监理公司负责监理。2）工程特点及难点1、本地区为沙漠气候，少雨干燥，风沙天气频繁；2、保证明验仪器完好，实验用原则表在有效期内；3、暂时电源规定质量高，可靠性强；3）重要工程实物量序号材料名称规格型号单位数量备注1IOKV干式变压器SCB10-1600/10台22IOKV中压开关柜台283WKV中压电容补偿柜500KVAR套240.4KV低压开关柜台335直流屏65AH套16UPS套27EPS30KW套18微机监控系统套19IOKV母线米120110.4KV空气绝缘母线槽米现场测量12高压电机台1213低压电机台50四、施工布置1）施工总体原则以施工图为基本，综合现场实际状况，以完毕施工合同规定所有任务为最后目的。2）施工布置净化装置IOKV变电所电气调试工作，筹划于11月5日开始，11月12日完毕。变电所于11月15日具备受电条件。五、施工技术方案1）本专业施工工序流程2)详细施工方案1、具备调试条件(1)所有配电屏、控制屏、开关柜以及柜内母线等安装完毕;(2)直流屏及蓄电池投入运营；(3)变压器及母线安装完毕；(4)变电所内部电缆敷设、接线完；(5)变电所土建及装修工程、照明工程结束。2、调试前准备工作(1)检查实验仪器与否完好，原则表与否在有效周期内;(2)引入暂时电源规定质量高、可靠性强；(3)各种登记表格齐备；(4)熟悉设计图纸，明确设计内容，对设计图纸及设备厂家配套图纸及资料中电气数据参数、技术规定等进行核算；(5)进行图纸会审，明确施工验收规范和质量原则；(6)依照图纸阐明和有关规范原则，进行安全、技术、质量交底，并针对每个实验工序特点和难点做出安全技术交底记录。在对重要设备重要实验项目进行实验施工时，要严格按照实验规范及设备厂家有关资料技术数据进行相应调试工作，并随时监理、总包单位专业工程师及设备厂家进行技术交流，切实保证施工技术和安全办法到位，施工和监督以及有关规定规定结合，保证各项电气调试工作安全和质量。3、详细实验项目清单(1)高压设备防止性实验内容：a) IOkV开关实验项目；b) IOkV电容器实验项目；c) IOkV电力电缆实验项目；d) IOKV电流互感器实验项目；e) IOKV电压互感器实验项目；f) IoKV避雷器实验项目；g) IoKV母线实验项目；h) IOKV变压器实验项目；i) IOKV高压电动机实验项目；(2)二次某些、测控装置、综合保护防止性实验内容：a)IOKV微机保护装置实验；b)测控装置及二次回路实验；c)控制、保护、信号等回路实验；d)交流电流回路检查实验；e)交流电压回路检查实验；f)二次其他设备实验；(3)重要设备实验项目变压器实验项目使用仪表、仪器规定1.测量绕组直流电阻变压器直流电阻测试仪HRKZR-3A1600kVA及如下容量三相变压器各相测得值互相差值应不大于平均值4%,线间测得互相差值应不大于平均值2%o2.检查所有分接头电压比BZC变比及接线组别测试仪1 .检查所有分接头电压比，与制造厂铭牌数据相比应无明显差别，且应符合电压比规律。2 .规定三相电源电压平稳。3.检查变压器三相接线组别BZC变比及接线组别测仪检查变压器三相组别必要与设计规定及铭牌上标记和外壳上符号相符。4.测量绕组连同套管绝缘电阻、吸取比、极化指数2500V电动兆欧表UT512绝缘电阻值不应低于产品出厂实验值70%o5.变压器交流耐压实验高压实验变压器1.容量为8000KV.A、绕组额定电压在IlOKV如下变压器，线端实验电压为24KV。2.容量为8000KV.A及以上、绕组额定电压在IloKV如下变压器，可以按照表7.0.13-1进行线端交流耐压实验。7.测量绕组连同套管介质损耗角正切值tanDH-JS介损测试仪1.电压级别为35KV及以上且容量在8000KVA及以上，应测量介质损耗角正切值tano2.介质损耗角正切值tan6不应不不大于产品出厂值130%检查1、检查浇注型绕组和相间连接线有无积尘、有无龟裂、变色、放电现象;2、检查绕组压紧装置有无松动；3、检查铁芯风道有无灰尘异物堵塞，有无生锈或腐蚀现象；4、检查温控装置与否正常；5、检查冷却装置涉及电动机，电扇与否良好；6、检查有无局部过热现象；7、变压器接地必要可靠。断路器实验项目使用仪表.仪器规定1.测量绝缘拉杆绝缘电阻2500V兆欧表UT512绝缘拉杆绝缘电阻常温下不应低于1200MQ。2.测量每相导电回路电阻回路电阻测试仪JD-100A测量每相导电回路电阻值及测试办法,应符合产品技术条件规定。3.交流耐压实验耐压实验设备在合闸状态下，其实验电压原则为42KV；在分闸状态下，真空灭弧室断口间实验电压应按产品技术条件规定，实验中不应发生贯穿性放电。4.测量断路器分、合闸时间EHK-HJ开关特性测试仪1 .实测数值应符合产品技术条件规定2 .测量应在断路器额定操作电压及液压条件下进行；5.测量断路器主触头分、合闸同期性EHK-HJ开关特性测试仪实测数值应符合产品技术条件规定。6.测量断路器合闸时触头弹跳时间HIK-HJ开关特性测试仪合闸过程中触头接触后弹跳时间，40.5kV如下断路器不应不不大于2ms；40.5kV及以上断路器不应不不大于3ms；7.测量分、合闸线圈绝缘电阻和直流电阻500V兆欧表、数字式万用表绝缘电阻值不不大于10MQ,直流电阻值与出厂值相比无明显差别。检查1、档板机构及闭锁装置检查；2、二次回路端子检查紧固；避宙器实验项目使用仪表.仪器规定1.测量绝缘电阻2500V兆欧表UT5121.35KV及如下电压：绝缘电阻不不大于100OMQ。2 .低压：绝缘电阻不不大于2MQ。3 .基座绝缘电阻不低于5Mo2.测量工频放电电压值耐压实验设备工频实验电压分别加在被测试品A和D、B和D、C和D、A和C、B和C、以及A和B上，实测数值应符合产品技术条件规定。检查：1、拆接一次、接地引线；2、绝缘外观检查；电流互感器实验项目使用仪表.仪器规定1.测量绕组绝缘电阻250OV兆欧表UT512测量一次绕组对二次绕组及地、各二次绕组间及其对外壳绝缘电阻2.检查电流互感器变比HGY大电流发生器，电流表应与制造厂铭牌值相符3.检查电流互感器极性指针式万用表、电池应与铭牌上标记和外壳上符号相符。4.交流耐压实验耐压实验设备一套按出产值80%检查1、检查固体绝缘表面；2、检查一次引线连接；电压互感器实验项目使用仪表.仪器规定1.测量绕组绝缘电阻2500V兆欧表UT512测量一次绕组对二次绕组及地、各二次绕组间及其对外壳绝缘电阻2.检查电压互感器变比调压器、原则电压表应与制造厂铭牌值相符3.检查电压互感器极性指针式万用表、电池应与铭牌上标记和外壳上符号相符。4.交流耐压实验耐压实验设备一套按出产值80%检查1、检查固体绝缘表面；2、检查一次引线连接；交流电动机实验项目使用仪表.仪器规定1.测量绕组绝缘电阻和吸取比2500V兆欧表UT512测量一次绕组对其外壳绝缘电阻；100OV及以上电动机吸取比不低于1.22,测量绕组直流电阻HRKZR-3直流电阻测试仪1000V以上或者100KW以上电动机绕组间互相误差不应超过其最小值2%3.定子绕组交流耐压实验耐压实验设备IOKV交流电动机实验值16KV,无闪络现象检查1、检查固体绝缘表面；2、检查一次引线连接；电力电缆实验项目使用仪表.仪器规定1.测量绝缘电阻2500V兆欧表UT512电缆导体对地或对金属屏蔽层间和各导体间绝缘电阻2.交流耐压实验耐压实验设备按GB50150-第十八章电力电缆，无闪络现象3.相位检查万用表与电网相位一致检查1、检查固体绝缘表面；电容器实验项目使用仪表.仪器规定1.测量绝缘电阻2500V兆欧表UT512电缆导体对地或对金属屏蔽层间和各导体间绝缘电阻2.交流耐压实验耐压实验设备IOKV电容器实验耐压为31.5KV,无闪络现象检查1、检查固体绝缘表面；2、检查一次引线连接；继电保护装置实验项目使用仪表.仪器规定1.保护整定值校核微机继电保护测试系统数值应符合保护定值单规定。2.整组保护模仿联调实验微机继电保护测试系统实测数值应符合产品技术条件规定。检查：1、保护装置电源检查；2、绝缘检查：3、版本检查：4、刻度检查：4、调试普通规定（1）电气实验前应熟悉设计图纸、厂家随机资料、继电保护整定值表等。（2）对变电所内电气操作系统，应仔细阅读阐明书，理解其工作特性，设立原则等，配合厂家做好各种实验。盘、柜连锁及保护监控系统实验应熟悉图纸，理解各个系统联锁关系，检查所有连接线路，确认
