06级模具毕业设计任务书.docx

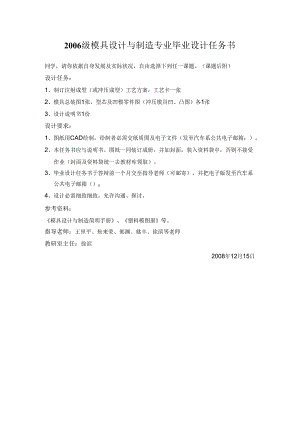

2006级模具设计与制造专业毕业设计任务书同学，请你依据自身发展及实际状况，自由选择下列任一课题。（课题后附）设计任务：1、制订注射成型（或冲压成型）工艺方案，工艺卡一张2、模具总装图1张，型芯及凹模零件图（冲压模具凹、凸图）各1张3、设计说明书1份设计要求：1、图纸用CAD绘制，绘制者必需交纸质图及电子文件（发至汽车系公共电子邮箱：）。2、本任务书应与说明书、图纸一同装订成册，并加封面，装入资料袋中，否则不接受作业（封面及资料袋统一去教材库领取）。3、毕业设计任务书于答辩前一个月交至指导老师（可邮寄），并把电子版发至汽车系公共电子邮箱（）04、设计必需细致细致，允许沟通、探讨。参考资料：模具设计与制造简明手册、塑料模图册等。指导老师：王里平、焦来荣、郭渊、姚丰、徐滨等老师教研室主任：徐滨2008年12月15日毕业设计与毕业论文课题一、模具设计类课题：1、所要冲压生产的制件图纸如下:依据如图所示的数据，设计出对应的冲压模具2、依据如图所示数据，设计出塑料模具名称：碗材料PP3、塑件的材料采纳聚甲基丙烯酸依据上面所供应的信息，设计出相应的塑料模具4、H62-M料厚：1.5mm零件名称：弹簧片料：QS料厚：0.5mm6、零件名称：前灯反光碗料：紫铜料厚：0.5mm8、零件名称：油挡材料：10钢料厚：1.5mm9、零件名称:封盖材料：08钢料厚：1.2mm10、+0.17038.4003O±O.O5零件名称：阶梯圆筒材料：10钢料厚：0.5mm二、模具制造类课题1、落料凹模的制造落料凹模材料Crl2,硬度6064HRC.要求：依据落料凹模的图纸和质量技术要求，拟定合理的工艺方案，并对所拟定的工艺方案进行技术和经济效益的综合分析及评价，编制加工工艺卡（用AutoCAD绘制，打印在A4图纸上）；依据拟定的工艺卡，能正确选用机床、刀具、夹具、量具等工艺装备和工艺参数，完成落料凹模的加工（在加工时，允许采纳45钢代替，并可以不热处理。）；编写工艺设计说明书（不少于3000字）；上交电子文档和打印文档并供应样品。2、转子芯片冲头的制造冲头材料DF-2,6062HRC（淬火温度800850,油冷，回火温度180225,60-62HRC,用作五金箔片冲压模、各种测规。）要求：依据转子芯片冲头的图纸和质量技术要求，拟定合理的工艺方案，并对所拟定的工艺方案进行技术和经济效益的综合分析及评价，编制加工工艺卡（用AUtoCAD绘制，打印在A4图纸上）；依据拟定的工艺卡，能正确选用机床、刀具、夹具、量具等工艺装备和工艺参数，完成导正销的加工（在加工时，允许采纳45钢代替，并可以不热处理。）；编写工艺设计说明书（不少于3000字）；上交电子文档和打印文档并供应样品。3、拉环固定件注塑模具设计与制造完成制作塑料模具设计及对材料、结构、工艺、设备等进行分析，并用CAD软件绘制装配及零件图。三、论文类课题：1、设计并结合生产实践，总结模具设计的体会制动件（原冲压课程设计题目）零件材料Q235A,材料厚度t=2mm,大批量生产，试确定该零件的冲压工艺并设计冲压工序所运用的模具零件公差：如图尺寸为12的公差等级为ITI1,其余按IT14计2、设计并结合生产实践，总结模具设计的体会所示手柄零件，材料为Q235A,厚度为t=l.2mm,中等批量生产。试确定其冲压工艺方案并设计模具。（原冲压课程设计题目）3、在车间实践中，总结分析产品的工艺性（面对装配及制造进行工艺性分析）。4、结合工作实践，谈谈模具设计对工业的作用和意义5、结合工作实践，谈谈高校学习与实践工作的关系，有那些启示和感想集制取业低木号就波本系不乃然模其糊造与钺计专业毕业钱计值务零机电激研室20Og芥72月Z5日
