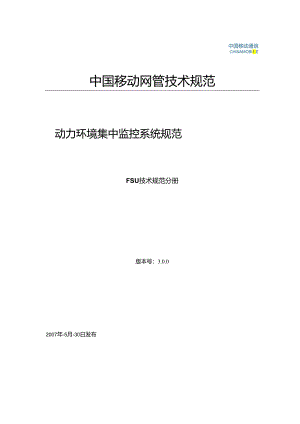

中国移动通信CHINAMOBI1.E中国移动网管技术规范动力环境集中监控系统规范FSU技术规范分册版本号：3.0.02007年-5月-30日发布中国移动通信有限公司网络部1 范围12 规范性引用文件13 术语、定义（视须要增加此章节）14 缩略语25 FSU硬件技术要求35.1 基本要求35.2 2牢靠性35.3 电磁兼容要求45.3.1EMS测试45.3.2EMI测试55.4可扩充性65.5平安性75.6 防卫雷电要求71. 接地要求75. 6.2防雷试验参考标准76. 6.3FSU防雷指标77. 系统现场设备的抗扰度技术要求85.7 防雷判定标准125.8 测量精度要求125.9 FSu硬件接入实力135.10FSU组网实力135.11FSU硬件版本兼容性136FSU软件技术要求136.1系统开放性136.2数据处理限制实力136.3智能设备通信协议质量要求146.4FSU调测软件157编制历史15为加强中国移动动力环境集中监控系统（以下简称监控系统）建设，提高监控系统对维护工作的支撑实力，促进监控系统持续健康发展，中国移动通信有限公司制定了中国移动动力环境集中监控系统系列技术规范。规范明确了监控系统的功能定位和具体需求、组网方案和技术要求及接口要求。规范用于指导中国移动各省监控系统建设。规范共包括十个规范分册：中国移动动力环境集中监控系统一CSC功能需求规范、中国移动动力环境集中监控系统一1.SC功能需求规范、中国移动动力环境集中监控系统一系统总体技术规范、中国移动动力环境集中监控系统一FSU技术规范、中国移动动力环境集中监控系统一CSC技术规范、中国移动动力环境集中监控系统一1.SC技术规范、中国移动动力环境集中监控系统一A接口规范、中国移动动力环境集中监控系统一B接口规范、中国移动动力环境集中监控系统一C接口规范、中国移动动力环境集中监控系统一D接口规范本规范是FSU技术规范，主要包括FSlJ基本技术要求、FSU电磁兼容要求、FSU防雷要求、FSU软件技术要求等。本规范由中国移动通信有限公司网络部提出并归口。本规范版权由中国移动通信有限公司全部。未经本公司书面许可,任何单位与个人不得以任何形式摘抄、复制文档的部分或全部，并以任何形式传播。本规范起草单位：中国移动通信有限公司本规范主要起草人：王颖花（文档内容说明人）、何霞、张潮、俞龙云、俞捷、康彩云1范围本标准规定了移动通信动力、环境集中监控系统的各项技术标准，包括系统总体技术要求、软硬件技术要求和工程技术规范，供中国移动通信集团内部各省公司运用；适用于中国移动动力、环境监控系统的建设和监控系统、设备入网测试。2规范性引用文件1）下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后全部的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，激励依据本标准达成协议的各方探讨是否可运用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。1GF006-2006中国移动通信动力及环境集中监中国移动通信有限公司控系统技术规范3术语、定义（视须要增加此章节）1） PESM中国移动通信机房动力环境监控系统一一简称动力监控系统。通常指从数据采集设备到CSC的整套系统。对移动通信机房的动力设备及环境进行遥测、遥信、遥控和遥调，实时监视其运行参数，监测和处理故障，记录和处理相关数据，从而实现移动通信机房少人或无人值守和集中维护。2） FSU现场监控单元一一面对干脆的设备数据采集、处理的监控层次，可以包含采样、数据处理、数据中继等功能。3） 1.SC区域监控中心一一面对区域级的设备对象管理和表现的监控层次，连接区域内的FSU,在此层次对监控的基本功能进行表现。4） CSC集中监控中心一一面对多1.SC管理的高级监控层次，通过开放的数据协议，连接下属的多个1.SC对象。5） 5、E-OMS电子运行维护系统一一中国移动电子运行维护系统（简称E-OMS）是由中国移动通信集团公司建设，用于实现中国移动通信集团公司网络运行维护生产流程电子化管理的系统。6） A接口为现场监控单元（FSU）与被控设备（主要指智能设备）之间的接口。7） B接口为区域监控中心（1.Se）与现场监控单元（FSU）之间的接口。8） C接口为集中监控中心（CSC）与区域监控中心（1.SC）之间的接口。9） D接口为区域监控中心（1.Se）或集中监控中心（CSC）与其他网管或电子运维系统之间的接口协议，可以分成D接口（E-0MS）,D接口（文本方式）两种协议接口。4缩略语下列术语、定义和缩略语适用于本标准：缩略语英文全称中文说明PESMPower&EnvironmentSupervisionsystem中国移动通信机房动力环境forMobilecommunication监控系统FSUFieldSupervisionUnit现场监控单元1.SC1.ocalSupervisionCenter区域监控中心CSCCentralSupervisionCenter集中监控中心E-OMSElectricOperationMaintenanceSystem电子运行维护系统5FSU硬件技术要求5.1 基本要求2) FSU硬件的设计应以结构化、规范化、模块化、集成化的方式实现，以提高系统的牢靠性、可修理性和维护保障性。某一子系统、子网络发生故障时，不影响其他子系统、子网络的运行。3) FSU硬件设备的总体结构应充分考虑安装、维护和扩充或调整的敏捷性，应实现硬件模块化。设备应具有足够的机械强度，其安装固定方式应具有防震和抗震实力。应保证设备常常规的运输、储存和安装后，不产生破损、变形。4) FSU硬件设备应采纳支持固件在线升级的产品，设备异样时应能自动重新启动或后端远程启动，且重启后原有活动告警不再重新上传。5) 监测环境运用的消防传感器、消防设备、门禁设备、安防监测设施等通用标准器件应通过国家专业机构入网测试，器件测试精度和精确性不低于国家标准。6) FSU硬件设备应满意下列工作环境要求：7)工作温度：-10°C+50°C8)相对湿度：0%95%(非冷凝)9)海拔高度：5000M5.2牢靠性1) FSU硬件设备应具有很高的牢靠性，FSU硬件产品(不包括计算机和服务器)寿命不少于10年，同类设备年故障率应小于3%。2) FSU硬件设备应有很好的电气隔离性能，不得因监控系统而降低被监控设备的交直流隔离度、直流供电与系统的隔离度。3) FSU硬件设备应不影响被监控设备的正常工作，应不变更具有内部自动限制功能设备的原有功能，并以自身限制功能为优先。4) FSU硬件设备的机箱外壳应接地良好，并具有反抗和消退噪声干扰的实力。5. 3电磁兼容要求FSU硬件设备应具有良好的电磁兼容性,监控设备本身不应产生影响被监控设备正常工作的电磁干扰，并具有较强的抗电磁干扰的实力。EMS测试(1)静电放电抗扰性试验(ESD)符合标准:GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验；其中接触放电的严酷等级符合标准中5试验等级'的'表1试验等级'3级要求，试验电压6kV；空气放电的严酷等级符合标准中5试验等级'的'表1试验等级'3级要求，试验电压8kk(2)电快速脉冲群抗扰性试验(EFT)符合标准:GB/T17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验；工程实际连接电缆的长度可能超过3米的端口须要通过电快速脉冲群抗扰性试验；对于由电网干脆供电的设备、安装在室外或电力机房的设备、或旁边有大功率开关电源的设备，它们的供电电源端口、爱护接地的电快速脉冲群抗扰性试验的严酷等级符合标准中5试验等级'的'表1试验等级'3级要求，电压峰值2kV,试验频率5kHz,I/O信号、数据和限制端口的电快速脉冲群抗扰性试验的严酷等级符合标准中5试验等级'的'表1试验等级'3级要求,电压峰值IkV,试验频率5kHz；对于其余环境运用的设备，供电电源端口、爱护接地的电快速脉冲群抗扰性试验的严酷等级符合标准中5试验等级'的'表1试验等级2级要求，电压峰值IkV,试验频率5kHz,I/O信号、数据和限制端口的电快速脉冲群抗扰性试验的严酷等级符合标准中5试验等级的表1试验等级'2级要求，电压峰值0.5kV,试验频率5kHz。(3)冲击抗扰性试验(SURGE)符合标准:GB/T17626.5T998电磁兼容试验和测量技术浪涌(冲击)抗扰度试验；对于在中心机房的设备和在基站的设备的冲击抗扰度如下：冲击抗扰度试验等级设备位置端口类型共模、差模等级开路试验电压（kV）在中心机房的设备直流电源端口共模21.0沟通电源端口共模21.0差模10.5其余信号端口共模21.0在基站的设备直流电源端口共模32.0沟通电源端口共模32.0差模21.0其余信号端口共模32.0（4）电压暂降、短时中断和电压变更的抗扰度试验符合标准:GB/T17626.117998电磁兼容试验和测量技术电压暂降、短时中断和电压变更抗扰度试验；沟通电源端口须要通过电压暂降、短时中断和电压变更的抗扰度试验；对于电压暂降、短时中断应符合标准中的'5.1电压暂降和短时中断'的'表1电压暂降和短时中断试验优先采纳的试验等级和持续时间'的70%IJT要求，电压暂降持续时间为：0.5秒、1秒、5秒、10秒、25秒、50秒；对于电压变更应符合标准中的'5.5电压变更（供选择）'的'表2短期供电电压变更的时间设定的40%UT要求，电压降低所需时间、降低后电压持续时间、电压增加所需时间分别为：2±20%秒、l±20%秒、2±20%秒EMI测试传导骚扰、辐射骚扰应符合标准:GB92541998信息技术设备的无线电骚扰限值和测量方法。电源端口的传导骚扰须要到达标准中'5.1电源端子骚扰电压限值的表1A级ITE电源端子传导骚扰限值的要求，如下电源端口传导骚扰限值频率范围(MHz)限值(dBuV)准峰值QP平均值AV0.150.5079660.50307360其余电信端口的传导骚扰须要到达标准中'5.2电信端口的传导共模骚扰限值'的'表3A级端口传导共模(非对称)骚扰限值的要求，如下电信端口传导骚扰限值频率范围MHz电压限值dBV电流限值dBA准峰值平均值准峰值平均值0.150.597878474534340300.53087744330辐射骚扰须要到达标准中6辐射骚扰限值'的'表5A级ITE在IOm测量距离处的辐射骚扰限值的要求，如下辐射骚扰限值频率范围(MHz)准峰值限值(dBuVm)测试距离m30230401023010004710注：当测试距离为3m时增加IOdBoN准峰值限值应5.4可扩充性10)FSU硬件设备应实现硬件模块化，以便适应网络规模的发展。H)FSU硬件设备应具有较强的外部通信实力，通信口的数量可依据须要扩充。
