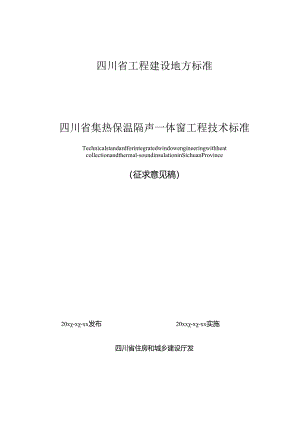

四川省工程建设地方标准四川省集热保温隔声一体窗工程技术标准Technicalstandardforintegratedwindowengineeringwithheatcollectionandthermal-soundinsulationinSichuanProvince（征求意见稿）20x-x-xx发布20xx-x-xx实施四川省住房和城乡建设厅发.36/域代码已更改.47/域代码已更改.69/域代码已更改域代码已更改域代码已更改.740,域代码已更改.844,域代码已更改.101/域代码已更改W域代码已更改.Hi4/域代码已更改.124/域代码已更改A域代码已更改域代码已更改域代朝更改.15域代码已更改四金/一域代码已更改.1Z20/域代码已更改/域代码已更改.1824，域代码已更改.192/k4域代码已更改.192/域代码已更改/域代码已更改煦”/T代理目更改四4-/域代码已更改域代码已更改.22/域代码已更改.2428/域代码已更改.242/域代码已更改.242«/域代码已更改.25/域代码已更改冲4/T代理目更改.誓3/域代码已更改/域代码已更改1总则2术语3基本规定4材料4.1 一般规定4.2 型材4.3 玻璃4.4 密封材料4.5 五金件、紧固件4.6 附框5设计5.1 一般规定5.2 洞口尺寸及立面分格设计5.3 抗风压性能设计5.4 气密和水密性能设计.5.5 热工性能设计5.6 隔声性能设计5.7 耐久性与安全性设计.5.8 与主体结构连接设计.6施工6.1 一般规定6.2 洞口要求6.3 附框安装6.4 一体窗安装6.5 披水板安装与防雷要求.6.6 安全与维护7验收7.1 一般规定7.2 主控项目7.3 一般项目附录A典型玻璃的性能参数附录B体窗性能参数引用标准名录Contents1 Generalprovisions62 Terms73 Basicrequirement94 Material104.1 Generalrequirement104.2 Profiles104.3 Glass114.4 Sealingmaterials134.5 Hardwareandfasteners134.6 Additiveframe145 Design155.1 Generalrequirement155.2 Thesizeoftheentranceandthepartitiondesignofthefacade175.3 Designofwindpressureresistance175.4 Airtightandwatertightperformancedesign185.5 Thermalperformancedesign195.6 Soundinsulationperformancedesign205.7 Durabilityandsafetydesign205.8 Designofconnectionwiththemainstructure216 Construction236.1 Generalrequirement236.2 Entrancerequiremen236.3 Installingadditiveframe236.4 Installingtheintegratedwindow246.5511 cingboardinstallationandlightningprotectionrequirements266.5512 Securityandmaintenance267 Acceptance287.1 Generalrequirement287.2 Maincontrolitem287.3 Generalitem29AdditionAPerformanceparametersoftypicalglass31AdditionBIntegratedwindowperformanceparameters.?9代码已里更Referencestandardlist.31券城代码已更改1总则1.0.1为遵循国家绿色发展理念，促进被动式太阳能技术的应用，规范新型集热保温隔声一体窗工程的材料选择和设计、施工、验收，保证工程质量，做到技术先进、绿色环保、安全可靠、经济适用，制定本标准。【条文说明】四川省的西部高原和攀西地区是我国太阳辐射能资源最富集的地区。这一她区尘埃和水气含量少，大气透明度高，太阳辐射穿过大气层时损失量小，地面辐射强度远远高于同纬度其他地区。增加建筑太阳能利用规模、提高太阳能利用效率是降低建筑能耗和减少碳排放的重要途径。被动太阳能利用技术因其免维护、运行便捷、经济节能等特点，被认为是高原建筑较适宜的太阳能利用方式。传统窗户的热工参数固定不变（传热系数、太阳透射比），无法解决白天太阳得热要求的太阳总透射比大和夜间防止失热希望的传热系数小的矛盾，造成其在太阳能富集地区冬季被动供暖工程项目应用效果欠佳。新型集热保温隔声一体窗可较好的平衡白天太阳能利用和夜间窗户保温的矛盾，提高热工性能，具有较好的节能性。1.0.2本标准适用于四川省有太阳能供暖需求的新建、改建、扩建的民用建筑采用集热保温隔声一体窗工程的材料选择及设计、施工、验收。【条文说明】本标准主要针对有太阳能供暖需求的新建、改建、扩建建筑工程编制，对于室内余热强度大、无室内供暖需求的建筑（如数据机房），不适用该标准。1.0.3集热保温隔声一体窗工程的材料选择和设计、施工、验收除应符合本标准规定外，尚应符合国家及四川省地方现行有关标准的规定。【条文说明】本标准编制参考了建筑节能与可再生能源利用通用规范GB55015-2021相关规定，同时也依据和遵循国家和地方现行的有关标准的规定。但是，由于民用建筑涉及的建筑类型复杂，需要考虑的因素较多，不同类型的建筑和相关专业均制定了相应的标准，因此除应符合本标准外，尚应符合国家和地方现行的有关标准的规定。2术语2.0.1集热保温隔声一体窗Integratedwindowwithheatcollectionandthermal-soundinsulation在太阳光辐照下，具有集热、保温、隔声一体，热工性能参数可变，且能满足气密性、水密性、抗风压等物理力学性能要求的建筑外窗产品。【条文说明】考虑到高原地区太阳辐射能资源丰富，冬季漫长且寒冷的特点，川西高原适合这项被动太阳能技术应用。集热保温隔声一体窗的主要特征为：外窗热工性能参数可变，需要集热时，内侧中空玻璃窗开启，太阳能得热系数SHGC阶跃升高，使得太阳能容易集得进来（虽然白天内侧窗打开会造成集热保温隔声一体窗的传热系数增加，但白天外侧玻璃吸收太阳能会使其本身温度升高，减少室内向室外传热）；需要保温、隔声时，内侧中空玻墙窗关闭，外窗综合换热热阻R阶跃上升，热量不容易通过围护结构传递到室外，减少室内热量散失，同时隔声性能也大大增加。图I集热保温隔声一体窗构造图内窗关闭内窗开启内窗关闭晚上白天晚上0:009:0012:0018:0023:00内窗关闭内窗开启内窗关闭晚上白天晚上0:009:0012:0018:0023:00图2集热保温隔声一体窗热工参数变化图2.0.2成品集热保温隔声一体窗finishedintegratedwindowwithheatcollectionandthermal-soundinsulation根据工程设计要求，成品集热保温隔声一体窗的规格尺寸、材料、构造，在工厂以特定的生产工艺加工成型，各项性能指标符合标准规定、且具有一定通用性和互换性的集热保温隔声一体窗，简称“一体窗二【条文说明】成品外窗主要特征有：基本构造、材料、尺寸、性能以及生产工艺等实行标准化，是一种能够实现产业化、规模化、商品化的产品。2.0.3披水条weatherstrip安装于一体窗窗框、窗扇等横向缝隙处的挡风及排泄雨水用型材部件。【条文说明】为提高门窗产品水密性能，在窗框扇横向缝隙处安装披水条，内开窗安装在开启扇下侧扇型材上，外开窗安装在开启扇上侧框型材上。2.0.4披水板weatherboard安装于一体窗室外侧窗框底部，向外具有一定倾斜坡度的于排泄雨水用型材配件。【条文说明】为改善门窗与墙体及保温连接处的漏水情况，在门窗下侧安装披水板，防止雨水在门窗下侧渗漏进保温材料。2.0.5附框additiveframe预先安装在窗洞口周边主体结构上，用于固定一体窗的系统构件。2.0.6安全玻璃safetyglass符合现行国家标准建筑用安全玻璃GB15763要求的钢化玻璃、夹层玻璃，以及由其组合加工成型的其他玻璃制品。2.0.7主型材mainprofile组成一体窗窗框、窗扇的主体构件。2.0.8玻纤增强聚氨酯拉挤型材pultrudedprofilesofglassfiberreinforcedpolyurethane以玻璃纤维为增强材料，聚氨酯树脂为基体树脂，通过拉挤成型工艺制备的一体窗主型材。2.0.9铝合金隔热型材thermalbreakprofileofAluminumalloythermalinsulation以绝热材料与铝合金型材组合成型具有隔热功能的复合型材。2.0.10南向辐射温差比southradiationtemperaturedifferenceratio南向垂直面的平均辐照度与室内外温差的比值。3基本规定3.0.1一体窗的防火性能应符合现行国家标准建筑防火通用规范GB55037和建筑设计防火规范GB50016的有关规定。3.0.2一体窗的外开启窗扇应以平开为主要开启形式，7层及以上建筑不应采用外平开窗的一体窗。当采用有推拉窗的一体窗时，应有防止从室外侧拆卸的装置和防脱落措施。3.0.3一体窗在下列部位安装时，应使用安全玻璃：1 7层及以上外开窗；2单块面积大于1.5m2的窗玻璃或底边离最终装饰面小于0.50m的窗玻璃；3人员流动性大的公共场所，或易于受到人员和物体碰撞的外窗；4与水平面夹角小于75°的倾斜窗；5易遭受撞击、冲击而造成人体伤害的其他部位。【条文说明】本条参照国家发改委签发的“发改运行20032116导文建筑安全玻瑞管理规定第六条中的有关条款的规定和建筑玻璃应用技术规程JGJIl3标准的要求制订。3.0.4一体窗的防护设施设置应符合现行国家标准民用建筑设计统一标准GB50352的有关规定。3.0.5一体窗的内开窗及建筑首层一体窗的外开窗，开启扇下角应有防护措施。3.0.6一体窗生产单位应按照深化设计文件，依据相应的产品标准在工厂加工成型，并应经
