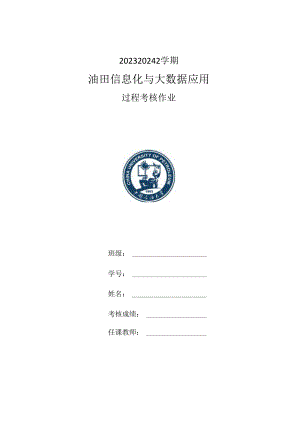

202320242学期油田信息化与大数据应用过程考核作业班级：学号：姓名：考核成绩：任课教师：课程考核大作业及评分标准根据课堂教学内容，完成以下与油气生产数据模型有关的作业内容：(I)简述数据模型设计的一般步骤；(2)EPDM数据模型主要实体机器与其他实体之间的关系；(3)油气生产数据的主要构成及其特点；(4)论述油气生产数据在油田信息化中的主要应用场景。评分标准：(1)按时完成，报告思路清晰、内容完整、格式合理、图表丰富：90100分；(2)按时完成，报告思路较清晰、内容较完整、格式比较合理、方案较合理;7589分；(3)按时完成，报告思路基本清晰、内容基本完整、格式比较合理、方案基本合理;6074分；(4)抄袭，未能按时完成，思路混乱，方案不完整：059分。(1)简述数据模型设计的一般步骤数据模型设计的一般步骤通常包括以下几个阶段：1 .需求分析：在开始设计数据模型之前，首先需要进行需求分析，明确业务需求和用户需求。这包括与相关利益相关者沟通，了解他们的需求和期望，确定数据模型所要支持的功能和应用场景。2 .概念设计：在概念设计阶段，将业务需求转化为高层次的概念模型。这通常涉及到使用实体关系模型(ER模型)或类图等工具，来描述系统中的实体(Entity)a属性(Attribute)以及它们之间的关系(Relationship)。在这个阶段,重点是捕捉和理解业务领域的关键概念和实体，建立起一个抽象的概念模型。3 .逻辑设计：在逻辑设计阶段，将概念模型转化为更具体和可操作的逻辑模型。这通常涉及到使用关系型数据库的概念，如表(Table)、列(COIUmn)、主键(PrimaryKey)、外键(ForeignKey)等，来设计数据库的结构。在这个阶段,需要考虑数据的存储结构、关系的定义以及约束条件等。4 .物理设计：在物理设计阶段，将逻辑模型转化为具体的物理存储结构。这包括选择合适的数据库引擎、优化表结构和索引、确定分区策略等。在这个阶段，需要考虑数据库的性能、可扩展性和安全性等方面。5 .实施和维护：在实施阶段，将设计好的数据模型实现到具体的数据库系统中，并进行测试和部署。在维护阶段，持续监控和优化数据库的性能，并根据业务需求进行必要的更新和修改。(2) EPDM数据模型主要实体机器与其他实体之间的关系EPDM(EngineeringProductDataManagement,工程产品数据管理)数据模型的主要实体通常包括产品、部件、材料、文档等，以及它们之间的关系。下面是EPDM数据模型中的一些主要实体及其关系：1 .产品（Product）：产品是EPDM数据模型中的核心实体，代表公司设计、制造或销售的具体产品。产品实体通常包括产品编号、名称、描述等属性。产品与其他实体之间的关系包括：包含部件（包含关系）：产品由多个部件组成，因此产品实体与部件实体之间存在包含关系。使用材料（关联关系）：产品制造过程中使用了各种材料，产品实体与材料实体之间存在使用关系。关联文档（关联关系）：产品相关的文档（如设计规格、制造指南等）与产品实体之间存在关联关系。2 .部件（COmPOnent）：部件是构成产品的基本单元，代表产品中的一个组成部分。部件实体通常包括部件编号、名称、描述等属性。部件与其他实体之间的关系包括：属于产品（属于关系）：部件属于特定的产品，因此部件实体与产品实体之间存在属于关系。使用材料（关联关系）：部件制造过程中使用了各种材料，部件实体与材料实体之间存在使用关系。关联文档（关联关系）：部件相关的文档与部件实体之间存在关联关系。3 .材料（Material）：材料是产品制造过程中使用的原材料或零件，代表产品中的物质组成。材料实体通常包括材料编号、名称、规格等属性。材料与其他实体之间的关系包括：被产品使用（被使用关系）：材料被用于制造产品或部件，因此材料实体与产品或部件实体之间存在被使用关系。关联文档（关联关系）：材料相关的文档与材料实体之间存在关联关系。4 .文档（DoCIlment）：文档是与产品相关的各种文件和资料，如设计文档、技术规范、制造指南等。文档实体通常包括文档编号、标题、类型等属性。文档与其他实体之间的关系包括：关联产品或部件（关联关系）：文档与产品或部件实体之间存在关联关系，用于说明或描述特定产品或部件。关联材料（关联关系）：文档与材料实体之间存在关联关系，用于说明或描述特定材料。（3）油气生产数据的主要构成及其特点油气生产数据是指在油气田开发、生产和运营过程中产生的各种数据，包括但不限于地质勘探数据、生产监测数据、设备运行数据等。1 .地质勘探数据：地质勘探数据是指通过地质勘探活动获得的有关地质结构、地层性质、油气储量等信息。主要包括地震勘探数据、钻井数据、岩心分析数据等。特点包括：数据量大：地质勘探数据通常涵盖广泛的地理范围，数据量庞大。数据多样性：地质勘探活动涉及多种技术手段，因此产生的数据类型多样。2 .生产监测数据：生产监测数据是指对油气井和生产设备进行实时监测和数据采集所得到的数据。主要包括油气产量、压力、温度、流量等数据。特点包括：实时性强：生产监测数据需要实时采集和监测，以及时反映油气井和设备的运行状态。多样性和复杂性：生产监测数据涵盖多个方面，包括油气产量、水含量、含气率等多个指标，数据类型复杂。3 .设备运行数据：设备运行数据是指油气生产设备的运行状态、故障记录、维护记录等数据。主要包括泵、阀门、管道等设备的运行数据。特点包括：故障预测：通过分析设备运行数据，可以预测设备可能出现的故障，进行预防性维护。数据关联性：设备运行数据与生产监测数据、地质勘探数据等相互关联，共同影响油气生产效率和安全性。4 .环境监测数据：环境监测数据是指对油气生产过程中的环境影响进行监测和评估所得到的数据，包括大气、水体、土壤等环境数据。特点包括：环境保护：环境监测数据用于评估油气生产活动对周围环境的影响，保护生态环境。波动性：环境监测数据受到气候、地理位置等因素的影响，具有一定的波动性和不确定性。（4）论述油气生产数据在油田信息化中的主要应用场景1 .生产监测与优化：生产监测数据是油田信息化中的核心应用场景之一。通过实时监测油气井和生产设备的运行状态，可以及时发现问题并采取措施，保障生产安全和稳定。同时，通过对生产监测数据的分析，可以进行生产优化，提高油气井的产量和效率。2 .故障预测与维护：基于设备运行数据，油田信息化系统可以实现对生产设备的故障预测和预防性维护。通过分析设备的运行数据，可以识别设备可能出现的故障模式和趋势，提前进行维护，避免设备故障对生产造成影响。3 .地质勘探与开发：地质勘探数据在油田信息化中扮演着重要角色。通过对地质勘探数据的管理和分析，可以帮助油田管理者更好地理解油气藏的地质特征和分布规律，指导油气田的开发和生产。4 .环境监测与保护：环境监测数据在油田信息化中也具有重要意义。油气生产过程中可能对周围环境产生一定影响，通过对环境监测数据的收集和分析，可以评估油田生产活动对环境的影响，并采取相应的环境保护措施，确保生产活动的可持续性。5 .实时调度与管理：油田信息化系统还可以实现对油气生产过程的实时调度和管理。通过对生产数据的实时监测和分析，可以及时调整生产计划、优化生产过程，提高生产效率和资源利用率。
