005超声波检测报告.docx

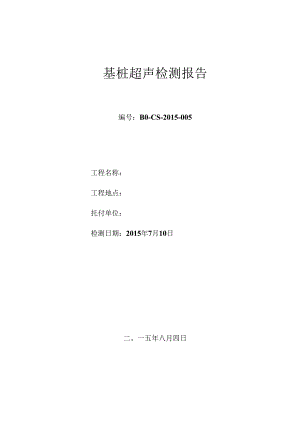

基桩超声检测报告编号：B0-CS-2015-005工程名称：工程地点：托付单位：检测日期：2015年7月10日二。一五年八月四日基桩超声检测报告编号：B0-CS-2015-005重要提示：1、报告未盖“检测专用章”无效。2、报告无检测、编写、审核、批准人签字无效。3、未注册上岗证书或上岗证书超过有效期的报告无效。4、报告发生改动、换页或剪贴后无效。5、未经检测单位同意，报告不得部分复制。6、如对检测报告有异议，应于收到报告之日起十五日内向本检测单位书面提出，逾期视为认可检测结果。封面第1页重要提示第2页目录第3页1、前言第4页2、工程地质概况第5页3、受检桩的施工概况第5页4、检测原理、方法、标准及仪器设备第6页5、检测结果第8页6、检测结论第10页7、附图表第10页1、前言受托付，于2015年7月10日对的16根冲孔灌注桩进行了超声检测，共520.50管米。工程概况见表1。工程概况表表1工程名称工程地点建设单位勘察单位设计单位桩基施工单位监理单位质监机构结构形式层数建筑面积(H?)施工日期2014.11.14桩型冲孔灌注桩桩径(mm)8002400单桩承载力设计值(kN)抗压27000/36700/4030047900抗拔100O桩身碎设计强度等级C40工程桩总数85根(抗拔桩35根)检测桩数16根设计桩长(m)N7设计桩底岩土层微风化检测方法超声法检测日期2015.7.10检测目的检测桩身结构完整性备注2、工程地质概况依据托付单位供应的岩土工程勘察报告，分析该场地工程地质条件，整理出该场地工程地质概况，参见表2。地质概况表表2岩土名称岩土状态层厚Gn)备注素填土松散稍密状0.802.90砂质粘性土可塑硬塑4.9016.50全风化混合岩全风化3.90-7.70强风化混合岩强风化3.5010.80中风化混合岩中风化1.10-4.80微风化混合岩微风化5.00-8.30（揭露）3、受检桩的施工概况依据托付单位供应的设计及施工资料，参见表3。受检桩的设计及施工资料表表3序号桩号(#)桩径(mm)桩长(m)桩身强度成桩类型成桩日期备注1418007.43C40微风化混合岩2014-11-252521007.34C40微风化混合岩2014-12-13718007.OOC40微风化混合岩2014-12-1541221009.57C40微风化混合岩2014-12-6513240011.98C40微风化混合岩2014-12-1061422007.07C40微风化混合岩2014-12-25724180011.56C40微风化混合岩2015-1-282522008.80C40微风化混合岩2014-12-29938220013.95C40微风化混合岩2014-12-22105122007.88C40微风化混合岩2014-12-16116422007.OOC40微风化混合岩2014-12-141271240012.87C40微风化混合岩2014-12-4137222007.80C40微风化混合岩2014-12-11序号桩号(#)桩径(mm)桩长(m)桩身强度成桩类型成桩日期备注1479210010.72C40微风化混合岩2014-11-27158018007.04C40微风化混合岩2014-12-7168118007.24C40微风化混合岩2014-12-9说明：上表中受检桩的参数由施工单位供应。4、检测原理、方法、标准及仪器设备4.1 检测基本原理和方法在介质中质点的振动由近及远的传播称为振动的传播或声波，其频率超过20kHz的称为超声波。和其它匀称介质不同，混凝土是非均质的弹粘塑性材料，对超声波的汲取、散射衰减较大。正常的混凝土，其超声传播速度、首波的幅度和接收信号频率等声学参数无明显差异，若混凝土中存在缺陷，其声速、波幅和频率都会降低，通过分析比较可以判定桩身混凝土的完整性。4.2 方法成孔之后灌注混凝土之前，在钢筋笼或孔壁上竖向平行安装三根或四根PVC管或钢管作为声测管(每两根声测管构成一个检测面)，检测时在声测管中注满清水作为耦合剂，将超声放射换能器和接收换能器分别置于两根声测管中，由超声检测仪发出一系列周期性超声脉冲，该脉冲穿过待测的桩身混凝土，由检测仪所接收。通过仪器中的测量系统测量出超声脉冲穿过混凝土所用的时间(据此推算混凝土的声速)、接收波首波幅值(或衰减值)和接收波频谱，存贮接收波波形。将反复测量到的桩身各测面上不同深度的这些数据进行处理和分析，即可对桩身各部位存在缺陷与否，以及缺陷的性质、大小作为综合推断，绘制声速、衰减值随深度改变曲线，给出桩身混凝土完整性类别。超声检测过程及设备见图Io图1超声检测过程及设备示意图4.3 标准本次超声检测标准依据深圳市技术规范深圳市建筑基桩检测规程(SJG09-2015)的有关规定进行。4.4 检测仪器设备本次检测采纳北京智博联科技有限公司生产的ZB1.-U520型非金属超声检测仪。试验采纳仪器设备见表4。超声检测主要设备状况表表4仪表设备型号器具编号证书编号检定有效期非金属超声检测仪ZB1.-U520型依据深圳市建筑基桩检测规程(SJG0%2015),将桩身完整性分为I、II、II1.IV四个类别。各类别含义参见下表5。基桩完整性分类表表5桩身完整性类别主要特征I类桩桩身完整。11类桩桩身有稍微缺陷，不会影响桩身承载力的正常发挥。In类桩桩身有明显缺陷，对桩身承载力有影响。IV类桩桩身有严峻缺陷。对的16根冲孔灌注桩进行了超声检测。结合现场状况对测试数据进行处理分析、综合推断，得到超声法检测综合评定表(表6)和基桩超声波检测剖面曲线图(见附图)。超声法检测综合评定表表6序号桩号(#)桩径(mm)施工桩长(m)平均波速(ms)声速率桩身评价完整性类别1418007.4342481.7412剖面、13剖面、2-3剖面无缺陷I类2521007.3443202.161-2剖面、1-3剖面、剖面、2-3剖面、2-4剖面、34剖面无缺陷I类3718007.0042552.1112剖面、1-3剖面、2-3剖面无缺陷I类41221009.5742251.331-2剖面、1-3剖面、IY剖面、2-3剖面、24剖面、3-4剖面无缺陷I类513240011.9842742.721-2剖面、1-3剖面、14剖面、2-3剖面、2-4剖面、3-4剖面无缺陷I类61422007.0742631.541-2剖面、1-3剖面、IY剖面、23剖面、2-4剖面、3-4剖面无缺陷I类724180011.5642032.341-2剖面、1-3剖面、2-3剖面无缺陷I类82522008.8042331.641.2剖面、1-3剖面、l4剖面、2-3剖面、2-4剖面、3,剖面无缺陷I类序号桩号(#)桩径(mm)施工桩长(m)平均波速(ms)声速离桩身评价完整性类别938220013.9542393.161-2剖面、1-3剖面、IY剖面、23剖面、2-4剖面、3-4剖面无缺陷I类105122007.8842981.941-2剖面、1-3剖面、14剖面、23剖面、2-4剖面、3-4剖面无缺陷I类116422007.0042841.811-2剖面、1-3剖面、IY剖面、23剖面、2-4剖面、3-4剖面无缺陷I类1271240012.8742763.391-2剖面、1-3剖面、IY剖面、2-3剖面、3-4剖面无缺陷2-4剖面1.30米处存在稍微缺陷11类137222007.8042482.601-2剖面、1-3剖面、IY剖面、2-3剖面、2-4剖面、34剖面无缺陷I类1479210010.7242472.531-2剖面、1.3剖面、14剖面、2-3剖面、2-4剖面、3-4剖面无缺陷I类158018007.0442423.221-2剖面、1-3剖面、2-3剖面无缺陷I类168118007.2442302.691-2剖面无缺陷3号声测管管口堵塞/对的16根冲孔灌注桩进行超声检测，超声检测结果表明：1、受检桩中_根桩为I类桩，占检测桩总数Zj%;2、受检桩中1根桩为H类桩,占检测桩总数6.25%。3、受检桩中1根桩出现堵管,占检测桩总数6.25%,不进行整桩完整性类别评判。主要检测人：邢子刚上岗证书号：（铁）20012903梁月英上岗证书号：（粤）0208160报告编写人：梁月英上岗证书号：（粤）0208160报告审核人：王金上岗证书号：（铁）20070870报告批准人：职务：签发日期：二。一五年八月四日7、附图表（1）检测许可证1张；（2）基桩检测选桩表1张；（3）受检桩桩位平面示意图1张；（4）声测管布置示意图1张；（5）受检桩超声检测剖面曲线图27张（内容包括：a、各测面声速、衰减与深度的曲线图；b、各测面平均声速；c、缺陷位置、程度）。钻心（15根）超声波检测声测管布置图工程名称展辰大境桩基础工程工程地址深圳市光明新区光侨路东侧检测日期2015年7月10日检测数量：16根W4#一CS5#桩'O1S17#桩N3S晨12#桃N3SW14#一NQS1138桩-OSE25#桩S2M桩S«38#桩NOS,51#一,oS6M桩0三S71#桩S*72井
