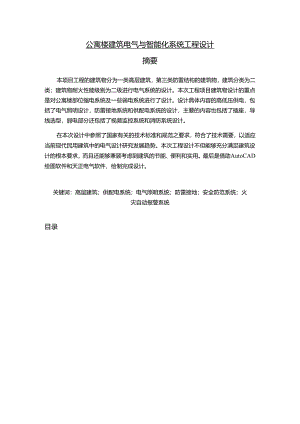

公寓楼建筑电气与智能化系统工程设计摘要本项目工程的建筑物分为一类高层建筑，第三类防雷结构的建筑物，建筑分类为二类；建筑物耐火性能级别为二级进行电气系统的设计。本次工程项目建筑物设计的重点是对公寓楼部位强电系统及一些弱电系统进行了设计。设计具体内容的高低压供电，包括了电气照明设计，防雷接地系统和供配电系统的设计，主要的内容也包括了插座，导线选型，弱电部分还包括了视频监控系统和消防系统设计。在本次设计中参照了国家有关的技术标准和规范之要求，符合了技术需要，以适应当前现代民用建筑中的电气设计研究发展趋势。本次工程设计不但能够充分满足建筑设计的根本要求，而且还能够兼顾考虑到建筑的节能、便利和实用。最后是借助AutoCAD绘图软件和天正电气软件，绘制完成设计。关键词：高层建筑；供配电系统；电气照明系统；防雷接地；安全防范系统；火灾自动报警系统目录引言31工程概况41.1 建筑概述41.2 设计内容51.3 设计依据52建筑电气照明系统设计52.1 照明方式62.2 照明种类62.3 确定设计照度72.4 光源与灯具选择、布置和安装72.4.1 光源与灯具的选择72.4.2 灯具的布置与安装72.5 照度计算82.6 插座的设计102.6.1 插座设计的一般原则102.6.2 插座的布置与安装102.6.3 插座的接线放式112.7 应急照明123建筑物低压供配电设计133.1 低压配电系统原则133.2 低压配电系统用电设备设计要点133.3 建筑低压配电系统的配电要求及方式143.3.1 建筑低压配电系统的配电要求14332低压配电线路配电方式143.4 建筑电电气设备选择第11页共In页3.4.1 基本要求153.4.2 导线和线缆选择153.5 漏电保护163.6 工程负荷情况163.6.1 负荷计算163.6.2 计算公式163.7 建筑供配电无功功率的补偿173.8 变压器的选择183.8.1 变压器台数的选择原则183.8.2 变压器类型的选择原则184本工程防雷接地系统的设计194.1 建筑物防雷系统设计194.2 接地系统设计及安全措施194.3 等电位联结设计205本工程弱电系统的设计205.1 火灾自动报警设计215.1.1 确定建筑物防火等级215.1.2 建筑物系统形式的选择225.2 火灾自动报警系统组成225.2.1 火灾探测器的选择235.2.2 火灾探测器的布置235.2.3 声光报警器、消防广播、消防电话、手动报警按钮的布置255.2.4 手动报警按钮布置255.2.5 火灾报警控制器的布置及导线的选型265.3 消防联动控制265.3.1 防排烟系统与防火卷帘门联动275.3.2 火灾事故广播275.3.3 线缆选择275.4 视频监控的设计第川页共11页5.4.1 视频监控系统285.4.2 视频监控设备要求及参数285.5 安防系统的集成296全文总结295.6 献30引言以目前的我国经济社会发展形势现状以及分析情况来看，我国的所有汽车和车用电气电子行业快速发展，可以清楚地明确看到了目前我国几乎每一个电子行业的发展趋势，因为每一个行业中国的所有汽车和车用电气电子行业的整体经济社会发展都应该是同所有中国汽车和燃气电子行业的一个整体质量生产及其产业发展密切息息相关。在各种学习，工作的地方无时无刻都在与电交往。可以看到，随着使用的电能设备不断增加，规模也在不断扩大，对于电力和电气的要求量更是一直在上涨。其中主要包括大量的机械和动力装置、电气设施、复杂的灯光和照明系统，对于电气的使用功能和技术要求比较高，尤其是针对一些高层次的民用建筑本身的特点，对于电能的使用质量和技术要求相对较高，如今现代社会人们的物质生活水平正在进一步提高，安全、便捷、舒适、高效、节约环保等高层次的建筑也日益受到了人们的重视和认可。而且与此同时，只有通过对高层建筑进行智能化的应用和管理，这样我们才能够做到精准、有效、稳定、可靠地正常运行。比如对建筑物高低压配电设计,防雷与接地设计,对建筑物合理照明的设计,对建筑物安全型的监控设计和对建筑物预防火灾的设计。与此同时，在当今中国引入建筑绿色节能建筑的一个时尚技术潮流中，选择节能电气设备与绝缘材料的设计过程中就已经需要充分考虑到了许多的技术问题，如各类建筑节能企业往往采用了具有低损耗的无卤铁磁绝缘材料来直接制造动力电机与电气变压器，采用了具有低烟味的无卤金属绝缘材料，高效率的使用光源等，电气工程师的设计也就更加复杂,不仅必须还需要充分考虑满足各类建筑节能企业对于建筑信息流与建筑能量流等资源的准确分配和实时控制，而且还必须充分采用基于建筑物的管理智能化与工业数字化的管理技术手段来准确实现各类建筑节能工作环境的实时控制和不断优化节能管理。显然，智能化、数字化与建筑绿色化正在逐渐发展成为我国现代智能建筑以及电气工程技术的一大发展趋势。因此进行建筑工程电气设计不但必须要严格充分考虑安全、节能、使用及日常维护以及建筑工程各项目的基本要素，还更多的应该严格按照相关国家技术规范，制订一套电气设计的整体内容，即是否完全符合国家建筑工程电气施工中的整体技术要求并是否具有一个足够安全、可靠地点来进行一套建筑工程电气设计。1工程概况1.1 建筑概述本工程的用地建筑使用区域全部为南京市区体育局的南京运动员体育综合训练公寓，总体在规划中的建筑面积大约为15292.6m2°本次工程设计概况是有地下1层、地面以上13层的建筑，高度为46.65m。将各类建筑物等级划分分别为二类;一种建筑的耐久层和性能防护等级分别可根据确定分别为二级，设计合理的建筑使用防水年限分别可根据确定大约为50年.二类建筑的耐火层和性能防护等级分别可根据确定分别为二级和三级。建筑屋面的耐用防水层和性能防护等级分别可根据确定分别为二级和三级，防水层的耐用防水年限根据可靠性确定大约为15年。其他工程概况详见建筑施工图。1.2 设计内容(1)关于照明系统的设计，包括正常照明，备用照明以及应急照明设计。(2)有关供配单电系统相关内容，包括高压配电变频和低压设备配电。(3)关于防雷和接地系统方面。(4)关于安防系统的方面有:视频监测系统的设计。(5)关于消防系统方面包括火灾自动报警系统的布置，消防总方案的设计等。13设计依据(1)有关建筑等与工程设计有关的专业所需要提供的材料。(2)按照建设单位所需要提供的设计任务书和相应的设计技术要求。(3)设计所需执行的主要规范、章程、规定、主要技术标准。中华人民共和国和其他地方目前现行的主要标)隹和法规。2建筑电气照明系统设计本次工程的照明设计思路，设计合理的照明设计和照明空间。使之更符合我们心理和生理上的需求，从而得到美的享受。在我们生活居住的空间环境中，照明的设计可以说是最富情感的元素，它具有增加室内空间层次、噌强室内装饰艺术效果和增添生活情趣的功能，起到画龙点睛的效果。简单地说就是为了让灯光环境能够符合我们的日常工作、生活等对于封面的特点，从而能储满足我们所必须的生理与心里需求两个方面。照明装置的设计具备使用性的原则，安全性的原则，美观性的原则，经济型的原则。使用性能就是作为建筑设计的一个出发点与基本要求，其中就已经包含了对照明安装在施工中的使用，使用寿命，维修的方便性等;安全性原则是指对场所提供了安全的照明，并且安装存在一定的合理性,要符合规范规定;美观性原则是指照明具有美化环境，装饰改变环境的功能，我们设计时要遵循我们所需要的美观角度进行灯具选择，灯具布置等;经济型原则是指不仅要节能，还有节约。本次照明设计照明电源引自变电所变压器二次侧低压配电屏或低压配电箱，这里主要运用到380/220伏电压进行照明供电。照明配电干线采用密集型母线槽或电力电缆，放射式引至楼层配电箱。2.1 照明方式照明设备根据不同照明的位置及其分布特征，大致可以划分为以下四类。(1) 一般照明：是为了整个场所的照明而设计的均衡性照明设计的一种方式，即整个场所或者区域内的被照面上都应该是一样的照度。一般照明的目标是使得照明物能够在被人的空间中均匀地分布，适合于对光照的方向没有任何特别要求的地点，除了酒店和客房。(2)分区一般照明：就是为了照亮人们在工作地点中某个特定的区域。(3)局部照明：主要作用是特殊的人体视觉和局部工作处理功能所需要做的，为了正确照亮一个特殊局部而需要进行的局部照明。局限于一个工作管理区域内各个组成部分的固定或者完全可以自由移动的光照明,就是为了能够确保某一种基于工作区域性质及其特征的固定照度所需要进行的光装饰。(4)混合照明：主要是一般照明和局部照明共同构成的灯光。对于在工作地点或者需要有相当较高光线照度以及对射角方向具有特定要求的地区，宜考虑采用多种混合式照明。此时，一般照明的光线照度适宜以不低于全部混合照明光线总照度的5%10%进行选择，且不应该低于201x.由于本工程属于公寓式建筑，娱乐场所和宿舍区结合的多层建筑。宿舍区采用一般采用一般照明满足宿舍区的生活学习要求。走廊和楼梯间也采用一般照明，而阅览室和会议室等采用分区均匀照明，其他区域采用一般照明。2.2 照明种类照明的功能种类大致来说可以依次细分为正常安全照明，应急性安全照明，值班性安全照明，警卫性安全照明和道路交通车道障碍物性安全照明。本次设计重点设计是正常照明和应急照明。正常照明是指可以给人们工作等需要提供的所必须的光线。应急照明是指正常照明不能正常工作而需要维持的照明。应急照明种类主要有:疏散照明，安全照明和备用照明。(1)疏散照明：在正常的交通照明由于某些电源部件损坏或者电源失效后,为了有效防止以及避免正常交通中可能发生的交通意外事故,需要在出口与工作通道之间分别设置一个分别指示着安全出口的具体位置和指向方向的安全疏散标识闪光灯和一个为了有效照亮安全人员疏散工作通道而特别专门设置的绿色光源迸行照明。(1)应急照明:当正常照明失效之后，而启动的提供光线的光源灯。适用于供电失效之后处于危险的区域，例如钢锯等需要照明作业的危险地点(3)备用照明:主要是指用于保证正常的活动中能够继续或临时性地继续进行的一种应急照明，在使用中当正常灯具因故障而完全熄灭后，可能会造成伤害的场所，或者如果已经停止使用将对造成很大影响或者巨额经济损失而被安装的继续工作用灯具照明，或在过程中发生的火灾就是为了有效地保证消防功能的运行而设定的照明。2.3确定设计照度本次南京体育公寓楼设计的各类场所的照度标准值如下表:表2-1区域照度参照表位置位置和高度照度要求/1XRa走道，楼梯间地面508O卫生间0.75m水平面1008O宿舍0.75m水平面1508O阅览室课桌面3008O健身房0.75m水平面2008O会议室0.75m水平面3008O康复治疗室0.75m水平面3008O消防控制室0.75m水平面3008O2.4 光源与灯具选择、布置和安装2.4.1 光源与灯具的选择根据规范及光效及灯具的颜色质量等各种条件因素的选择原则和建筑照明设计标准GB50034-2004，在本次设计中我们采用飞利浦t8标准直管荧光灯的方式来完成针对南京大学体育楼的电气设计。照明照射光源及常用照射照明灯具:一般家庭使用工作场所的主要照射照明光源为1.ED或者其他节能光源照射荧光灯。荧光灯选用采闭三氟甲基色谱的荧光灯，配周边的电子白
