各个负荷下轴封蒸汽都是什么流程？.docx

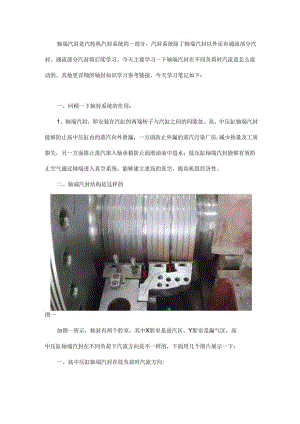

轴端汽封是汽轮机汽封系统的一部分，汽封系统除了轴端汽封以外还有通流部分汽封。通流部分汽封将后续学习。今天主要学习一下轴端汽封在不同负荷时汽流是怎么流动的。其他更详细的轴封知识学习参考链接，今天学习笔记如下：一、回顾一下轴封系统的作用：1、轴端汽封，即安装在汽缸的两端转子与汽缸之间的间隙处。高、中压缸轴端汽封能够防止高中压缸内的蒸汽向外泄漏，一方面防止外漏的蒸汽污染厂房,减少热量及工质损失，另一方面阻止蒸汽窜入轴承箱防止润滑油油中进水；低压缸轴端汽封能够有效防止空气通过轴端进入真空系统，能够建立更高的真空，提高机组经济性。二、轴端汽封结构是这样的图一如图一所示，轴封有两个腔室，其中X腔室是进汽区、Y腔室是漏气区，高中压缸轴端汽封在不同负荷下汽流方向是不一样的，下面用几个图片展示一下：一、高中压缸轴端汽封在低负荷时汽流方向:1、先看示意图，如图二所示，轴封供汽母管来的0.03MPa压力蒸汽进入X腔室，然后向两端溢出。向汽缸侧溢流的轴封供汽进入汽缸内，向大气侧溢流的轴封供汽进入Y腔室（即回汽），Y腔室与轴加风机相连，将轴封回汽抽出至轴加回收工质和热量，不凝结气体由轴加风机排至厂房外（轴加风机全部停运怎么办?机组是否可以继续运行？）高压轴封轴封环汽缸侧汽机转子-离压轴封在低负荷或空负荷时的状炎真空0.03MPa微真空大气来自轴封蒸汽母管的蒸汽关注汽机学习笔记微佶公众号轴加风机抽出蒸汽与空气混合物至轴封冷凝器图二2、再看实物图，如图三所示图三二、高中压缸轴端汽封在高负荷时汽流方向:1、先看示意图，如图四所示：高负荷时汽缸内蒸汽压力较高，沿着轴封向外溢流至与轴封母管相连的X腔室，导致X腔室压力升高，蒸汽溢流至轴封蒸汽母管，并向低压轴封供汽。此时辅汽至轴封供汽母管调门关闭，轴封蒸汽母管溢流调节阀开启，维持轴封母管压力。同时部分轴封漏汽沿轴端漏入Y腔室，回收至轴加。离压”时在离m卅廿状态汽机箝子牯加风机油出东汽与空气混合物至WlN冷火Blll：FkhO05MP<aa空触N坏罐找至处封蒸汽母管图四2、实物图，如图五所示图五三、缸低压端轴封两对于低压缸来说无论高负荷还是低负荷，蒸汽均是由轴封供汽至X腔室，然后向两侧溢流，若轴封供汽压力过高则会导致Y腔室呈正压，蒸汽从Y腔室溢流至厂房内，即轴端冒汽,此时因限制低压缸轴封供汽压力，若轴封供汽压力过低，因机组运行时低压缸排汽为真空系统，则空气会沿着轴封漏入汽缸，影响真空严密性，影响机组经济性，需要适当提高轴封压力。轴封投运后一定要检查低压缸各瓦是吸气还是冒汽并进行相应调整。
