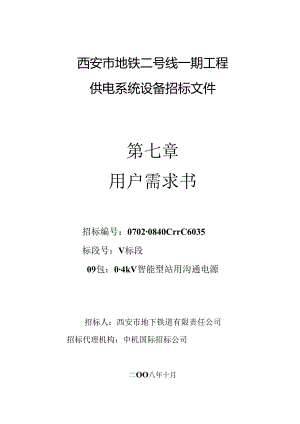

西安市地铁二号线一期工程供电系统设备招标文件第七章用户需求书招标编号：07020840CrrC6035标段号：V标段09包：04kV智能型站用沟通电源招标人：西安市地下铁道有限责任公司招标代理机构：中机国际招标公司二OO八年十月一、技术条件41、技术条件41.1 工程概况41.2 基本要求41.3 环境条件41.4 采纳技术标准51.5 主要电气参数61.6 低压开关柜外型尺寸71.7 低压开关柜一般要求81.8 二次回路设计82、主要零部件82.1 概述82.2 低压沟通框架式断路器92.3 低压沟通塑壳式断路器112.4 柜内其它元器件133、智能低压系统143.1 概述143.2 网络构成方案143.3 主要技术要求143.4 智能单元143.5 现场总线163.6 限制电源164、开关柜结构、材料及工艺164.1 开关柜结构164.2 外接导线端子174.3 爱护性接地174.4 柜内母线及绝缘导线敷设174.5 柜门、喷漆及颜色184.6 柜内母线和导线的颜色和排列184.7 柜内部件的设计184.8 测量仪表及继电爱护装置194.9 限制回路要求194.10 低压开关柜排列及出线方式205、牢靠性、可维护性、可扩展性205.1 牢靠性205.2 可维护性205.3 可扩展性216、铭牌及标识176.1 铭牌216.2 标识21二、供货范围211、设备数量222、随机附件233、专用工具及测试设备234、服务项目表23三、工程进度及相关要求23四、责任范围241、投标人责任范围242、招标人责任范围253、投标人接口责任254、技术服务275、具体服务要求28五、项目管理291、概述292、招标人的权力293、投标人的项目管理机构304、项目支配和进度限制305、对投标人的质量限制306、投资限制管理327、图纸文件管理328、接口管理329、设计联络管理3310、产品设计管理3311、产品制造管理3312、检验和试验管理3513、不合格品的限制3514、设备的包装、运输和贮存管理3515、现场服务管理3616、技术服务3617、培训3718、向投标人索赔的管理3819、项目管理细则的构成38六、试验、检验、验收411、基本要求412、试验413、检验及验收42七、设计联络44八、技术文件451、概述452、图纸463、手册474、其它技术文件475、图纸、手册和技术文件的交付47九、培训481、概述482、培训材料483、培训的主要内容484、培训支配书（包含但不限于以下内容）49十、偏差汇总49一技术条件1、技术条件1.l工程概况西安市城市快速轨道交通二号线规划线路为陈家堡韦曲，线路全长32.402km,共设24座车站。近期建设铁路北客站韦曲段，正线全长26.24Oknb共设21座车站。本次招标范围为二号线一期工程铁路北客站会展中心段，实施起点为铁路北客站北端，终点为会展中心站站后折返线尾端，正线全长20.555km,均为地下线，共设17座车站，最大站间距1617m,最小站间距869m,平均站间距124hn,全为地下站，有5座车站与规划线路有换乘关系：行政中心站（与四号线换乘）、北大街（与一号线）、钟楼（与六号线）、小寨（与三号线）、会展中心（与五号线）。铁路北客站旁边设地面车辆段1座,限制中心1座。全线在行政中心、会展中心设2座主变电站。车辆采纳B型车，最高行车速度80kmh,列车编组初、近、远期均为6辆。工程自2007年上半年开工，2011年底全线建成通车。供电系统采纳HokV35kV两级电压集中供电方式，经AC35kV环网电缆与车站变电所环串成供电网络。AC35kV经变电所牵引部分降压、整流后为牵引列车供应150OV直流电源，经降压部分降压后为全线动力照明供应40OV沟通电源。全线设置8座正线牵引降压混合所、1座车辆段牵引降压混合所，正线牵引降压混合所全部设置于地下车站的站台层，车辆段牵引降压混合所设置于车辆段地面。全线设降压变电所9座、设跟随式降压变电所7座、设铁路北客站区间跟随式降压变电所1座。正线线路采纳刚性架空接触网，车辆段采纳架空柔性接触网。在铁路北客站车辆段内设置供电车间1处负责本线供电设备的运行管理及修理。1.2基本要求低压开关柜为封闭式户内成套设备。其功能为向主变电站全部站用用电设备供电。为保证地铁各种用电设备平安、牢靠、连续地运行，要求低压开关柜满意地铁环境条件、技术先进、生产工艺成熟牢靠、结构紧凑、便于安装和维护等性能指标。1. 2.2低压开关柜采纳智能型低压开关柜。1.2. 3低压开关柜及柜内全部元器件应选用体积小、低根耗、低噪音、无自爆、阻燃的定型产品。1.3. 4安装地点：地下户内，垂直安装与垂直面的倾斜度不超过5度。1. 3环境条件1.3. 1环境温度：-21+42°C（室外）；-5+40（室内）。1.3.2相对湿度：日平均值不大于95%；月平均值不大于90%（25。0。1.3.3海拔高度：100Omo1.3.4最大地震烈度：8度。1.3.5雷暴日：14日/年。1.3.6振动:f<10Hz时，振幅为0.3mm；IOHZcf<150HZ时,加速度为lms201.3.7室外条件：暖温带半潮湿大陆性季风气候，春季干旱，夏季燥热，秋季潮湿多雨，冬季寒冷干燥。1. 4采纳技术标准投标人供应的设备应遵循下列标准的最新版本或修订本，但不局限于这些标准。投标人在生产过程中所采纳的全部标准，均须经招标人确认。投标人从别处购来的设备和附件，都必需符合标准规范和准则的最新版本或修订本。GB156-93标准电压GB4208-93外壳防护等级（IP代码）GB/T14048.1-2000低压开关设备和限制设备总则GB/T14048.2-2001低压开关设备和限制设备低压断路器GB/T14048.3-93低压开关设备和限制设备低压开关、隔离器、隔离开关及熔断器组合电器GB/T14048.4-93低压开关设备和限制设备低压机电式接触器和电动机启动器GB7947-87绝缘导体和裸导体的颜色标记GB7251.1-1997低压成套开关设备和限制设备第一部分：型式试验和部分型式试验成套设备GB7251.2-1997低压成套开关设备和限制设备其次部分：对母线干线系统（母线槽）的特殊要求GB7251.3-1997低压成套开关设备和限制设备第三部分：对非专业人员可进入场地的低压成套设备和限制设备-配电板的特殊要求JB/T9661-1999低压抽出式成套开关设备JB4012-85低压空气式隔离器、开关、隔离开关及熔断器组合电器GB/T4207-1984固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法GB3983.1-89低电压并联电容器GB13539-92低压熔断器GB1207-1997电压互感器GB1208-1997电流互感器GB14285-93继电爱护和平安自动装置技术规程GB/T7261-2000继电器及装置基本试验方法GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-1998电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5-1999电磁兼容试验和测量技术浪涌(冲击)抗扰度试验IEC73：1996人-机界面，标记和符号的基本平安规则-指示器和操作机构的编码规则IEC447：1993人-机界面(MMI)动作规则GB/T13729-2002远动终端设备GB/T15153-1998远动设备及系统D1./T721-2000配电网自动化系统远方终端投标人用于本次招标选购设备选用的材料、零部件如有不涉及上述技术标准和规范之处，投标人应供应所采纳的国际和国家标准、规范以及所采纳版本的有关技术资料。投标人应使本次招标选购设备选用的材料、零部件符合最新版本的国际和国家标准、规范，并供应所采纳的国际和国家标准、规范以及所采纳版本的有关技术资料。投标人运用上述以外的标准和规范时，应清晰地说明并提交用于替代的标准或规范，明显的差异点要说明。当举荐的标准和规范等效于或优于本规格书的要求时，才可能为招标人接受。1.5主要电气参数1.5. 1系统参数西安地铁二号线主变电站低压配电系统采纳三相四线制配电系统和TN-S接地爱护系统。系统参数见下表。低压配电与照明系统参数序号项目内容1配电系统方式三相四线制2母线电压AC0.4kV3系统电压ACO.22O.38kV4额定频率50Hz5系统接地方式TN-S系统1.6. 2柜内设备的配置技术条件(1)电气一次结线方式为单母线分段方式，两进线开关配置额定电流为80OA电动ATS开关，两进线分别配600/5电流互感器三只。(2)出线回路负荷分布及工作电流大小(60回),具体接线见附图。(3)负荷回路和组屏要求A、60OA进线2路，主开关采纳带机械和电气闭锁的ATS开关，正常时电源进线I供I段母线，进线11供II段母线。I或11两进线开关依据运行方式可随意进行切换在电源I或口上运行，当运行电源进线因沟通失压时，另一电源进线能牢靠自投。B、出线负荷回路一共是60回，采自动空气开关，修理便利，各出线回路要求集中到端子排上统一规范出线，全部各进出线空气开关均带一常开与一常闭协助接点，以供应综合自动化远方监控空气开关的运行状态，并预留10%的备用端子，所用变屏输出接线端子处能从后面开门进行接线。C、要求组屏电源屏6面，风机限制屏2面，共8面。1.5.3智能站用沟通电源系统功能主接线方案1#进线2#进线(380V负荷出线共60回，依据要求进行分布)1.5.4低压开关柜基本技术参数A、屏体结构要求带透亮可视门，便利日常巡察。B、开关采纳固定式。负荷出线采纳模块化，标准化，扩充便利，标识清晰。C、要有隔离平安挡板，防止人员触电。D、柜屏尺寸为80OmnX60OmmX226Omnb颜色待定。E、标准：IEC60439T,GB7251-97低压成套开关设备和限制设备；GB191T990包装运输图示标记F、工作电源：230VAe(±10%)G、工频耐压：2500Vmi11:H、防护等级：1P3XI、进线电源侧监测精度：电压、电流0.5%功率、电度遥；功率因数2%；频率0.2Hz。J、通讯接口/规约：带有RS485、RS232接口，必需能接入变电所综合自动化系统1.5.4主要电气参数低压开关柜主要电气参数表序号项目
