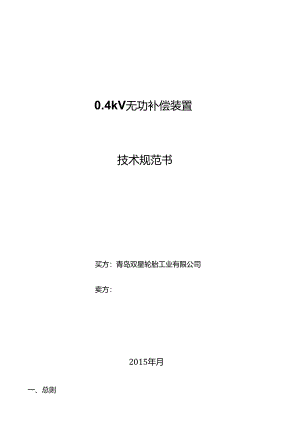

0 4kV无功补偿技术规范.docx

一、总则0.4kV无功补偿装置技术规范书买方：青岛双星轮胎工业有限公司卖方：2015年月1.1 本技术协议适用于青岛双星轮胎工业有限公司环保搬迁转型升级绿色轮胎智能化示范基地电气配套建设项目。它提出了04kV无功补偿装置及附属设备功能设计、选材、制造、检测和试验等方面的技术要求。1.2 为避开无功补偿导致的谐波放大及电容器过电流，采纳串联7%电抗器设备，防止五次以上谐波的放大，同时起到分流谐波电流的作用。1.3 卖方供应的全部图纸、文件、铭牌均用中文，每颗电容应有铭牌，标明：厂名、额定电压、频率、容量等。1.4 本协议书提出的是最低限度的技术要求，并未对一切技术细微环节作出规定，也未充分引述有关标准和规范的条文。卖方应供应符合本协议书和有关最新国家标准、电力行业标准的优质产品。1.5 本协议书所运用的标准如与卖方所执行标准不一样时，应按水平较高标准执行。1.6 卖方要供应关键元器件清单及供应商质保书和供应实力承诺。1.7 卖方要供应国家权威部门出具的半导体电子开关限制投切电容器成套设备检验报告及CCC认证报告。1.8 本技术规范书经买卖双方确认后作为合同的技术文件，与合同正文具有同等法律效力。随合同一起生效。本协议书未尽事宜，双方协商确定。1.9 卖方需依据图纸中标注的实际容量对无功补偿设备进行合理分组配置。补偿柜外观颜色与低压柜一样（RA1.7035）。二、技术标准应遵循的主要国家标准和行业标准：GB50150-2006GB50171-2012GB/T12747.1-2004GB/T12747.2-2004GB/T15576-2008GB/T22582-2008GB/15945-1995GB/12326-2000GB/15543-1995GB/14549-93GB/12325-90电气装置安装工程电气设备交接试验标准电气装置安装工程盘、柜及二次回路结线施工及验收规范标称电压IkV及以下沟通电力系统用自愈式并联电容器标称电压IkV及以下沟通电力系统用自愈式并联电容器低压成套无功功率补偿装置电力电容器低压功率因数补偿装置电能质量电力系统频率允许偏差电能质量电压允许波动和闪变电能质量电压允许允许不平衡度电能质量公用电网谐波电能质量供电电压允许偏差JB/T7115-2011低压电动机就地无功补偿装置JB/T8958-1999自愈式高电压并联电容器GB/T14048.1-2006彳氐压开关设备和限制设备NB/T41003-2011标称电压1000V及以下沟通电力系统用自愈式并联电容器质量分等D1./T842-2003低压并联电容器运用技术条件以上仅列出主要标准但不是全部标准。制造厂采纳上述规范及上述规范所指定的规范均应为最新版本，而不能限于上述所列的版本号或年号。三.运用环境邮小于100Om极端最高气温40.5极端最彳修温-18.2oC最热月平均气温24.8最冷月平均气温-6.5年平均相对湿度51%最热月平均相对湿度58%最冷月平均相对湿度55%安装地点户内三、主要元器件配套厂家序号电气元件配套厂家序号电气元件配套厂家序号电气元件配套厂家1分支断路器施耐德ABB西门子2电容电抗投切单元自主选择品牌，相关元器件必需满足参数,业绩要求。供应相关证明.3限制器自制品牌要求电容电抗投切单元为统一品牌，并能够供应国家权威部门相关的产品质量证明和产品检测报告，（检测报告必需与所投元器件品牌规格型号一样）同时要求相关元件电容电抗3年内质量必需保证，电容电抗满足轮胎行业工况要求，3年内非人为损坏必需无偿免费更换。电容电抗投切单元相关产品具有五家以上轮胎企业稳定运行证明。（电容器参数检测报告及轮胎行业业绩证明附投标文件中，真实可查。）五、无功补偿装置技术参数及性能要求5.1 配置简介本工程采纳低压TSC可控硅组成的无触点开关对多级电容器组进行快速无过渡投切,并能抑制5次及以上谐波。电容补偿限制器应采纳智能限制，确保可控硅过零触发，采纳光电触发技术，动态实时跟踪补偿。依据变压器为单位，每个变压器下补偿装置配置尽量依据8421”比例进行配置，以满足投切精度，无功补偿一步到位，避开投切逻辑混乱。5.2 技术特点本工程运用的无功补偿装置应具备以下主要特点： 以DSP,微处理器为检测、限制核心，实时检测负载无功功率，快速计算补偿容量,依据预置投切逻辑实现快速推断和限制； 采纳大功率晶闸管构成高速无触点投切开关，响应刚好快速，牢靠性高，运用寿命长；要求供应大功率晶闸管过零投切测试曲线图。 自动跟踪选择系统零过渡过程时刻投切调谐电容器组，暂态过程极短，实现对无功功率和谐波电流的快速动态补偿； 调谐电容器组投切过程中无涌流冲击，无操作过电压，投切扰动微小，电容器衰变小，故障率低； 动态响应速度小于20毫秒，在补偿容量满足的状况下，功率因数动态补偿至0.95以上，并可有效抑制由于无功改变导致的电压波动； 内含谐波抑制电抗器，电容器工作应力小，无谐波放大和共振危急，在谐波含量较高的配电系统中也能稳定牢靠地工作，并可依据须要部分滤除主要谐波电流； 电容器投切限制采纳智能化优先结合投切工作方式，投切快速、精确，并能进一步降低电容器工作应力，充分延长电容器寿命，要求有手动自动切换功能，实现无人值守；并具串行通讯功能。 电容器投切阈值和响应时间可编程，并可实现手动投切和自动投切的转换，调试、检验便利，适用性更广； 采纳多重软、硬件抗干扰措施，抗干扰实力强，工作牢靠； 具有自检功能和过压爱护、过流爱护等多种硬件爱护功能,确保设备的稳定牢靠运行; 自动监测系统电压、电流、有功、无功、谐波含量和补偿前、后系统功率因数； 数字化限制和参数设置,液晶汉字显示，RS485接口，标准MODBUS通讯协议，计算机远程监控功能，历史事务记录功能； 可多模块并联运行，安装调试简洁，维护便利。 为了保证成套设备运用效果，要求电容器及电抗器必需采纳同一品牌。 成套装置要求具备抑制谐波功能，要求投标文件中供应国家权威机构出具的检验报告。 5.3主要元器件 5.3.1大功率晶闸管投切单元选用德国英飞凌可控硅产品，可控硅采纳光电触发方式，实现过零投切，投切过程中无涌流冲击、无操作过电压、无电弧重燃现象，最大限度延长电容器运用寿命。供应晶闸管过零投切测试曲线图，并实质性说明过零投切工作原理。投切单元要求有两种温度爱护：温控开关和温度传感器，确保设备散热；具有中文液晶显示功能，能够显示开关量的输入输出工作状态，功率单元的工作状态，散热片温度实际值，风机和散热片的工作状态及其能显示晶闸管的开通、关断、短路、断路等爱护功能。1.1.2 光电驱动器光电驱动器与可控硅安装在一个模块内，光电触发方式确保一次系统和二次系统隔离，解决谐波干扰问题，高牢靠性，限制简洁。1.1.3 电容器 额定电压：480V 额定电流：50-60Hz 过电压：1.1U11过电流：1.3In连续浪涌电流：200倍额定电流电容器损耗角正切值（）:02,填充物不允许采纳蛭石。 电容偏差：±5% 功耗W0.2wkvar 放电电阻：内置放电电阻永久性连接，电容器60s内放电到5OV以下。过载实力：2In端子与外壳间沟通电压试验：3.0kV（60s）要求供应报告支持滨质认证：国家权威机构出具的检验报告平安特性：干式、自愈、压敏短路技术实现过压拉断爱护运用寿命：130000小时1.1.4 补偿专用电抗器 额定电压：400V 电抗率：7%额定电抗偏差：±4%三相电抗值偏差：每相电抗值不超过三相平均值的±2%外施耐压试验：5kV（60s）要求供应报告支持绝缘等级：H级（180。C耐温）绝缘水平：660V线性率：1.8In品质因数：Q>20In时的自感值：vO.8T 爱护：温度爱护装置 结构：干式铁芯三相电抗器电抗器内置温控开关，确保电抗器不在过温条件下运行电抗器具有1.7倍的过流实力（高线性度）1.1.5 功率因数限制器限制器要求可以实现电容器组合投切，以最少电容器组数实现最佳电容限制，多级补偿一次到位”艮制精确。限制器要求能够显示系统电压、电流、功率因数、无功/有功功率、谐波。可分别显示系统三相电压波形、各次谐波含量和谐波畸变率。当电网电压过高或过低时，自动切除电容后报警并闭锁，故障消逝后可自动复原重启。装置具备上电爱护、掉电爱护、过压/欠压爱护、过流/欠流爱护等多种爱护功能。限制器要求具备国家权威机构出具的在有效期范围内的CQC认证以及对应检验报告。5.4 无功补偿装置整机性能要求补偿容量依据图纸要求（图纸标注容量为实际输出容量）工作电压：400V±10%工作频率50Hz±2%补偿方式：三相三线统补目标功率因数：0.95以上投切方式：晶闸管投切，投入时涌流大小必需在CCC认证报告中体现并满足国家相关标准要求。响应时间：动态响应速度小于20ms限制器：采纳DSP数字信号处理器，且具有三相电流、三相电压的采样 爱护功能：电压异样爱护；电流异样的一次器件爱护及电流异样的软件爱护；系统故障爱护：系统过热爱护功率损耗：满载1.5%额定补偿容量 音频噪音：70dB 通讯方式：RS485接口，标准MODBUS通讯协议 人机界面：有中文液晶显示（屏幕辨别率不小于240×128）和操作键，显示器能显示三相电压电流波形和三相电压电流各次谐波含量 防护等级：IP30 柜体型式：标准MNS三相主母排和N、PE母排由低压配电柜生产厂家配置，补偿柜卖方配置好分支母排即可，安装对接与低压柜配套厂家协商沟通。5.5 供货范围（电容补偿柜招标范围，待确定后发至低压开关柜厂家负责并柜，低压柜厂家负责水平母线的材料及连接）5.5.1 电容补偿柜数量（若与图纸不附，以图纸为准）注：单柜输出容量为每台300kvar一期电容补偿柜数量统计位置所属变压器编号数量统计低压开关柜（MNS）电容器柜（单独招标）对应编号备注TD2014AA21cKAA21c2,AA21c3,AA21c4电容补偿柜OOOkvar)低压柜厂家负责水平母线的楙斗及连接TD2024AA22cKAA22c2,AA22c3.AA22c4电容补偿柜OOOkvar)低压柜厂家负责水平母线的材料及连接TD2034A23cKAA23c2.AA23c3、AA23c4电容补偿柜OOOkvar/台)低压柜厂家负责水平母线的材料及连接TD2044A24cKAA24c2AA24c3.AA24c4电容补偿柜(300kvar/台)低压柜厂京负责水平坦线的材料及连接TD2053AA25cKAA25c2AA25c3电容补偿柜(300kvar/台)低压柜厂家负责水平母线的材料及连接TD206
