变压器综合测试台说明书.docx

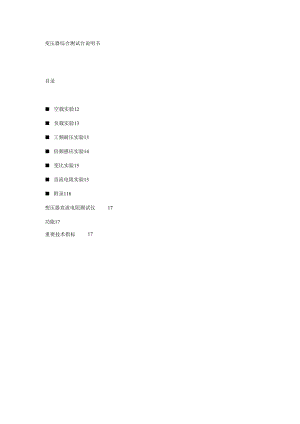

变压器综合测试台说明书目录变压器综合实验台6概述6测试项目6技术参数7面板及背板说明7 操作台上面板说明7 操作台背板说明10操作说明11 内特性实验11 空载实验11 负载实验11 外特性实验12 空载实验12 负载实验13 工频耐压实验13 倍频感应实验14 变比实验15 直流电阻实验15 附录116变压器直流电阻测试仪17功能17重要技术指标17系统描述17使用说明18全自动变比组别测试仪20概述20重要技术指标20面板结构及使用说明21工作原理22仪器使用界面及过程说明：24操作方法及说明25安全说明及注意事项29变压器空载负载特性测试仪30功能特点及用途30重要的技术指标30操作介绍31仪器面板图：31 三相变压器空载实验32 三相变压器负载实验34 单相变压器空载实验36 单相变压器负载实验37屏幕参数说明39附录表41友情提醒42质量保证书42 售后服务承诺42维修责任42微型打印机简明操作说明43变压器综合实验台概述综合实验台符合GB"4776,GBT5169,GB/4285-1993等相关国家标准。该实验台重要是对电力变压器，配电变压器的空载、负载特性进行实验，也可对被试变压器进行倍频感应及工频耐压实验。该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统实验方法中电压，电流表，功率表分别读数并由人工计算导致的误差。测试项目?三相电压有效值?三相电流有效值?三相有功损耗?三相无功损耗?三相平均值电压?三相电压平均值?三相电流平均值?总功率?空载电流比例?阻抗电压比例?频率?功率因数?倍频感应实验?变比组别测试技术参数项目测量范围相对误差电压0.1500V+（0.2%读数+0.1%量程）电流0.1-5A+（0.2%读数+0.1%量程）功率U*I+（0.2%读数+0.1%量程）功率因数0.1-0.9999+3个字变比1.0009999.90.2级组别0011电源AC220V+10%50HZ+2%使用环境工作温度范围040°C相对湿度30%90%面板及背板说明操作台上面板说明1、2、3三相电源输入电压表4三相电源输出电流表5 三相电源输出电压表6 倍频输出电压表7一一倍频输出电流表8倍频感应输出频率表9计时器10一一工频输出电流表11工频输出电压表12一一变比组别测试仪13空载负载特性测试仪14直流电阻速测仪15一一总电源指示17功能换档按钮18内特性合闸按钮19一一工频合闸按钮20倍频合闸按钮21电流换档按钮22一一降压按钮23200A合闸指示24100A合闸指示2550A合闸指示2620A合闸指示275A合闸指示28报警29电源锁30三相合闸31一特性合闸32外特性合闸33工频合闸34一一倍频合闸35急停36一一升压按钮37200A按钮38100A按钮3950A按钮4020A按钮415A按钮42耐压按钮43一一测试项目功能转换开关44电流转换开关操作台背板说明倍频输入一一倍频感应实验电源输出端倍频输出一一倍频感应实验变压器输出端电流、电压表接入端电铃一一电铃提醒输出接线端I+、I-一一直流电阻测试仪电流输出接线端V+、V-直流电阻测试仪电压采样接线端A、B、C一一变比测试仪高压侧接线端a、b、c变比测试仪低压侧接线端工频仪表一一工频耐压输出电压的仪表采样接线端工频输出一一工频耐压输出接线端三相四线一一三相电源输入接线端调压器输入一一三相调压器的输入接线端调压器输出三相调压器的输出接线端操作说明内特性实验空载实验将实验台的三相四线I连接到总电源上。将实验台的“调压器输入”与调压器的输入端连接，将实验台的“调压器输出”与调压器的输出端连接。将实验台的“接被试变压器”与被测试的变压器的低压侧。合上空气开关，这时总电源指示灯亮，打开电源锁开关。将测试功能转换开关拨至内特性位置。特性测试仪显示屏显示和谐界面。设立特性测试仪的参数（操作详见多功能测试仪说明书）。按下三相合闸按钮，三相合闸指示灯亮。按下内特性合闸按钮，内特性合闸指示灯亮按下升压按钮可点动升压，同时升压指示灯亮。观测特性测试仪上的电压指示，达成需要电压时停止升压。操作特性测试仪，打印出测试数据。按下降压按钮，将电压降到零位，实验完毕。负载实验同空载实验。接线前面的与空载实验相同，只是将“接被试变压器”接到被试变压器的高压侧。同空载实验。设立特性测试仪测量负载时的参数。同空载实验。观测特性测试仪上的电流指示，达成需要电流时停止升压。操作多功能测试仪，打印出测试数据。按下降压按钮，将电压降到零位，实验完毕。外特性实验空载实验将实验台的“三相四线”I连接到总电源上。将实验台的“调压器输入”与调压器的输入端连接，将实验台的“调压器输出”与调压器的输出端连接。将实验台“外互感器输出”与被测试的变压器的低压侧。将采样航插的采样线接到外互感器的二次侧合上空气开关，这时总电源指示灯亮，打开电源锁开关。将测试功能转换开关拨至内特性位置。特性测试仪显示屏显示和谐界面。设立空负载特性测试仪的参数（操作详见特性测试仪说明书）。按下“三相合闸”按钮，三相合闸指示灯亮。按下“内特性合闸”按钮，内特性合闸指示灯亮。按下“升压按钮”可点动升压，同时升压指示灯亮。观测空负载特性测试仪上的电压指示，达成需要电压时停止升压。操作空负载特性测试仪，打印出测试数据。按下“降压按钮”，将电压降到零位，实验完毕。负载实验同空载实验。接线前面的与空载实验相同，只是将“外互感器输出”接到被试变压器的高压侧。同空载实验。设立特性测试仪测量负载时的参数。同空载实验。观测特性测试仪上的电流指示，达成需要电流时停止升压。操作多功能测试仪，打印出测试数据。按下“降压按钮”，将电压降到零位，实验完毕。工频耐压实验将实验台的“三相四线”连接到总电源上。将“工频输出”接到工频升压变压器的电源输入端。将“仪表”接到工频升压变压器的仪表端。合上空气开关，这时总电源指示灯亮,打开电源锁开关。将测试功能转换开关拨至工频耐压的位置。将时间继电器设立为耐压所需的时间。按下“三相合闸”按钮，同时三相合闸指示灯亮。按下“工频耐压合闸”按钮，同时工频耐压合闸指示灯亮。按下“升压”按钮可点动升压，同时升压指示灯亮。观测工频耐压输出指示表头，当耐压值到所需的值时停止升压，同时按下“耐压按钮”，耐压指示灯亮，时间继电器开始计时，当时间到设定期间时，耐压报警器开始报警，此时实验台开始自动降压，降压指示灯亮，等降压到零位时，向右旋转“耐压按钮”，按钮抬起。按下“工频耐压分闸”按钮，同时工频耐压分闸指示灯亮，工频耐压完毕。倍频感应实验将实验台的“三相四线”连接到总电源上。将“倍频输入”接到倍频变压器，将“倍频输出”串并接入倍频变压器输出和被试变压器之间。合上空气开关，这时总电源指示灯亮,打开电源锁开关。将测试功能转换开关拨至倍频感应的位置。将时间继电器设立为耐压所需的时间。按下“三相合闸”按钮，同时三相合闸指示灯亮。按下“升压”按钮可点动升压，同时升压指示灯亮。观测倍频耐压输出指示表头，当耐压值到所需的值时停止升压，同时按下“耐压按钮”，耐压指示灯亮，时间继电器开始计时，当时间到设定期间时，耐压报警器开始报警，此时实验台开始自动降压，降压指示灯亮，等降压到零位时，向右旋转“耐压按钮”，按钮抬起。变比实验将实验台的A.B.C及a.b.c分别接到被实验变压器的高压侧和低压侧。将测试功能转换开关拨至变比的位置。操作变比测试仪，（操作详见变比测试仪说明书），打印出测试数据。直流电阻实验将实验台的I+.1.及V+.V-分别接到被实验变压器。将测试功能转换开关拨至直阻的位置。操作直流电阻测试仪，（操作详见变比测试仪说明书），打印出测试数据。附录1变压器直流电阻测试仪功能本仪器有恒流电流源和电压信号检测两部分组成，恒流电流源采用线性电源，体积小，重量轻，测试方法简朴，稳定可靠。采用五位液晶数字显示，测量精度高，读数方便。电流可分为三档调节，可适于各种变压器的高低压直阻测量。重要技术指标1 .电源电压：单相交流220V±10%50HZ2 .功耗：100W3 .输出电流：5A、1A、0.1A4 .准确度：±0.2%5 .电阻测量分辨率：11IQ6 .环境温度：0A40C7 .环境湿度：85%RH8 .重量：10Kg9 .夕卜形尺寸345X260X23Omm3系统描述?开关键控制整机工作电源通断。?复位键按下此键本机处在初始状态，测试完毕按此键放电。?选择键本机复位后，按下此键选择输出电流。?后动键输出电流选择后，按下此键，即可由微机控制实现所有测试过程。测试过程中按下此键，可实现不断电连续测试，合用于有载变压器各分接测量。?电流指示测试过程中指示电流大小，测量结束，按下复位键后，表针随放电过程缓慢回零。?I+,V+1+为输出电流正端，V+为输入电压正端。?I-,V-I-为输出电流负端，V-为输入电压负端。7FUSE电源保险，熔断电流2A。7AC220V220V电源插座。?mQ指示灯灯亮时，直读显示值，单位为m。?。指示灯灯亮时，直读显示值，单位为Q使用说明1 .接好AC220V电源线，按图一接好供电线、测量线，接线必须接触可靠，否则影响测试数据的准确性。2 .打开电源开关，系统进入初始状态，按“选择”键选择所需要的供电电流。0.1A代表供电电流选择0.1A,测试范围为IOQ150Q。IA代表供电电流选择1A,测试范围为0.5Q20Q。5A代表供电电流选择5A,测试范围为ImQ500mQ。图一测量回路按“选择”键可进行循环选择。3 .按“启动”键后，仪器对绕组供电，测试过程开始。电流指示表头顺时针方向偏转，显示屏顺序显示：“30001”自动校正零点“30002”判断是否充电完毕进入稳流状态“30003”根据测试信号大小自动进行测量选档。量程选择不妥时：“10000”表达欠量程。“20230”表达超量程。测试完毕，显示屏应显示所测电阻值,同时,单位指示灯m。或Q应点亮。4 .对于有载调压变压器的测试，可一次供电完毕，仪器程序设计允许在某一分接测完后，把开关倒至下一分接，然后按“启动”键显示屏显示“30002”，仪器将进入下一分接测量。5 .对于无载调压变压器，某一分接测试完毕后，需按“复位”键使系统进入放电状态，“电流指示”表头逐渐回零以
