-斜柱及顶梁支撑体系课件.docx

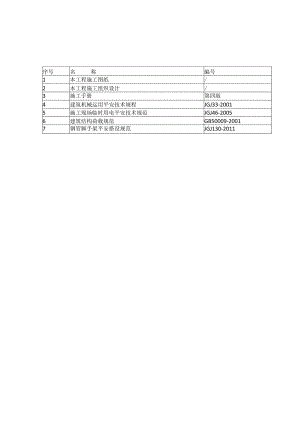

1编制依据22工程概况32.1 工程建设概况32.2 工程建筑概况32.3 工程结构概况32.4 支撑体系设计概况324轴柱子及顶平梁支撑体系324轴顶环梁的支撑体系43施工打算63.1 技术打算63.2 现场打算63.3 材料打算64主要施工方法74.1 工艺要求74.1 .轴与轴之间的满堂脚手架支设要求74.2 .2顶部环梁脚手架支设要求164.2 人行坡道、水平挑网设置1642轴及轴脚手架上人坡道及水平挑网要求164.2.2轴的脚手架上人坡道及挑网要求164.3 脚手架拆除175平安措施18序号名称编号1本工程施工图纸/2本工程施工组织设计/3施工手册第四版4建筑机械运用平安技术规程JGJ33-20015施工现场临时用电平安技术规范JGJ46-20056建筑结构荷载规范GB50009-20017钢管脚手架平安搭设规范JGJ130-20112工程概况2.1工程建设概况工程名称建设单位设计单位监理单位建筑规模0地理位置2.2工程建筑概况1建筑层数2建筑高度O3建筑层高4相对标高2.3工程结构概况1、本工程基础形式为桩基础及独立基础，桩基础配有地梁及承台。2、建筑物构件截面尺寸、标高等具体技术参数：部位构件截面尺寸、标高等具体技术参数斜柱柱子1200×2000mm横梁梁1000×1500mm高环梁轴2000×1500mm高2.4支撑体系设计概况2.4.1 轴柱子及顶平梁支撑体系该支撑体系为斜柱及顶平梁共有的支撑，主要为密集的支撑脚手架，其具体尺寸如下：1、顶平梁下方设置3排立杆，垂直跨度方向间距450mm,沿跨度方向间距600mm,步距1.2米。2、在梁下立杆两侧各设置3-4排立杆，立杆间距600mm,步距1.2米，当架顶高度小于30米时，两侧设3排立杆，当架顶高度大于30米时设4排立杆。tt,0llRJE600mm,垂£干果方自450-60Omm三IJtfW1.21I=III=III=III=III=III$)=111=111=111=111=111=11三三三三三-三三三三三2.4.2 2-G轴顶环梁的支撑体系2-G轴环梁为倾斜环梁，且部分位置有加腋，需设置独立的模板支撑体系，其参数如下：1、梁下设4根支撑立杆，垂直梁跨方向间距450mm,沿梁方向间距600mm,步距1200mm,同时在2-G轴外侧做悬挑杆，作为操作面，内侧做1.05米间距的操作架。2、当位于2-G轴柱子旁边时，由于存在预应力加腋节点（梁截面增大到300OX1500mm）,须要增加梁底立杆数量到6根，同时增加2G轴外侧悬挑距离，增加内侧脚手架宽度。3施工打算3.1 技术打算1、技术人员熟识图纸，遇到的问题要刚好与设计、建设、监理单位协调。2、总包技术部对模板施工班组进行具体技术交底，形成交底记录，确保施工班组熟识各工程节点做法。3、技术部门供应具体的模板放样图纸，为现场施工创建条件。4、定位放线人员应依据放样图纸布设出模板边线，施工人员以此为基准安装模板。3.2 现场打算1、依照总平面布置图确认材料堆放区的布置状况，确保材料进场后能够正确堆放并刚好得到加工。2、确认现场的用电和道路状况，保证材料水平运输通畅。3.3 材料打算1、钢管钢管选用国标直缝电焊钢管（GB/T13793）,质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管尺寸采纳648X3,表面锈蚀深度W.5mm,弯曲变形的各种W1.5杆件钢管端部弯曲W5mm,立杆钢管弯曲变形当3m<1.<4m时W12mm,当4m<1.<6.5m时W20mm,<6.5的水平杆，斜杆的钢管弯曲W30mm°钢管上打孔的严禁运用，有严峻锈蚀，弯曲，压扁或裂纹的钢管不得采纳。2、扣件钢管脚手架扣件采纳可锻铸性材料制作，其材质符合国家标准钢管脚手架扣件（GB15831）的规定，运用前进行质量检查，有裂缝，变形的严禁运用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。扣件主要有三种形式：（1）直角扣件，用于连接扣紧两根垂直相交杆件；（2）回转扣件，用于连接两根呈随意角度相交的杆件；（3）对接扣件，用于连接两根杆件的对接接长。3、脚手板：本工程采纳木脚手板。4主要施工方法1.1.1.14.1.1 2H轴与2-G轴之间的满堂脚手架支设要求1.1.1.2 支设依次要求：1、由于支设难度高，支设周期慢，导致2-G轴顶环梁脚手架需提前支设。2、2-G轴的柱子应在2-H轴满堂脚手架支设前15天浇筑完毕，以保证有足够的强度向脚手架供应支撑。3、各部位脚手架应在柱顶、顶梁浇筑前达到验收合格标准，以保证混凝土浇注的顺当进行。1.1.1.3 定位要求：1、满堂脚手架基础设置为混凝土垫层，厚度100mm,采纳单层钢筋网片，配筋为:三级钢10200,宽475.9米（超过30米高的位置下方为5.7米宽，其他位置为4.5米宽），标高严格限制，混凝土垫层下方回填土需夯实，以保证架体下沉量在可控范围。2、满堂脚手架的定位需进行放线，依照技术部门供应的脚手架定位图，将满堂脚手架边线测放到混凝土垫层上，再在垫层上铺设50mm厚木板，在模板上放置脚手架底座，之后再安放立杆。1.1.1.4 支设时的重点要求：1、由于斜柱模板的位移可能会对支撑架体产生水平作用力，同时也考虑到不利风荷载的存在，为保证架体稳定牢靠，同时具有肯定的刚度，需在每层楼板梁上及植入直径25的钢筋地锚，长度300mm,植入深度100mm,同时增设斜支撑（如下图），并将斜支撑与钢筋地锚稳固连接。同时，顶环梁下方脚手架也做同楼层板的斜支撑，还需将顶环梁脚手架与斜柱满堂架做稳固连接。再将脚手架与2-G轴柱子和已浇筑完毕的2-H轴子做抱柱，步距1.2米一道。2、在斜柱下方进行混凝土硬化，垫层厚度100mm,配三级钢10200双向钢筋网片，以保证支撑体系的垂直支撑实力。3、考虑到柱子支撑的顶端在高度较大时可能无法达到预期的刚度要求，无法有效地支顶柱模板，须要在每次顶端调整柱模板时，在脚手架两侧各拉结一道钢丝绳（每道钢丝绳至少应能够担当500kg拉力），并将钢丝绳固定在四周已经浇注的混凝土柱子上（应预先包好柱角再套钢丝绳）。待混凝土浇注完成并形成强度后，再在两侧同时卸载钢丝绳的力，然后倒运到上层运用。而且应在架体高度达到10米以上时做加密的剪刀撑，加密步距3.6米。同时，在有疏散平台的部位，在平台上预埋钢筋直径25的30Omm长的地锚，再架设侧向斜支撑，高度4米，宽度3米，间距1.8米。4、考虑到顶端平梁的高程可能无法满意脚手杆的模数，须要在脚手杆顶端设置U托，部分位置高差在500-1000mm时须要采纳60Omm高的碗扣杆套在架子顶端，再用U托调整距离，以确保顶端的承载力。5、考虑到各层的高度较大，为便于施工2-G轴的抱柱，须要在柱子旁边支设双排井字型操作架，架子步距1.8米，排距1.5米，在有回顶的部位可与回顶架连成一体。2-G轴的抱柱及各层的侧向支撑样图1.1.1.5 构造要求1、立杆（1）立杆底部应设置底座或垫板（2）脚手架必需设置纵、横向扫地杆。纵向扫地杆采纳直角扣件固定在距底座上皮不大于200mm的立杆上。横向扫地杆则固定在紧靠纵向扫地杆上方。（3）立杆接长除顶层顶步可采纳搭接外，其余各层各步接头必需采纳对接扣件连接。对接、搭接时，立杆上的对接扣件必需交织布置；两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的炉；搭接长度不应小于1M,应采纳不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mmo500?500la不同跨距杆件接头不同步距后件接头O/Z（5）在立杆搭设时应预先设置侧向支撑杆，以免脚手架在形成肯定稳定结构之前出现倒塌等平安事故。2、水平杆、脚手板纵向水平杆宜采纳对接扣件连接，亦可采纳搭接，对接扣件应交织布置，两根相邻纵向水平杆的接头不宜设在同步或同跨内，且在水平方向错开的距离不应小于500mm,各接头中心至主节点的距离不宜大于纵距的炉。搭接长度不应1于1M,应等间距设置3个旋转扣件固定。纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。横向水平杆的设置：在主节点必需设置一根横向水平杆，用直角扣件扣紧，且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm。作业层上脚手板应铺满、铺稳，应将脚手板两端与钢管牢靠的固定，严防倾翻。脚手板可采纳对接平铺或搭接铺设。对接平铺时，接头处必需设两根横向水平杆，脚手板外伸长度13015Omm。脚手板搭接铺设时，接头必需支在横向水平杆上，搭接长度应大于200mm,伸出横向水平杆的长度不应小于100mm。作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆牢靠地固定。4.1.1.5剪刀撑设置要求1、2G环梁支撑体系的剪刀撑设置方式（1）考虑到2-G轴环梁截面较大，且部分位置支设高度较高，为保证环梁架体的平安性，需在架体上增设剪刀撑。（2）水平剪刀撑子下而上设置3道。（3）环向竖向剪刀撑：外立面两侧设置连续竖向剪刀撑，沿外立面通长布置。（4）径向竖向剪刀撑：垂直于外立面的剪刀撑每隔4.2米设置一道。2、2-G与2-H之间平梁下方满堂脚手架的剪刀撑设置方式（1）由于斜柱及高空梁下方为满堂脚手架，为保证脚手架的架体稳定，须要设置剪刀撑，剪刀撑的支设应随架体的支设同时进行，以避开因架体支设横杆或立杆过密而导致的剪刀撑支设困难。（2）剪刀撑分为水平和竖向两类。1）水平剪刀撑设置要求：剪刀撑布置平面应与地面平行，在架体顶部、中部及底部共设置5-6层，剪刀撑倾斜角度45°-60oo2）竖向剪刀撑设置要求：剪刀撑布置平面应与地面垂直，剪刀撑倾斜角度45°60。，位于脚手架外立面与内部，双向设置。垂直于轴线的剪刀撑沿轴线设置3道2H2G轴平梁下方脚手架沿轴线方向竖向剪刀撑的立面图（位于架体两侧）沿轴线方向竖向剪刀撑需设置三道，分别位于架体两侧以及中心各一道/>环向竖向剪刀撑设置3道径向竖向剪刀撑设置3道水平剪刀撑设置5道斜柱下方沿轴线的竖向剪刀撑立面图（位于架体中心的竖向剪刀撑）7IIIIIl2-H-2-G轴下方脚手架水平剪刀撑平面示意图（2-3轴）水平剪刀撑自上而下设置5道径向竖向剪刀撑设置3道环向竖向剪刀撑设置3道水平剪刀撑设置5道轴平梁下方满堂脚手架模型图4.1.2顶部环梁脚手架支设要求1、在倾斜板面架设支撑时，应在立杆下方预埋钢筋地锚在斜板上，采纳直径20钢筋，预埋3排，埋入板中100mm,露出150mm。2、考虑到2-G环梁为两端高程不等的斜梁，脚手架在支设时应首先进行高度
