水泥胶砂强度智能化检测技术规程.docx

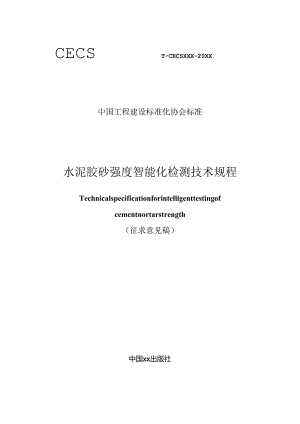

CECSTCECSXXX-20XX中国工程建设标准化协会标准水泥胶砂强度智能化检测技术规程Technicalspecificationforintelligenttestingofcementnortarstrength（征求意见稿）中国XX出版社,l.刖三根据中国工程建设标准化协会关丁印发2022年第二批协会标准制订修订计划的通知（建标协字2022MO号）的要求，编制组经深入调查研究，认真总结实践经验，参考国内外先进标准，并在广泛征求意见的基础上，制定本规程。本规程共分5章和1个附录，主要内容包括：1总则；2术语：3智能化控制系统：4水泥胶砂强度智能化检测：5数据及信息管理等。本规程由中国工程建设标准化协会检测与送验专业委员会归口管理，由中国工程建设标准化协会负责具体技术内容的解择。执行过程中，如有意见或建议，请反馈给中钢集团郑州金属制品研究院股份有限公司（地址：河南省郑州市高新技术产业开发区化工路172号，邮编：450001,邮箱：jszpjc163.coe）.主编雎位：中钢集团郑州金属制品研究院股份有限公司参编第位:主要起草人：主要审查人：ContentsIGeneralprovisions<I)2 Terms<2)3 Intelligentcontrolsystem<4)3.1 GeneralProvisions<4)3.2 SystemComposition<4)3.3 SystemSecurity<5)3.4 Systemmanagement(5)4 Intelligenttestingofcementmortarstrength(7)4.1 GeneralProvisions(7)4.2 Automaticmolding<7)4.3 Automaticmaintenance<8)4.4 Coinpressiveflexuralstrengthlest<8)4.5 Handlingofabnormalsituations<9)4.6 Traceabilityofthewholetestprocess(10)5 DataandInformationManagement(II)5.1 DataandInformationCollection(Il)5.2 DataandInformationManagement(Il)5.3 Originalrecordsandqualityreports(II)APPendiXRun1.ogs<13)Explanationowording(14)1.istofquotedStangards(15)/XdditionrExplanationofprovisions(16)1总则.o.为规范和统一水泥等胶凝材料智能化试瞪检测的实施，做到技术先进、提升工作效率，保证重史性和再现性，制定本规程。1.0.2本规程适用于各类建设工程中水泥胶砂自动成型、养护及强度的智能化试验检测，其他胶凝材料的强度检测可参照使用本规程。1.0.3水泥胶砂自动成型、养护及强度状验全过程智能化检测除应符合本规程的规定外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。2.0.1智能化控制intelligentcontrol利用计.算机及有关仪器设备，实现数字化、智能化和自动化的过程。2.0.2智能化控制系统intelligentcontrolsystem实现智能化控制的一套软硬件系统的总称，包括智能化控制单元、试验机器人、识别堆元、仪器设备单元、自动清扫堆元、数据管理雎元、通信单元、异常情况告警单元等子单元.2.0.3子单元SubUnil智能化控制系统中由组件或零件等构成，通常能够自为体或自成系统，进行独立工作的组合体.2.0.4智能化控制单元intelligentcontrolunit在智能化控制系统中，对各了单元进行统管理和控制的设备总称。2.0.5试的机器人experimentalrobot在控制过程中，通过示教模式或者再现模式进行人机交互，代替或者部分代替人工操作的智能设备.2.0.6识别单元recognitionunit利用光学或无线射频等原理，对样品的维条形码、二维码等标识进行读取、解码，完成样品信息识别的设备.2.0.7仪器设备单元instrumentunit系统中对样品的J贞量或性能参数进行版量脸证的试收设备、标准物质以及辅助设备的总称。2.0.8自动清扫单元automaticcleaningunit对过程中产生的残留物进行自动清扫而不影响结果的设备“2.0.9异常情况告警单元abnormalconditionalarmunit当控制系统的设备、通信等软硬件的工作状态出现异常时，会发出相应通知信息的设备。2.0.10数据管理单元datamanagementunit利用硬件和软件技术对数据进行有效的收集、存储、处理和应用的过程的设备。2.0.11通信单元CommllniCaIiOnunit负货主机与各单元之间通信的设备，控制与各单元数据设备连接的全部通信信道。3智能化控制系统3.1 一般规定3.1.1 智能化控制系统的审（校）核人与试验或应经培训并授权后方可操作控制系统，应具备相应能力并熟悉智能化控制的工作流程。3.1.2 智能化控制系统中的设缶应定期进行保养和维护，以确保功能正常：涉及量值溯源的试验设备应具有有效期内的计量检定或校准证书。3.1.3 智能化桎制的试验环境应无强烈振动、无核强电磁场干扰、无腐蚀性介质、无明显粉尘等.3.2 系婉组成3. 2.1智能化控制系统是实现智能化控制的一套软硬件系统的总称.应包括智能化控制单元、试5佥机器人、识别单元、仪器设备单元、自动清扫单元、数据管理单元、通信单元、异常情况告警堆元等子堆元。4. 2.2试验机器人的性能指标应符合国家现行标准6工业机潜人性能规范及其试验方法GB/T12642的有关规定。5. 2.3识别单元的性能指标应符合国家现行标准信息技术非接触式一维码扫描枪通用规范SJ/T11602或信息技术非接触式二维码扫描枪通用规范SJ/T11601的有关规定。6. 2.4仪器设备单元应符合国家现行标准M水泥胶砂强度检验方法（ISO法）3GB/T17671.行星式水泥胶砂搅拌机JC/T681、4水泥胶砂试体成型振实台JC/T682、MOlnnX40mm水泥抗压夹具JC/T683、胶砂振动台JC/T723、g水泥胶砂电动抗折试脸机JC/T724、©水泥胶砂试模JC/T726、水泥胶砂试体养护箱JC/T959、水泥胶砂强度自动压力试脸机JC/T960等有关规定。7. 2.5数据管理单元应包括专用软件、数据存储装置，应符合国家现行标准工业自动化系统与集成开放系统应用集成框架第4部分基于以太网控制系统的参考描述GB19659.4的有关规定.8. 2.6通信单元应包括通信介质、网络介质，应符合国家现行标准£自动化系统与集成制造系统先进控制与优化软件集成第4部分：信息交互和使用GB/T32854.4的有关规定。9. 2.7异常情况告警单元应对智能系统中所有子单元、通信的工作状态进行自动监控和诊断，对异常状态自动报警.3.3 系统安全3. 3.1智能化控制系统应设置密码保护,应支持多用户、多级别权限管理。3. 3.2智能化控制系统安装的安全性应符合下列规定：1智能化控制系统的四周元设有安全防护围栏；2仪器设备单元应有接地保护的防护措施：3空气压缩装置应单独设置防护罩：4抗压抗折试验机应单独设置防护罩。3.3.3 智能化控制系统运行的安全性应符合下列规定：1智能化控制系统运行过程中，当有人员误入或安全防护围栏打开时，系统应立刻自动停止。2智能化控制系统中任一子单元出现故障时，系统应能自动停止运行，并发送异常情况通知，等待维修处理,排除故障后，可维续运行。3.3.4 安全标识设置应符合下列规定：I在设备的醒目位置，应粘贴必要的安全标识；2安全标识的颜色、符号、文字应便于识别和理解。3.4系疑管理1 .4.1系统管理应包括：智能化控制系统精确性测试、智能化控制系统验收、智能化控制子单元和系统稔定性核查。2 .4.2智能化控制系统安装调试后应进行精确性测试，短期亚更性、长期强豆性以及再现性误差，应符合国家标准QK泥胶砂强度检验方法（ISO法”GB/T17671-2021中第T.2.3条的规定.3 .1.3实验室应编制智能化控制与人工操作比对验收方案，比对验收参数应包括边长、抗折强度和抗压强度。应符合国家标准水泥胶砂强度检验方法（ISO法）3GB/T17671-2021中第12.3.2条的规定。4 .1.4实验室应编制智能化控制系统使用、维护手册，日常维护运行日志，并制定智能化控制系统主要设备的核查制度,以及系统发生故障时的应急预案。1智能化控制系统使用，应按照使用手册进行；2每月宜对智能化控制系统进行维护，对系统的软件和设备进行巡查校验;3日常维护运行日志应符合本规程附录A的规定：4核杳频次每月不宜少于1次，核杳内容包括：搅拌叶片与搅拌锅的间隙,振实台的振幅、控制器和计数器、台盘总质量等参数，抗质抗折夹具等：5应急预案应形成体系，针对各类可能发生的事故和所有危险源制定专项应急预案和现场处置方案。3.4.5智能化控制子单元和系统应进行稳定性核查.I选用符合国家现行标准强度检验用水泥标准样品3GSB14-1510的水泥标准样品、中国ISO标准砂和水样品制备胶砂，成型、养护及抗折抗压的试验均按本规程进行。2对于该组胶砂试体，根据国家现行标准£水泥胶砂强度检验方法（ISO法）GB/T17671的规定进行计算和表示，按照中国合格评定国家认可委员会颁布的£能力验证规则CNAS-R1.02要求计算Z值.3当ZlWl时,智能化控制系统可以继续使用：三Z>1时，应查找原因，然后执行本规程第3.4.2、3.4.3、3.4.5条的规定。4水泥胶砂强度智能化检测4.1 一般规定4.1.1 1.1试验用水泥、中国ISO标准砂和水等应与实验室温度相同4.1.2 养护用水宜先静置时间不少于3天，再进入水养护系统。4.1.3 水泥等样品的标签信息应易于识别，材质应具有防水、防污、防刮擦等性能，确保其在样品流转过程中不脱落、不变形等，便于识别读取.4.1.4 试模外观应完好，表面擦拭干净。4.1.5 搅拌机等设备宜配备防尘罩。4.2 自动成型4.2.1 成型室环境、智能化控制流程应符合国家现行标准水泥胶砂强度检验方法（ISO法）GB/T17671的有关规定。智能化控制系统应能连续完成样品信息识别、自动加料、自动搅拌、自动卜料、自动清洗、自动振实、自动加湿养护、自动拆模、自动标识和试块完整性判别等。4.2.2 2.2样品标识的识别应符合下列规定：I水泥等样品及容器的标识信息应至少包括样品编号等：2标识可采用分辨率高的一维条形码或二维码标识图像，或其他标识形式:3标识信息识别后，应自动上传至数据管理单元。4.2.3 试件的自动成型应符合下列规定：1试件的自动成型应符合国家现行标准4水泥胶砂强度检除方法（ISo法GB/T17671的有关规定：2样品信息核对完毕后，试验机器人抓取样品容器到自动搅拌工位，进行自动加料和胶砂浆体的搅拌；3搅拌完毕后，试验机器人抓取搅拌锅到自动卜.科工位，进行浆体的分科下料和自动振实。
