(住宅楼、地下车库)基坑支护及土方开挖方案.docx

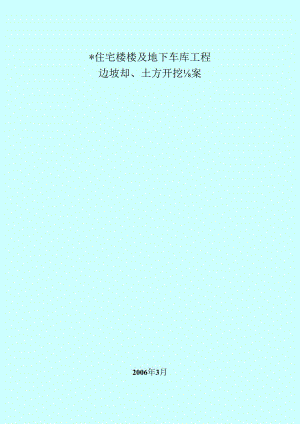

*住宅楼楼及地下车库工程边坡却、土方开挖案2006年3月目录一、工程概况1、工程介绍42、场地工程地质、水文地质条件42.1、 工程地质条件42.2、 水文地质条件53、编制依据5二、设计方案1、降水问题62、基坑支护设计62.1、 支护形式一：2#地下车库基坑西坡北段62.2、 支护形式二：2#地下车库基坑西坡南段、北坡72.3、 支护形式三：2#地下车库基坑东坡82.4、 支护形式四:2#地下车库基坑南坡92.5、 支护形式五:D4楼基坑东坡、南坡92.6、 支护形式六：D4楼基坑和2#地下车库基坑高差部分102.7、 支护设计说明103、土方开挖设计方案113.1、 打算工作113.2、 土方施工设计方案11三、施工组织设计1、施工打算131.l、人员打算131.2、施工机械设备打算131.3、施工现场打算132、施工部署及施工方法142.1、 土钉墙施工142.2、 护坡桩施工162.3、 锚杆施工182.4、 土方开挖203、工程质量保证体系及施工管理213.1、 质量保证体系213.2、 工程进度限制223.3、 施工质量保证措施233.4、 施工质量验收标准243.5、 技术资料管理2436、雨季施工措施254、平安和文明施工措施264.1、平安施工保证措施264.2、 文明施工措施285、环境爱护措施295.1、 环境管理体系295.2、 环境爱护的管理制度295.3、 环境爱护措施296、边坡变形观测方案316、紧急预案措施32附表：表1、主要施工机械设备表表2、劳动力支配表表3、临时用地表表4、施工进度支配表附图:（方案一）（方案二）（方案三）（方案四）（方案五）（方案六）图一、施工平面布置图图二、支护平面布置图图三、支护剖面示意图图四、边坡支护剖面图图五、边坡支护剖面图图六、边坡支护剖面图图七、边坡支护剖面图'图八、边坡支护剖面图'计算书:一、桩锚结构支护（12.0m）计算书二、桩锚结构支护（10.OM）计算书三、土钉墙支护（5.1M）计算书四、土钉墙支护（6.9m）计算书五、土钉墙支护（10.0m）计算书六、土钉墙支护（12.0m）计算书一、工程概况1、工程介绍*住宅楼及地下车库车库工程为19-21层的剪力墙结构住宅，±0.00相当于肯定标高45.50m,基础埋深-6.90m。地下车库为2层纯地下车库，框架结构,±0.00相当于肯定标高45.90m,基础埋深-12.60m。现有场地标高为44.40-45.56mo该工程基础平面约呈矩形，东西长约145.0m,南北宽约58.0m。场地的东侧和南侧为空地；场地西侧和北侧紧邻住宅小区内的道路，道路下有污水、电缆等管线。相距场地北侧边界约10.0In为已建成的C4、C5号楼，相距场地西侧边界约8.Om为已建成的A5、A6号楼，基础埋深约为7.0m。2、场地工程地质、水文地质条件拟建场地位于古深水故道内，场地地势比较平坦，地面标高44.4045.56mo2.1、 工程地质条件依据岩土勘察报告，在勘探的最大深度(31.00m)范围内的地层划分为人工积累层、新近沉积层、第四纪沉积层及第三纪沉积岩层四大类，本工程涉及主要地层由上至下具体描述如下：人工积累层：表层为一般1.805.5011的人工积累层，包括粉质粘土填土、粘质粉土填土层，房渣土I层，碎石填土、卵石填土2层及细砂填土3层。新近沉积层标高37.84-42.60m以下为新近沉积之粘质粉土、砂质粉土层,粉质粘土、重粉质粘土1层，中砂、细砂2层；卵石、圆砾层，粉砂、细砂1层及重粉质粘土、粘土2层。第四纪沉积层标高34.0336.14m以下为第四纪沉积之卵石、圆砾层，细砂、中砂层及粉质粘土、粘质粉土2层；粉质粘土、重粉质粘土。2.2、 水文地质条件依据岩土工程勘察报告，在勘探期间，遇到一层地下水，钻孔实测地下水稳定水位埋深为17.50-18.80m,稳定水位标高为26.49-27.58m,地下水类型为潜水。依据场区取水样进行的化学分析，地下水对混凝土结构无腐蚀性，但在干湿交替作用条件下，对钢筋混凝土结构中的钢筋具有弱腐蚀性。3、编制依据3.1北京地区建筑地基基础勘察设计规范(DBJ01-501-92)；3.2 建筑地基基础工程施工质量验收规范(GB50202-2002)；3.3 建筑基坑支护技术规程(JGJ120-99)；3.4 建筑桩基技术规范(JGJ94-94)；3.5 建筑地基基础设计规范(GB50007-2002)；3.6岩土工程勘察报告3.7总平面图、基础底板配筋图，2005.06o二、工程设计方案1、降水问题依据地质勘察报告，地下水位埋藏较深，本工程不需降水。对上层由于管道漏水等缘由造成的上层滞水，在边坡上应合理设置导水孔，如有须要，可在槽底设置排水沟。2、基坑支护设计依据地质条件和四周状况，基坑支护分别采纳不同的方式。边坡各段具体支护方案如下所述：1.1、 支护形式一：2#地下车库基坑西坡北段，平面图中的BC段,（H=12.Om,桩锚支护）该段边坡紧邻住宅小区内的道路,道路下密布各种市政管线,考虑平安距离、行车荷载等，该段边坡支护不存在大放坡条件，设计采纳桩锚支护（上部2.0m砖砌挡土墙）。1.1.1 护坡桩设计参数桩顶标高：自然地表下2.0叱桩径：800mm；桩间距：1600mm；桩长：14.Om（嵌固段长4.0m）；桩主筋：1320;加强筋：141500；箍筋：6200;桩身材料：C25碎；冠梁参数：冠梁截面：800X400,主筋：420,箍筋：6.5200o2.1. 2锚杆设计设置一道锚杆，位置在地表下5.5m处；钻孔孔径：150mm；倾角：15。；长度：20m（其中自由段长5m,锚固段长15m）；杆体材料：3根低松弛钢绞线（fpbl860MPa）;布置形式：一桩一锚；轴向设计拉力值：400kN,锁定荷载：300kN;腰梁：2根22b#工字钢组装钢梁。注浆材料：WC=05素水泥浆。1.2、 支护形式二：2#地下车库基坑西坡南段、北坡，平面图中的AB和C-D段，（H=10.0m,桩锚支护）该两段边坡紧邻住宅小区内的道路，该段边坡支护不存在放坡条件，设计采纳桩锚支护（上部2.0In砖砌挡土墙）。2. 2.1护坡桩设计参数桩顶标高：自然地表下2.0m；桩径：800mm；桩间距：1600mm；桩长：11.Om（嵌固段长3.0m）；桩主筋：1320；加强筋：141500;箍筋：6.5200；桩身材料：C25碎；冠梁参数：冠梁截面：800X400,主筋：420,箍筋：6.5200o3. 2.2锚杆设计设置一道锚杆，位置在地表下5.5m处；钻孔孔径：150mm；倾角：15°；长度：20m（其中自由段长5m,锚固段长15m）；杆体材料：3根低松弛钢绞线（fpbl860MPa）;布置形式：一桩一锚；轴向设计拉力值：400kN,锁定荷载：300kN;腰梁：2根22b#工字钢组装钢梁。注浆材料：WC=0.5素水泥浆。2.3、 支护形式三：2#地下车库基坑东坡，平面图中的AG段,（H=12.0m,土钉墙支护）该段边坡所处为空地，存在放坡条件，设计采纳土钉墙支护。土钉墙设计参数1：0.3放坡，设计8排土钉:第一排土钉长9m,其次排土钉长9m,第三排土钉长9m,第四排土钉长7m,第五排土钉长7m,第六排土钉长6m,第七排土钉长6m,第八排土钉长5m,布置在地表下1.5m；布置在地表下3.0m；布置在地表下4.5m；布置在地表下5.9m；布置在地表下7.3m；布置在地表下8.7m；布置在地表下10Im布置在地表下11.5m土钉水平间距1500mm。杆体采纳120钢筋，土钉成孔直径100mnb孔内注素水泥浆(W/OO.500.55),面层钢筋网直径6.5,网格间距20OnlnlX200mm。面层强度满意C20o2.4、 支护形式四：2#地下车库基坑南坡，平面图中的DE段,(H=10.0m,土钉墙支护)该段边坡所处为空地，存在放坡条件，设计采纳土钉墙支护。土钉墙设计参数1：0.3放坡，设计7排土钉:第一排土钉长9m,其次排土钉长9m,第三排土钉长9m,第四排土钉长7m,第五排土钉长7m,第六排土钉长6m,第七排土钉长5m,布置在地表下1.4m布置在地表下2.8m布置在地表下4.2m布置在地表下5.6m布置在地表下7.Om布置在地表下8.4m布置在地表下9.8m土钉水平间距150Omnl。杆体采纳120钢筋，土钉成孔直径100nlnb孔内注素水泥浆(WC=0500.55),面层钢筋网直径66.5,网格间距200mmX20(11°面层强度满意C20o2.5、 支护形式五：D4楼基坑东坡、南坡，平面图中的EFG段,(H=6.9m,土钉墙支护)该段边坡所处为空地，存在放坡条件，设计采纳土钉墙支护。土钉墙设计参数1：0.3放坡，设计4排土钉：第一排土钉长6m,布置在地表下1.6m；其次排土钉长5m,布置在地表下3.2m；第三排土钉长5m,布置在地表下4.8m；第四排土钉长4m,布置在地表下6.4m；土钉水平间距1500mm。杆体采纳1中20钢筋，土钉成孔直径100mnb孔内注素水泥浆(W/00.500.55),面层钢筋网直径6.5,网格间距20Omn1。200mm。面层强度满意C20o2.6、 支护形式六：D4楼基坑和2#地下车库基坑高差部分，平面图中的EHG段，(H=5.1m,土钉墙支护)该段边坡为D4楼基坑和2#地下车库基坑高差部分，设计采纳土钉墙支护。土钉墙设计参数1：0.3放坡，设计3排土钉：第一排土钉长6m,布置在地表下1.5m；其次排土钉长5m,布置在地表下3.0m；第三排土钉长4m,布置在地表下4.5m；土钉水平间距150Omnl。杆体采纳120钢筋，土钉成孔直径100nInb孔内注素水泥浆(W/C=。50。55),面层钢筋网直径66.5,网格间距200InmX200mm。面层强度满意C20o2.7、支护设计说明(1)护坡桩支护时，桩间土挂网(可用钢板网或土钉墙面层用的钢筋网，U型短钉或T型长钉固定)锚喷。(2)边坡计算考虑超载20Kpa,其它堆载物应堆在距坑缘4.Om以外，以保证基坑边坡的平安。(3)施工时应采纳信息化施工，加强对基坑边坡位移的监测，对出现的状况应刚好处理。(4)土钉墙其它设计参数：全部土钉杆体钢筋采纳II级热轧带肋钢筋，直径为中20；在土钉杆体前端围弯，围弯角度90°,围弯直线段长度210Omnb杆体上每隔2Om焊定位支架一道；各排土钉均配置水平加强筋(14)。土钉主筋长度包含杆端围弯段长度。土钉成孔直径为100lnnI,孔内注素水泥浆，水灰比为6500.55,水泥采纳P0325°面层钢筋网直径66.5,网格间距20OnlmX200mm。基坑边缘设置散水，散水内置钢筋网并用水泥砂浆抹面，散水宽度50O
