小高层科研办公楼建筑幕墙工程施工组织设计#河南.doc

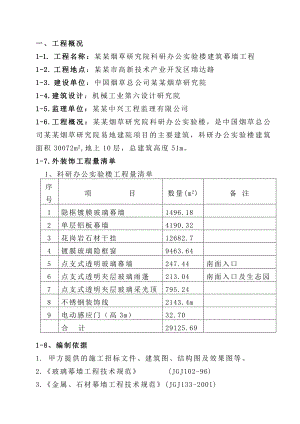

一、工程概况1-1. 工程名称：某某烟草研究院科研办公实验楼建筑幕墙工程 1-2. 工程地点：某某市高新技术产业开发区瑞达路1-3. 建设单位：中国烟草总公司某某烟草研究院1-4.建筑设计：机械工业第六设计研究院1-5.监理单位：某某中兴工程监理有限公司1-6.工程概况：某某烟草研究院科研办公实验楼，是中国烟草总公司某某烟草研究院易地建院项目的主要建筑，科研办公实验楼建筑面积30072m2,地上10层，总建筑高度51m。1-7.外装饰工程量清单 1、科研办公实验楼工程量清单 序号 项 目数量(m2)备 注1隐框镀膜玻璃幕墙1496.182单层铝板幕墙4190.323花岗岩石材干挂12682.74镀膜玻璃隐框窗9463.645点支式透明玻璃幕墙247.44南面入口6点支式透明夹层玻璃雨蓬213.04南面入口及生态园7点支式透明夹层玻璃采光顶795.248不锈钢装饰线2143.4m9电动感应门（高3m）32.70合 计29125.691-8、编制依据1. 甲方提供的施工招标文件、建筑图、结构图及效果图等。2.玻璃幕墙工程技术规范 (JGJ102-96) 3.金属、石材幕墙工程技术规范(JGJ133-2001)4.建筑幕墙 （JG30351996） 5.建筑结构荷载规范 （GBJ9-87）6.钢结构设计规范 GBJ17-887.建筑装饰装修工程施工质量验收规范GB50210-2001 8.建筑玻璃应用技术规程 JGJ113-8710.建筑结构抗震规范 GBJ11-8911.建筑设计防火规范 GBJ16-87（修订本）12.高层民用建筑设计防火规范 GB5004513.建筑物防雷设计规范 GB50057-9414.民用建筑隔声设计规范 GBJ118-8815.碳素结构钢 GB700-8817.铝合金建筑型材 GB/T 5237-200019.铝及铝合金板材 GB3380-9720.浮法玻璃 GB11614-8921.钢化玻璃 GB9963-8821.中空玻璃 GB1194422.硅酮建筑密封胶 GB/T14683-9323.硅酮结构胶标准 GB16776-9724.建筑幕墙物理性能分级 GB/T15225-9425.建筑幕墙风压变形性能检测方法 GB/T1522726.建筑幕墙雨水渗漏形性能检测方法 GB/T1522827.建筑幕墙空气渗透形性能检测方法 GB/T1522628.铝合金门窗02J603-11-9、主要材料的选择及主要材料的用量（一） 主要材料的选择序号材料名称规 格颜色单位用量1铝型材140隐框幕墙；50型90隐框窗哑光银白色吨85.02镀膜中空钢化玻璃6+6+6 （幕墙用）浅灰色M217603镀膜中空钢化玻璃5+6+5（隐框窗用）浅灰色M298004镀膜中空玻璃5+6+5（明框窗用）浅灰色M218506透明钢化夹层玻璃6+1.14+6透明M210507氟碳喷涂单层铝板2.5mm银灰色M248508光面石材25mm（吸水率0.8时作防护）米黄色M2196009光面石材25mm浅褐色M234010钢材Q235（槽钢、角钢）镀锌吨20011中性密封结构胶DC983黑色组2512中性耐候密封胶DC791N黑色支30000二、施工组织现场设立项目部，配备专业管理人员，从人、财、物几个方面全盘管理整个工程的实施，组织系统图如下:2-1、施工前的准备1.施工图优化设计：设计人员根据甲方提供的建筑图，设计出符合建筑设计师意图，幕墙结构技术先进、安全可靠，在施工过程中能完全保证质量且性能价格比高的幕墙施工图。2.采购：根据材料进货计划，提前对材料及配件的生产厂家进行定货落实，按进货计划要求分批进场。3. 技术准备：准备齐全各种施工图纸、技术要求文件、规范、标准及各种检测仪器、工具及安全用具，技术人员向施工人员进行技术交底。4.施工人员准备安排施工人员是保证安装进度和质量的重要措施之一，所有的安装工人均经过公司的上岗培训，重要岗位持证上岗，通过培训提高了安装工人的技术水平。5. 施工用设备准备： 应提前对现有设备进行检查，发现有故障的应提前检修好，如需购买的应提前订货，保证施工时所需设备全部到位。6.施工前或材料使用前要进行各种试验，见第十项“试验计划书”。三、施工顺序、施工工艺流程1、施工顺序 凡具备施工条件的项目，可先安排施工，每个项目幕墙总体施工顺序为：安装预埋件（防雷连接）测量放线、定位定料幕墙竖骨架安装幕墙横骨架安装防火系统玻璃（铝板、石材）板块安装注密封胶清洁收尾。3-1幕墙构件制作工艺流程及加工方法（一）幕墙构件（铝型材）制作工艺流程接单 材料领用 切割 冲孔 包装过塑 质检 入库铝型材制作各工序加工要领：1、接单接到加工单后，应认真仔细地审单，如加工单正确，必须按照单上所规定日期内保质保量完成。反之，如加工单出现问题，应及时向生产部反映得以正确处理后才能继续加工。加工单的统计，算料及搭配必须与材料部相互配合，事先计划需用的材料。2、材料领用经仔细复核后，确实无误，按材料的规格、型号、数量、颜色的要求，到材料部办理领料手续。未办理领料手续，又未经材料部的允许，不得私自到仓库乱拿材料。原材料领用搬运时，必须按随之渐进的方式，先出上至再出下，避免材料混乱和铝材装饰面划伤现象。3、切割机械使用前检查，首先打开空气压缩机的排水阀排水，然后打上接电开关和机械开关，让机械空转一段时间后检查机械无异常现象，即可准备切割。切割时注意保护铝材装饰面。铝材切割，尺寸误差不得超过1mm。切割后的半成品应堆放整齐，标明需用地方及规格、数量，以便下一道工序的使用。注意切割机的保养，切割机使用时锯片必须经常打油。工作台面必须保持干净，避免切割时的铝屑与铝材磨擦，造成伤痕。切割质量要求：、 截料尺寸精度截料尺寸允许偏差应符合以下表的要求：项目允许偏差直角截料长度尺寸L1.0mm端头角度a10斜角截料长度尺寸L1.0mm端头角度a15截料端头不应有明显加工变形，毛刺不大于0.2mm。(2)加工孔及使用螺钉的质量要求: 孔位允许偏差±0.5mm，孔距允许偏差不大于±1.0mm。 铆钉用通孔应符合GB1521的规定。 沉头螺钉用沉孔应符合GB1522的规定。 圆柱头、螺栓用沉孔应符合GB1523的规定。 螺丝孔的加工应符合设计要求。4、冲孔机械使用前应检查机械运转是否正常，接上电源开关让设备空转观察机械确实无异，开始下一步的工作。模具安装时，必须由专业人员安装，安装完毕后应先检查模具与机械是否配合得当，再进行下一道工序的工作。进行冲孔前必须复核后确实无异开始铝材的冲孔工作。冲孔后的铝材，切口必须是平整、光滑。连续冲料时，应检查上模中的屎料是否退出，模具有没有松动，如有问题必须做好相应措施解决。加工后的成品，堆放必须整齐，周围必须保持清洁。以上程序完成之后，切断电源开关。5、包装、过塑铝材过塑前检查过塑机是否正常，如正常首先打开电源开关接通电源，开动风扇及传送带打开，待温度调至180左右时，方能过塑。铝材包装过塑前，应将表面擦拭干净，热收缩膜套到铝材的两端各超出80mm100mm，不得超出过长，以免造成浪费。过塑后的铝材，必须保持表面光滑，避免出现皱痕与裂口等现象。过塑完毕，首先关掉过塑机的加热温度开关，待温度降至为0时，方能关掉电源，严禁未待温度降下时，关掉电源开关，造成过塑机电阻丝烧断。6、质量检查质检员检查所生产的半成品是否按要求加工生产，如检查出有质量不合格产品，要求返工时，应无条件执行。对人为造成质量不合格的，必须按质量手册条款执行。7、成品入库成品入库前，应提供成品的作业单号、数量、规格、型号及需用工地给仓管，配合仓管做好成品入库。入仓后的成品，堆放需整齐，规格、型号要一致，避免各种成品混乱的现象。（二）幕墙组框装配工艺流程接单 材料领用 穿胶条 安装角码 组装 质检 入库铝型材装配各工序加工要领：1、接单接到铝材切割传递下来的加工单后，必须认真仔细地核审单，如发现组装有问题，应及时上报生产部，由生产部作出相应解决。确认生产单无误，然后到铝材切割处提料。2、材料领用 按单到仓库查找自己所需的材料规格、数量。检查材料的数量、尺寸是否准确，如发现有错料、缺料、无料的现象，马上通知铝材切割组进行核查是什么原因造成，并且上报生产部作出相应的处理。材料搬运时，应注意保护其装饰面。3、铝材穿防水胶条按单接到材料后到仓库领取胶条，领取胶条时必须内、外需分清，穿后的铝材，两端胶条需预留5mm左右，预防胶条割断后的回缩。胶条切断时，必须使铝材断面切割与铝材断面保持一致。铝材堆放必须整齐，注意保护铝材装饰面。4、安装角码各种工具及材料的领用，做好工作前准备。安装角码时，必须按图意或加工任务单的要求进行安装。安装角码的螺丝必须要做到应该装两颗螺丝处不能少装一颗，应该装一颗螺丝处，不能多装两颗，避免造成材料浪费及影响产品的质量。安装后的角码必须要端正、规范。5、组框装配做好工作前的准备及各种工具材料的领用。按生产加工任务单对材料核查，确认材料型号、尺寸无误方能进行组装。组装各种铝制品，应注意铝材的接头部分，必须要平、齐、严、紧四个要领。托块安装时两端尺寸要一致。6、成品堆放对照所组装半成品，规格、尺寸及数量是否准确，并按管理人员指定的地方按各种规格和各个用处分开并标记。（三）隐框玻璃幕墙玻璃注结构胶工艺流程接单 材料领用 表面处理 贴胶条 玻璃与框组合 注胶收胶 固化堆放 清洗后处理玻璃注胶各工序加工要领：1、接单接到生产任务加工单后，必须对单全面核审。对需用构件材料寻找清楚（如铝框、玻璃）。如发现玻璃与铝框不吻合，及时上报生产部作出相应的处理。2、材料领用铝框须到装配组查找领用，玻璃则需到玻璃开介处或清洗组查找领用。材料领用搬运时，注意玻璃镀镆面的保护及铝框对角处的松动。如发现有问题必须做好相应措施解决。3、表面处理用甲苯清洗玻璃及铝框前，应先用一块白布将四周擦拭一遍，把表面杂物清除干净，然后用“干湿擦试法”擦洗，“干湿擦拭法”就是前手用甲苯擦试，后用干布擦干净。用甲苯清洗玻璃时，也必须采用“干温擦拭法”进行，擦试时的位置应保护铝框的宽度边到内40mm，避免用甲苯大面积擦洗，影响玻璃镀膜面的质量。
