小雪街道中心幼儿园教学楼施工组织设计.doc

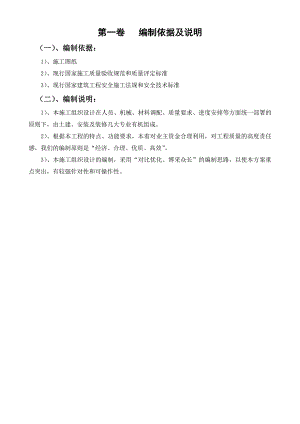

第一卷 编制依据及说明 （一）、编制依据： 1）、施工图纸 2）、现行国家施工质量验收规范和质量评定标准 3）、现行国家建筑工程安全施工法规和安全技术标准 （二）、编制说明： 1）、本施工组织设计在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下，由土建、安装及装修几大专业有机组成。 2）、根据本工程的特点、功能要求，本着对业主资金合理利用，对工程质量的高度责任感，我们的编制原则是“经济、合理、优质、高效”。 3）、本施工组织设计的编制，采用“对比优化、博采众长”的编制思路，以使本方案重点突出，有较强针对性和可操作性。第二卷 工程概况（一）工程简介 序 号项 目内 容1工程名称 某某街道中心幼儿园教学楼2建设单位 某某市某某镇中心中学3设计单位 某某市工业设计院4施工单位 某某市第二建筑工程公司5计划开工日期 某某年6月8日6计划竣工日期 某某 年10月5日7建筑面积 1640；8工程地点 某某市某某街道中心学校内9结构形式 框架结构10基础形式 柱下独立基础、墙下条形基础11建筑层数 三层12建筑用途 教学楼13建筑高度 14.25m； 14建筑耐火等级 二级16建筑分类 建筑结构的类别为2类建筑；使用年限50年17抗震设防 6度；（二）建筑设计特点序号项 目内 容1层 高3.6m；2外墙面涂料、面砖（设保温）3内墙面面砖、涂料、4楼地面防滑地面砖地面砖防水楼面5顶 棚刮腻子涂料顶棚6门 窗铝合金门窗7防 水厨房、卫生间TS-C防水；屋面采用1.5厚合成高分子防水卷材；8保 温外墙采用35厚挤塑聚苯板；屋面采用65厚挤塑聚苯板；9安装工程采暖下供下回水平双管同程式系统给水分区供水。排水合流制。设伸顶通气管，地上部分排水直接排至室外，一层单独排水。消防包括消防栓系统及灭火器的配置通风厨房卫生间均设变压式风道。防排烟强电220/380V配电系统、电气照明系统、防触电安全保护系统、建筑防雷及接地系统。弱电火灾报警及消防联动系统、计算机网络系统、电话系统、有线电视系统、可视对讲系统（三）结构设计特点土质情况持力层为第二层粉质粘土层基础类型柱下独立基础、墙下条形基础持力层承载力120Kpa结构形式 框架结构混凝土强度等级基础垫层：C15;基础：C30 主体梁板柱采用C30。钢筋类别级Q235级HRB400钢 筋接头类别20钢筋采用绑扎搭接；基础钢筋20宜采用闪光对焊；柱20宜采用电渣压力焊对焊；砂浆等级±0.000以下墙体采用M7.5水泥砂浆砌筑MU10烧结煤矸石砖，一层墙体采用M5.0混合砂浆砌筑MU10烧结煤矸石砖，梁上填充墙采用M5.0混合砂浆砌筑MU5.0煤矸石空心砖。（四）场地条件1. 进行三通一平。2. 施工现场道路、水、电、通讯等已达到开工条件；施工场地所在地质良好，整个平面地势较为宽敞。3. 工程所处位置道路畅通，交通比较便利，采用商品混凝土、各种原材料及半成品来源充足有保障，必须利用塔吊、物料提升机和人工倒运钢筋及模板等半成品材料。4. 在现场内利用自然地坪，稍加以平整，搭设办公区域及施工临建设施。 第三卷 施工部署（一）工程目标、质量目标：严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，优良率达到80%以上。观感质量得分率90%以上。、安全目标：安全文明施工工地。、工期目标：科学组织施工，合理安排工序穿插，确保合同工期实现。、现场管理目标：按某某市文明安全工地标准施工。（二）管理组织机构、组织机构：本工程按项目法组织施工，项目经理选派具有丰富施工管理经验的孔祥顺项目经理担任；选派具有较高技术业务素质和技术管理水平的工程技术人员担任。项目经理部对本项目的人、财、物按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行、管理体系：管理机制采用项目法施工管理。、主要施工技术工人配备：木工：15人； 钢筋工：10人； 架子工：6人； 瓦工：10人；混凝土工： 10人 ； 电工：3人； 水暖工：6人；机械工：3人； 塔机司机：2人； 信号工：1人；防水工：6人； 电焊工：2人；（三）施工部署、项目经理部下设作业队及分工： （）结构施工队：负责各楼主体结构工程的施工。 （）瓦工作业队：负责砌筑工程、楼地面工程的施工。 （）油漆工作业队：负责油漆、粉刷工程的施工。 （）木工作业队：负责结构工程模板加工与安装施工。 （）防水作业队：负责地下室外防水、屋面防水、厕浴间防水工程的施工。 （）电气工程作业队：负责管道预埋、管线敷设、电气设备安装调试工作。 （）水、暖工程作业队：负责水暖安装、配件预埋和安装调试工作。2、垂直运输：由于本工程建筑面积较小，为节约成本，充分利用机械设备，因而选择一台垂直运输设备，一台QT315塔吊，负责基础及主体结构模板、钢筋及零星混凝土的垂直运输；商品混凝土，塔机吊至浇筑部位；配一台物料提升机，负责砌筑、装修材料垂的直运输。 3、基础及主体结构混凝土均采用商品混凝土，塔机吊至浇筑部位。4、本工程模板体系：柱、顶板、梁采用防水竹胶合板。配合搭设满堂红脚手架。 5、脚手架工程：主体结构施工及外装修均采用双排脚手架。室内装修采用工具式脚手架。6、本工程采取一次验收。为缩短工期，装修工程在顶板模板拆除后及时插入施工，分阶段、分层进行，装修工程及水电管道安装采取交叉作业；外装修在屋面防水工程完成后从上往下进行。7、现场设木工加工间、钢筋加工间，分别负责模板和钢筋的加工配制。8、混凝土采用商品混凝土搅拌站与建设、监理单位共同考查确定。（四）施工准备工作、技术准备工作：（1）项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。（2）根据设计要求及现行质量验收规范要求，针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。（3）依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。（4）做模板设计图，进行模板加工。（5）认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。（6）编制施工预算，提出主要材料用量计划。、劳动力及物质、设备准备工作：（）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。（）落实各组人员，制定相应的管理制度。（）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。 （）组织施工机械进场、安装、调试，做好开工前准备工作。、施工现场及管理准备工作： （）做施工总平面布置（土建、水、电、暖）上报审批。按现场平面布置要求，做好施工场地围挡和施工三类用房的施工，做好水、电、消防器材的布置和安装。 （）按要求做好场区施工道路的路面硬化工作。 （3）完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。（五）施工用水、用电量计算 1、用水量计算：（1）施工用水量：q1=k1Q1·N1·K2/（8×36000=1.1(300×300+10×300)/3600×8）×1.5=5.328L/Sq1：施工用水量k1：未预计的施工用水系数，取1.1Q1：日工程量N1：施工用水定额K2：用水不均衡系数，取1.5按每日混凝土养护量为300m3，每日砂浆用量为10m3计算。（2）施工现场生活用水量：q2=p1·N2·K2/（t×3600）=（800×80×20/（6×3600）=5.9L/S q2：施工现场生活用水量P1：为施工现场人员总数N2：施工现场生活用水定额K2：为施工现场生活用水不均衡系数，取2T：为高峰用水时间，按6小时计算（3）现场消防用水量：q3：按施工手册取10 L/Sq1q211.2 L/Sq1q2> q3故总用水量Q11.2 L/S（4）管道选择：d=(4q/1000v)1/2=(4×11.2/×1.6×1000) 1/20.094故管径选为DN100其中V为经济流速选为1.6m3/s（5）消防竖管管径d=(4q/1000v)1/2=(4×5/×2.5×1000) 1/20.050根据某某市规定管径选择DN652、用电量计算：负荷计算：（1）塔吊：取x=0.3 cos=0.7 tg=1.02Pj1=0.3×70×3=63KWQj1=Pj1×tg=64.26Kvar（2）钢筋加工机械及木工加工机械：取x=0.3 cos=0.75 tg=0.88Pj1=0.3×（3×3+4×1+15×1+4×2+4×2+10×2）=19.8KWQj1=Pj1×tg=17.724Kvar（3）搅拌机：取x=0.7 cos=0.68 tg=1.08Pj1=0.7×20×2=28KWQj1=Pj1×tg=30.24Kvar（4）震捣器（平板式、插入式）：取x=0.7 cos=0.65 tg=1.17Pj1=0.7×（1.1×5+1.1×50）=42.35KWQj1=Pj1×tg=49.55Kvar（5）各类焊接设备：取x=0.35 cos=0.45 tg=1.98Pj1=0.35×（3×15+10×2）=22.75KWQj1=Pj1×tg=45.045Kvar（6）生活用电：取x=1 cos=0.8 tg=0.5Pj1=1×150=150KWQj1=Pj1×tg=75Kvar取同期系数Kp=Ka=0.5Pj（1-5）=0.5×（63+19.8+28+42.35+22.75）=87.95KWQj（1-5）=0.5×（64.26+17.72+30.24+49.55+45.05）=103.41Kvar总负荷：Sj=Pj（1-5）+Pj82+Qj（1-5）+Qj821/2 =（87.95+150）2+（103.41+75）21/2 =297.41KVA考虑变压器自身的损耗：Pb=0.02Sj=0.02×297.4
