小区高层住宅楼砌筑施工方案#重庆#附示意图.doc

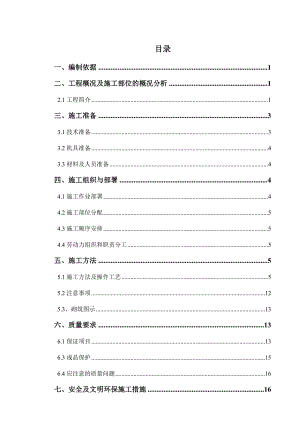

目录一、编制依据1二、工程概况及施工部位的概况分析12.1工程简介1三、施工准备33.1技术准备33.2机具准备43.3材料及人员准备4四、施工组织与部署44.1施工作业部署44.2施工部位分配54.3施工顺序安排54.4劳动力组织和职责分工5五、施工方法55.1施工方法及操作工艺55.2注意事项125.3、砌筑图示13六、质量要求136.1保证项目136.3成品保护156.4应注意的质量问题16七、安全及文明环保施工措施167.1、安全管理及防护技术措施167.2、现场消防保卫管理措施177.3、环境保护措施187.4、环境卫生管理措施18八、户型平面放大图及节点图18一、编制依据1.1施工图纸：某某（二期）A标段建筑、结构图纸1.2混凝土结构实验方法标准GB50152-921.3混凝土结构工程施工质量验收规范GB50204-20021.4建筑施工手册1.5国家相关规范及行业规范等1.6某某（二期）A标段施工组织设计1.7砌体工程施工质量验收规范GB50203-20021.8框架轻质填充墙构造图集西南05G701（四）二、工程概况及施工部位的概况分析2.1工程简介某某（二期）A标段位于某某市九龙坡区西彭镇，北临天醉园，南临农民新村，西临白彭路。A标段范围有7栋五层花园洋房，两栋高层住宅。总建筑面积约为平方米。表1 工程概况序号项 目内 容1工程名称某某（二期）A标段2地理位置某某市九龙坡区西彭镇3建设单位北京城建某某地产有限公司4设计单位万地联合（某某）工程设计有限公司5监理单位某某建新监理咨询有限公司6施工总承包北京城建北方建设有限责任公司2.2.2结构概况表2 结构概况项目内 容建筑 功能本工程是为群体住宅工程，主要满足市民居住需求。建筑 特点本工程由高层住宅B1B5、多层住宅B6B33及地下车库组成。建筑 面积99379.1m2建筑 层数地下车库1层，洋房地上5层，高层B1为32层，B2为32层建筑 抗震抗震设防烈度为6度，高层三级抗震，洋房及车库四级抗震建筑装饰外墙外墙装饰外墙涂料，外窗为断桥铝合金窗。户内内墙水泥砂浆户内地面20厚细石混凝土地面压光防水 工程挡土墙C30抗渗混凝土（S6）刚性防水及3厚自粘式防水卷材消防水池C30抗渗混凝土（S8）刚性防水。施工缝遇水膨胀止水条，止水钢板屋面防水3厚聚脂胎PE膜型APP改性沥青卷材（热铺施工）户内卫生间1.2mm厚JS-聚合物水泥基防水涂料建筑屋面平屋顶，防水等级级,防水层耐用年限为15年2.2.3砌筑概况外墙为200厚烧结页岩空心砖砌体，用M5水泥砂浆砌筑。室内地坪以下的墙体采用M7.5水泥沙浆砌MU10烧结砖砌体。地下室内隔墙均采用Mu10烧结页岩实心砖砌体,用M5水泥砂浆砌筑。填充墙沿墙高每600砌块设26.5拉结筋与钢筋混凝土墙拉结。内部隔墙.外墙的填充墙及女儿墙均设构造柱。本工程共有2栋高层，地上部分外墙为200厚烧结页岩空心砖砌体,内隔墙为250、200、150、100厚烧结页岩空心砖，用M5水泥砂浆砌筑；地下室除设备房采用烧结页岩实心砖外其他所有内隔墙均采用Mu10烧结页岩空心砖砌体，用M5水泥砂浆砌筑。200厚填充墙沿墙高每600mm设26.5拉结筋与钢筋混凝土墙拉结，250厚、100厚填充墙沿墙高每500mm设26.5拉结筋与钢筋混凝土墙拉结。内部隔墙、外墙的填充墙及女儿墙均设构造柱三、施工准备3.1技术准备熟读图纸，对图纸节点要求了解。对现场作业人员已完成砌筑方案交底、技术交底、安全交底、安全教育。弹好墙身线、轴线，根据现场砖的实际规格尺寸，再弹出门窗洞口、构造柱位置线，经验线符合设计图纸的尺寸要求，办完预检手续。按标高立好皮数杆，要求一面墙配两根皮数杆。砂浆配合比由试验室试配后确定，统一发放给施工队，要求在搅拌处悬挂，同时配好磅秤，便于称重。3.2机具准备应备有搅拌机、手推车、磅秤、垂直运输设备，大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、笤帚等。3.3材料及人员准备熟练瓦工和壮工已就位。砖：烧结多孔砖尺寸195×95×53、240×190×100、200×190×115并有出厂合格证，经现场取样复试合格。砖应色泽均匀，边角整齐。水泥：根据试验室确定的砂浆配合比所用水泥确定，PSA325，普通硅酸盐水泥。砂子：中砂，使用前用5mm孔径的筛子过筛。植筋胶及300宽0.8厚20x20钢丝网。其它材料：墙体拉结钢筋及预埋件等。四、施工组织与部署4.1施工作业部署执行样板引路制，先进行样板层施工，样板层经项目部验收合格后报请监理、业主验收，经监理、业主认可后进行大面积施工。每户型都必须有样板房，样板房施工完毕，项目工程部、技术部、质安部及安装部负责人必须逐间按设计要求进行核查，部门负责人全部认可后签署如附表所示的“砌体施工样板层验收表”。4.1.1工期部署：按总进度计划待时机成熟时立即插入砌体施工。4.1.2施工机具部署：设置两台砂浆搅拌机。4.2施工部位分配高层在结构施工至15层插入填充墙施工，图纸上所有门窗洞口，丁字墙等具有构造柱和抱框的地方均留马牙槎，构造要求符合图纸和图集西南05G701（四）的要求。构造柱的钢筋绑扎完毕后，先砌墙后浇柱。4.3施工顺序安排采取整层作业的方式，由上而下逐层砌筑。工期要求B1、B2楼2011年9月1日砌筑工程开始2012年2月20日砌筑完。为确保工期，垂直运输采用施工电梯施工。4.4劳动力组织和职责分工配足60名瓦工，20名壮工，4名钢筋工，5名木工，分层流水施工，确保工程流的开，跟得上，保证工期。每个施工段均配生产、技术、质量、测量、材料等保障人员以便及时就图纸问题沟通解决，确保工程质量。五、施工方法5.1施工方法及操作工艺5.1.1工艺流程弹线、植拉结筋、GZ钢筋、清洗基层砌体导墙施工 排砖砌底部页岩实心砖（三线砖）砌一步架砌块停滞安装砌体作业架再砌到梁、板下口200处砌体徐变7天以上用烧结页岩页岩实心砖斜砌顶紧验收5.1.2施工工艺 5.1.2.1基层清洗：将砌筑砖墙部位上楼地面砂浆、垃圾清扫干净，并浇水湿润。5.1.2.2定位放线： 楼面隔墙测量放线时按结构施工时主轴控制线进行，要保证各轴线间的水平距离相等且方正。平面控制时在楼面上弹出墙身线、构造柱位置线、门窗洞口位置线、墙面上水电预留洞口的位置线，相对应的构造柱与顶面梁板的位置采用挂垂直线的方法进行控制。高度控制时要根据建筑标高0.5米线进行控制，垂直墙或柱上标出各道拉结筋、水平现浇带、门窗过梁的位置线，保证本单元标高相等。皮数杆上除此内容外，在各拉结筋位置线之间标出砌块的皮数。5.1.2.3拉结构造植筋工艺在混凝土柱上打孔清孔注入锚固剂将拉结筋插入孔内。砌砖前打出各皮砖的位置线，再在灰缝位置，用电锤钻眼，然后采用植筋胶进行粘接。钻孔：在需植筋部位，用配套的系列电锤钻孔。要注意以下3点：1）孔洞间距不宜太小，应满足混凝土工程的有关规范要求；2）孔洞深度一定要满足设计及有关规定的要求；3）当遇到混凝土中无法预见的钢筋，致使钻头钻不进或造成孔深达不到要求的深度时，可适当增加孔洞数量。清孔：先用吹风筒或高压空气吹清孔内粉尘，用清孔刷清孔，然后再用吹风筒吹清孔内粉尘。不能用水冲洗，以免残留在孔中的水分削弱粘合剂的作用。安装：包括注胶和植筋工序。注胶时注意，第一次打出的粘合剂不能用，要待出胶混匀才能入孔。植筋要注意对中、平直。凝胶：必须将钢筋外露端固定在模架上，使其不受外力作用，直至凝结，并派专人现场看护。后续施工：凝胶的化学反应时间一般为15min，固化时间一般为1h,具体效果根据使用的粘合剂种类和型号确定。待药剂或胶液完全硬化，即可按常规方法进行后续作业。5.1.2.4混凝土翻边厨房、卫生间和有防水要求的建筑地面楼板四周除门洞外，应做200mm高C20的混凝土翻边，宽度为墙厚。5.1.2.5砌块浇水：烧结页岩砖应在施工前1d浇水彻底湿润。5.1.2.6砌筑要求：1）根据页岩砖的模数与墙长之间的关系，砌筑前按实地尺寸和砌块规格尺寸进行砖试排版，先保证顶砌100150，以满足顶砌60度要求，再进行组砌调节方式（35cm可用灰缝调节）。当最下一皮砌块的找平厚度大于20mm时，需采用细石砼进行找平后在进行砌筑。2）砌体砌筑前，应根据砌块的模数，计算好砖的皮数，在边柱上弹好墨线，然后进行挂线砌筑。3）在砌筑100墙与200墙相交的“T”墙时，应在交叉处镶砌实心页岩砖以便两种不同厚度墙肢灰缝的调节或留设GZ。4）砌筑时，普通烧结砖按“三、一”法进行砌筑，即“一铲灰、一块砖、一挤揉”的顺序操作。具体方法：水平方向，将砂浆均匀铺在砖面上（当采用铺浆法砌筑时，铺浆长度不得超过750mm，施工期间气温超过30时，铺浆长度不得超过500mm），竖向将普通烧结砖用砖刀刮在壁上，厚度约15mm，然后将砖放在已铺好的砂浆上用手挤揉密实，使竖向灰缝应挤出砖面5mm高，再用砖刀刮掉。并保证水平灰缝和竖直灰缝均为1cm。5）在砌筑的过程中，应随砌随勾缝，特别是外墙缝必须筋将灰缝挤密实。6）砌体灰缝厚10，其灰缝宜在812之间调节。7）当砌体砌至1.5m高左右时，在墙体上弹出其50标高线。以利于下道工序。8）当砌至门窗洞口的顶部时，进行预制（或现浇）门窗过梁的安装，支座处采用实心页岩砖砌筑，并按墙肢的50标高线找平，再座浆安装。9）普通烧结空心砖砌体上部与梁板相接处需斜砌挤紧，斜砌的部分需待其下部砌体收缩稳定（至少7天）后才能砌筑。5.1.2.7构造柱、混凝土边框、水平现浇带留置及施工图1 构造柱及压顶圈梁做法图1）女儿墙按间距3m设置钢筋混凝土构造柱和压顶圈梁。楼梯间填充墙应在转角外设置构造柱；当填充墙的长度或相邻横墙之间的距离大于墙高时，且其端部无钢筋混凝土柱子、剪力墙时，应在填充墙端部设置构造柱；当墙长或相邻横墙之间的距离大于2倍墙高时，应在墙长的中部设置构造柱；构造柱构造一般应设置在结构的主、次梁、柱、墙、板上，构造柱截面不应小于墙厚×200mm，纵向钢筋410锚入梁或板内350mm，并加弯钩，箍筋6.5200mm，上下端600mm范围内箍筋加密至100mm；对有洞口填充墙，当洞口宽度大于1.5m时且洞侧不是混凝土结构时，应在洞侧设置钢筋混凝土边框；当洞口宽度大于2.1m时，应在洞口两侧设置构造柱；洞边框截面为墙厚×60 mm，内配26主筋，并由6.5600mm的拉结筋和填充墙拉结在一起；在内外墙交接处和外墙的转折处应设置构造柱，构造柱的间距不大于2倍层高；当墙的端部无柱子时，外墙长度小于1m时应在墙端部设置钢筋混凝土边框，大于1m时应在端部设置构造柱；当外墙窗洞宽度大于2.1m时，窗台墙（窗群墙）顶部设置现浇带；洞口大于3m，且窗台高度大于1.5M时，窗台墙中部设置构造柱，构造柱中距不大于2.5m。2）构造柱留置处，砌筑时要求先退后进，该部位墙应留槎，端头配配砖，退60mm宽、进180mm宽，柱主筋固定于上方梁上。填充墙
