小区视频监控施工技术方案.doc

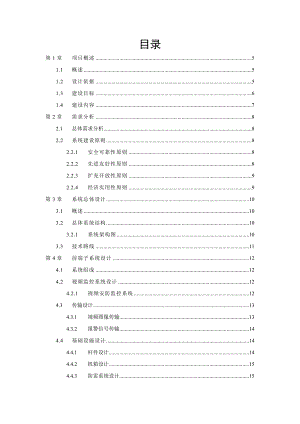

目录第1章项目概述51.1概述51.2设计依据51.3建设目标61.4建设内容7第2章需求分析82.1总体需求分析82.2系统建设原则82.2.1安全可靠性原则82.2.2先进友好性原则82.2.3扩充开放性原则92.2.4经济实用性原则9第3章系统总体设计103.1概述103.2总体系统结构103.2.1系统架构图103.3技术路线11第4章前端子系统设计124.1系统组成124.2视频监控系统设计124.2.1视频安防监控系统124.3传输设计134.3.1视频图像传输134.3.2报警信号传输144.4基础设施设计144.4.1杆件设计144.4.2机箱设计154.4.3防雷系统设计154.4.4接地系统设计184.4.5供配电系统设计194.4.6布线设计214.5系统组成21第5章监控中心设计235.1监控中心设计235.1.1监控中心功能分析23第6章显示系统设计246.1LCD液晶监视器的应用246.2LCD、PDP和DLP的技术对比246.3浙江大华LCD液晶监视器技术优势266.3.1采用最新三星DID液晶面板26第7章视频监控平台设计297.1概述297.2系统设计思路297.3系统设计亮点307.3.1SOA为主体的架构设计307.3.2业务集成的Web Service框架317.3.3高性能的外场设备接入服务设计317.3.4结合Ajax和RIA技术的更好用户体验327.4遵循的标准与接口327.5系统总体框架337.6平台组成357.6.1中心管理软件模块(CMS)367.6.2流媒体转发软件模块(MTS)367.6.3流媒体存储软件模块(SS)377.6.4WEB远程管理软件模块（WEB）387.6.5电子地图模块(GIS)397.6.6网络代理注册软件模块（PROXYSERVER）397.6.7网络数字矩阵软件模块(SNVD)397.7系统平台功能407.7.1视频监控功能407.7.2实战业务功能477.7.3级联业务功能507.7.4网管业务功能517.8系统关键特色557.8.1快速布控557.8.2录像追踪567.8.3三维定位567.8.4预案管理567.8.5设备兼容567.8.6多级联网567.8.7无线应用567.8.8提高的安全性577.8.9灵活的媒体存储577.8.10系统部署方式57第1章 项目概述1.1 概述随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来了社会的许多不安定因素，社会治安形势严峻，刑事案件，特别是入室行窃、抢劫等发案率逐年增加，因此对于住宅小区的安全防范监控需求日益凸显。住宅小区是人们居住生活的主要场所，因此对于住宅小区的进出人员监控、楼宇间监控显得尤为重要。最早的闭路电视监控系统就是建立在模拟摄像机的基础上的，模拟摄像机对整个监控行业的发展曾起过不可估量的作用，现在虽然网络化是监控行业的大趋势，但在目前来看模拟摄像机仍然具有网络摄像机不可比拟的优势计算机技术已在各行各业得到广泛应用，计算机软硬件设备的高速发展使数字化的解决方案已经达到了住宅小区监控系统实际应用的要求，作为有效加强对小区进出人员的管理、楼宇的监控、电梯的监控，减少发生意外情况的工具，数字录像监控设备可以直观及时的反映重要地点的现场情况，增强安全保障措施，是智能小区现代化管理的重要手段。1.2 设计依据本规划设计遵循国家颁布的信息系统建设开发的相关技术规范和标准。本方案所参照的主要技术标准如下：l GB50057-94 建筑物防雷设计规范 l GB50169-92 电气装置安装工程接地装置施工及验收规范l GB50311-2007 综合布线系统工程设计规范l GB50312-2007 综合布线系统工程验收规范l GB50339-2003 智能建筑工程质量验收规范 l GB50343-2004 建筑物电子信息系统防雷技术规范 l GB50348-2004 安全防范工程技术规范 l GB50395-2007 视频安防监控系统工程设计规范l GB7450 电子设备雷击保护导则l GB/T50314-2006 智能建筑设计标准l GB/T2887-2000 电子计算机场地通用规范 l GA 3082001 安全防范系统验收规则l GY/T134-1998 数字电视图像质量主观评价方法l GA/T 751994 安全防范工程程序与要求l GA/T 702004 安全防范工程费用预算编制办法l GA/T 3672001 视频安防数字监控系统技术要求l GA/T 3682001 入侵报警系统技术要求l GA/T 3942002 出入口控制系统技术要求l ISO/IEC14496 视音频编解码标准视听对象的编码 l GY5053-94 广播传音电缆线路工程建设技术规范 l CECS62-94 工业企业扩音通信系统工程设计规程 l DB32/366-99 建筑智能化系统工程实施及验收规范 1.3 建设目标1） 集中管理系统内所有监控主机可以在不同地方，但通过中心管理软件实现远程诊断和管理。2） 大容量的实时直播在有限网络资源环境下，多个用户可同时在线观看系统内任意网点的实时视频资料。3） 灵活简便的操作方式系统授权用户可以直接在电脑上利用图形化界面软件对各设备进行操作，进行各种控制和处理，友好的图形化软件界面使得对视频监控系统的各项操作更加简单易行，也可以在计算机网络内进行操作管理。4） 管理查询检索方便用户可以按照时间，视频源，告警联动视频源，等等条件检索录像资料；或者自定义条件检索录像资料。采用数字化录像可以做到“所看即所录”，回放清晰度和实时调看时完全一样，录像资料的可利用性非常高，而且可以直接利用各种图像处理软件对图像进行加工，转存和处理。5） 易于和其他系统集成数字化后的图像可以直接在电脑上操作和管理，可以通过软件接口很方便的和其他相应系统集成。1.4 建设内容为提高的安全防范的能力以及降低安全隐患发生率。设计一套基于模拟视频传输的视频监控系统势在必行。监控系统主要划分为视频前端子系统、中心机房、大屏显示等部分。具体系统建设内容包括：Ø 视频监控系统Ø 监控室建设Ø 大屏显示该系统建成后，能对区域内目标实行24小时不间断的摄像监控，并进行现场图像存储。可进行突发事件的实时监控、摄录，提供视听资料证据，为警方破案，保安现场应急处理提供技术上的支持。第2章 需求分析2.1 总体需求分析根据本次住宅小区的监控实际需求，监控点位为楼宇、重要楼道、电梯、电梯间、出入口、小区室外大环境，总点位约70个点位，将根据实际情况枪机和半球采用大华HDCVI设备，此类设备使用模拟系统，可以达到高清的视频监控效果，以获得更好的图像效果。监控点位汇聚到监控中心，监控中心使用硬盘录像机，接入前端摄像机，并进行存储。另外监控中心将使用大华高性能显示器来显示和轮巡前端的实时图像。同时在监控中心配置服务器，安装大华综合视频管理平台，对所有硬盘录像机、解码器等设备进行统一管理。2.2 系统建设原则2.2.1 安全可靠性原则在安防系统设计、设备选型、调试、安装等环节都应严格执行国家、行业的有一关标准及公安部门有关安全技术防范的要求，贯彻质量条例，保证系统的可靠性。系统中的设备采用高质量产品，保证系统的正常工作。提供优质的图像质量。防止项目确定以后，各部位设备在运行中出现正常值以上的故障率。安防系统的程序或文件要有能力阻止未授权的使用、访问、篡改，或者毁坏的安全防卫级别，硬件设备具有防破坏报警的安全性功能。2.2.2 先进友好性原则系统设计方案应采用较为先进的硬件设备，能够使用户友好的自动化使用；使系统能集成化，保障各部分的有机结合，高效率动作。系统中所采用的设备应代表现阶段的主流产品，确保方案所涉及的内容具有长期的时效性。2.2.3 扩充开放性原则安防系统是一个相对开放的系统，系统应有较大的扩充余地。选择开放性的硬件平台，具有多种通讯方式，为实现各种设备之问的互联、集成奠定良好的基础。选择标准化和模块化的部件，具有很大的灵活性和容量扩展性。系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本，使系统具有良好的可持续发展性。系统中的硬件设计在满足现有应用需求的基础上，一方面要保护在监控系统方面的己有投资，另一方面又要有一定的预留，使该系统能随着实际使用情况的变化，进行扩充以满足更多的需求。数字技术的应用需具备持续而强有力的软件跟踪开发能力，可以不断完善数码录像监控系统。2.2.4 经济实用性原则在满足安全防范级别的要求前提下，在确保系统稳定可靠。性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、实用、降低成本，从而达到极高的性能价格比，降低安全管理的运营成本。系统真正起到实时监控、事后取证的目的。系统操作简单，管理人员在控制台即可完成大部分监视工作，而设备操作也要求简便、灵活而可靠。系统能实现视频数字化、应用多媒体化、管理智能化的功能。第3章 系统总体设计3.1 概述在本项目中，充分考虑到住宅小区视频监控项目的系统需求，提出了一套完整的视频监控解决方案。本次解决方案采用模拟视频采集前端，使用硬盘录像机对视频进行不间断存储，在监控中心安装综合管理平台，并利用解码器对图像进行解码到监视器进行显示，系统主要分为前端系统方案、监控中心、存储方案等部分3.2 总体系统结构3.2.1 系统架构图图 31系统拓扑图前端采用模拟摄像机，视频采集前端分别接入相应的硬盘录像机进行视频存储，所有录像主机汇入网络传输到监控中心，在监控中心安装综合管理平台对所有录像主机进行管理，同时安装客户端对其进行操作，利用解码器对视频进行解码上墙进行实时查看。3.3 技术路线先进性和实证性：系统管理平台不应该选用过时的或者即将被淘汰的技术，这会导致用户原有的投资很快就会化为乌有。但我们也不应该选用过分先进、没有经过实证或者没有在大型系统、关键任务中大量运用的技术。业界标准和理论基础：体系平台也应该和业界保持一致，具有坚实的理论接触和完备的标准定义。自己设计一套体系结构可能在一时提高开发的速度、降低开发的门槛，但很难有序、高质量地发展、也无法被其他系统使用。平台必须具备强大、稳定和快速的设备接入能力：平台软件在设备的接入方面应该支持模块化（插件）开发技术，实现快速设备接入，保证系统稳定性
