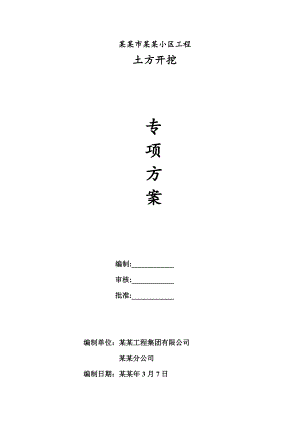

小区工程土方开挖专项施工方案.doc

某某市某某小区工程土方开挖专项方案编制:_审核:_批准:_编制单位：某某工程集团有限公司 某某分公司编制日期：某某年3月7日第一章 编制说明1、根据某某市同创建设投资有限责任公司提供的-某某小区工程设计图纸和施工现场环境现状编制。2、某某市某某小区工程岩土工程勘察报告。3、国家和地方有关部门的现行政策、法规、法令和本企业内部规章制度。4、某某市颁发的有关施工工程质量、安全生产和文明施工文件5、建筑机械使用安全技术规程JGJ33-20016、中华人民共和国行业标准建筑基坑支护技术规程（JGJ 120-99）7、中华人民共和国国家标准建筑地基与基础工程施工质量验收规范（GB50202-2002）6、中华人民共和国国家标准建筑地基基础设计规范（GB50007-2002）7、南京地区建筑地基基础设计规范（DGJ32/J12-2005）8、中华人民共和国国家标准建筑基坑工程监测技术规范（GB50497-2009）第二章 工 程 概 况一、工程概况工程名称：某某小区工程建设单位：某某市国家安居工程开发建设中心设计单位：某某建设工程项目管理有限公司监理单位：某某市诚信建设监理有限公司施工单位：某某工程集团有限公司即将兴建的某某小区工程位于某某市明光路北侧，为某某市最繁华的商业黄金地段。本工程分为三部分：1#住宅楼、2#商住楼及地下车库。1#住宅楼建筑面积约6405.85m2,建筑高度为46.85米，结构类型为框架-剪力墙结构，地上十六层，地下一层，户数为64户，抗震设防烈度7度，使用年限50年，屋面防水等级II级；2#商住楼建筑面积约33456.13（不含地下车库面积）其中商铺面积为9601.06，建筑高度为96.65米，结构类型为框架-剪力墙结构，地上十六层（一、二层为商业，上部为塔式高层住宅），地下一层，户数为240户，抗震设防烈度7度，使用年限50年，屋面防水等级II级；地下车库建筑面积约8532，建筑高度为-5.90米，结构类型为框架-剪力墙结构，地下一层，停车数量305辆，抗震设防烈度7度，使用年限50年，地下室防水等级II级。 本工程按高程18.30m标高为±0.00算，北面车库基础底板板底开挖深度为-4.20m，承台开挖深度为-4.70m-4.90m。南面车库基础底板板底开挖深度为-5.30m，承台开挖深度为-5.80m-6.00m。2#、3#基础底板板底开挖深度为-6.60m。1#基础梁梁底开挖深度为-3.20m。二、地质特性2.2.1、工程地质概况 1、地形地貌本工程现场场地比较平坦，但工程场地从北至南有个较大的斜坡最大高差约为2.3米。2、地基土构成与特征根据江苏科信岩土勘察有限公司提供的工程地质勘察报告，土层自地表而下分布为：层杂填土杂色，松散，主要由碎石、砖块等组成，成分较杂，层厚0.53.2m。层粉质粘土灰黄色，硬塑，稍有光泽，干强度中等、韧性中等，含有铁锰结核。该层局部缺失，存在场地北部，厚度2.36.2m。标贯实测击数N值一般为812.0击/30cm，平均值10.5击/30cm。层粉质黏土灰色，可塑，稍有光泽，干强度中等、韧性中等，含有铁锰锈斑及有机质。该层局部未揭穿，最大揭穿厚度15.4m。标贯实测击数N值一般为48.0击/30cm，平均值为6.5击/cm。层粉质粘土褐黄色，可塑，切面稍有光泽，干强度中等、韧性中等，含有碎石，粒径13cm，含量约为30%。层厚0.903.40m。按标贯实测击数N值一般为7.019.0击/30cm，平均值为12.8击/30cm。层中分化砂岩该层未揭穿。棕红色，裂痕不发育，钻进较为困难，含长石、云母等矿物成分。表部较破碎，随深度增加风化程度逐渐减弱，岩土逐渐趋于完整，属较硬岩，其岩体基本质量等级判定IV级；该层风化镐开挖较困难。按标贯实测击数n值一般为89.0158.0击/30cm，平均值为12.8击/30cm。此建筑物所用的高强预应力管桩以层中风化砂岩或层粉质粘土混砂砾石作为桩端持力层，以或层粉质黏土作为基础持力层。三、围护（坡面挂网喷浆、局部采用土钉墙支护）工程针对本工程及周边环境的特点，设计时应尽量可能避免基坑开挖时对周边建（构）筑物的影响，同时满足甲方经济、施工周期短的要求，经过方案比选，本工程支护结构方案为：采用天然放坡作为挡土结构+坡面挂网喷浆处理，放坡比为1:0.5；局部采用土钉墙支护，坡比为1:0.3。四、周边环境本工程位于某某市明光路北侧，周边环境较为复杂，建筑物东边和北边为民宅，西边为待建空地。第三章 现场施工条件部署一、施工总体安排1、土方开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则，挖到设计标高前后应进行“五边”法施工。2、本工程土方开挖采用中心岛式的挖土方式，挖土方向主要由东向西向南施工。3、本基坑根据后浇带及主楼和车库布置分成9个区域，纵、横分阶段施工。二、测量控制网已设置控制轴线和水平基准点。本工程施工方法严格按照国家及地方现行有关建设法律、行政法规标准、规范和其他有关验收、施工、安全生产、文明施工规定编制。3.1测量方案根据工程测量规范要求，本工程边长测距相对中误差应<1/15000mm，相邻轴线误差应<2mm，层间轴线竖向传递投测的允许中误差<2.5mm，总高以下轴线投测的允许总误差<5mm，测角中误差12。整个楼层标高竖向传递的允许误差<10mm，层间标高误差±3mm。3.1.1 施工测量方案的选择与控制网布设原则3.1.1.1施工测量方案的选择 本工程的测量特点是：单层平面投影面积大，测量通视条件好，施工轴线多。因纵向距离较长，在放线过程中易满足测角精度，但要重点控制长距离量距精度，尤其重视如温度、拉力等因素产生的误差。为了全面、有效地控制好本工程平面、竖向方位的测量精度，针对工程周边环境及场地实际情况，在施工现场布设主控线控制网。施工中再以主控线控制网为起算依据分别向基础工程和上部结构引测二级平面、竖向控制点（线）。3.1.1.2控制网布设原则 为了减少测量放样误差的积累，工程控制网的布设必须遵循从整体到局部、先控制后细部，分级布网（点）的原则。控制网分平面控制测量和高程控制测量两部分。3.1.2 测量人员组成及仪器配置、计量管理要求3.1.2.1人员组成与仪器配置为精确、高效的进行本项目的工程定位和细部放样，选派2名测量知识扎实、业务素质高，且具有丰富施工经验的测量施工员带领24名熟练工人成立专门测量小组，独立负责本工程的测量放线工作，并选配自动安平水准仪作为测量工具。3.1.2.2测量器具计量管理要求所有选购的测量器具，在采购时按公司QES管理体系要求，执行SJ/QES02ZL02-2004监视和测量装置控制程序，对于所采购测量器具需具有CMC国家认证标识和产品合格证，并进行测量器具计量检定，所有测量器具经检定合格后方可使用。施工过程中，若测量器具已偏离有效使用状态应禁止使用。3.1.3 场地主控线控制点的布设3.1.3.1主控线控制点的布设要求为了保证测量放样的正确性，首先使用精密测量仪器检核业主提供场地定位用控制桩相对精度，在满足结构施工精度的前提下布设场地主控线控制网。主控线控制点拟埋设于受外界环境影响较小基坑以外的区域内（且避开室外道路、管线等施工区域），同时保证主控线控制点能长期保存。要求相邻点之间通视良好，视线旁离障碍物保证不小于1m且成像清晰，便于钢尺量距。具体埋设方法见下图：1粗钢筋；2回填土；3混凝土图7.1 主控线控制点埋设大样图3.1.3.2主控线控制点的联测导线控制网布设完成后，根据业主现场提供的测量控制点，或经监理复核同意使用进场后已进行测量精度调整的原有测量控制桩，联测至已埋设好的主控线控制网。并对测量外业资料进行内业平差，计算出各控制点坐标及高程成果，编制出主控线成果报告书，报现场业主及监理工程师审核同意后，作为控制本工程的测量基准依据。在施工过程中，全力保护业主提供的原始定位桩和项目部布设的主控线测量控制桩。3.1.4 工程定位及前期测量工作按施工进度要求工程开工前需进行工程定位工作，具体为根据现场已布设的主控线基准桩按设计图纸尺寸，放样出主体工程主要轴线及工程轮廓位置线，经项目部自检合格后，按施工验收程序报业主和监理工程师复核。为了便于场地生产布置，可按建筑红线图放样出红线位置，并依据场地红线和主体工程主线轴线或轮廓位置，按施工组织设计中的施工总平面布置图要求，进行现场临时生产措施布置（如：办公室、临时道路、生产车间、材料堆场等）。3.1.5 基础放样方法（1）准备工作、技术准备a、进入施工现场的测量器具应据具有法定计量检定单位出具的检定证书，并在有效检定期内。b、校核定位桩及水准点。c、对测量人员进行技术交底，现场建立测量数据库。、人员配备a、在项目技术负责人和项目技术质量部的领导下建立测量小组。b、专职测量员负责制定定位方案、测量验线及协调测量与其它工种的配合工作。（2）测量思路因本工程基坑土方开挖拟采取先机械挖土、再人工清土的方式进行，故基础施工测量也分两步进行。本着“整体定位、分散施测”的原则，先建立首级多边形座标控制网和12个高程控制点，再设定主控轴线控制网和具体高程控制点。（3）基础施工测量、工程放样根据场地上的建筑坐标控制点和主轴控制点，首先将工程桩中心用16钢筋定放在地上，并进行编号，便于施工。、挖土边坡放线根据场地上的建筑坐标控制点和主轴控制点，首先将基础轴线的交点用木桩测定于地上，并在桩顶钉小钉作为标志。独立基础轴线测定以后，根据结构平面图，将内部主控轴线依次测出。检查各轴线间的距离，其误差不得超过轴线长度的1/2000。最后用石灰在地面上撒出基槽开挖边线，便于挖土。、设置龙门板施工开挖时，轴线桩将被挖除。为了方便施工，在距基槽一定距离处（约6m）钉设龙门板。钉设龙门板按如下要求进行：a、在建筑物四角和内纵墙基槽开挖边线外约11.5m（根据土质情况和挖槽深度确定）处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽平行。b、根据建筑场地水准点，在每个龙门桩上测设±0.00m高或低一定数值的线。但同一建筑物注意只选用一个标高。如地形起伏选用两个标高时，一定要标注清楚，以免使用时发生错误。c、沿龙门桩上测设的高程线钉设龙门板，这样龙门板顶面的标高就在一个水平面上了。龙门板标高的测定容差为±5mm。d、根据轴线桩，用经纬仪将主控轴线投到龙门板顶面上，并钉小钉标明，称为轴线钉。投点容差为±5mm。e、用钢尺沿龙门板顶面检查轴线钉的间距，其相对误差不应超过1/2000。经检核合格后，以轴线钉为准，将墙宽标在龙门板上，最后根据基槽上口宽度拉线撒出基槽开挖的灰线。（4）测设引桩（轴线控制桩）由于龙门板需用较多木料，而且占用场地，使用机械挖槽时龙门板更不易保存。因此采用在基槽外各轴线的延长线上测设引桩的方法，作为开槽后各阶段施工中确定轴线位置的依据。即使采用龙门板，为了防止被碰动，也应测设引桩。引桩钉在基槽开挖边线外24m的地方。在工程施工中，为便于向上投点，应在较远的地方测定，如附近有固定建筑物，宜把轴线投测在固定建筑物上。引桩是建筑物轴线的控制桩，在建筑放线时，先测引桩，再根据引桩测设轴线桩。（5）设定标桩并保护控制
