小区地下车库土方开挖施工方案江苏坡道复式地下车库.doc

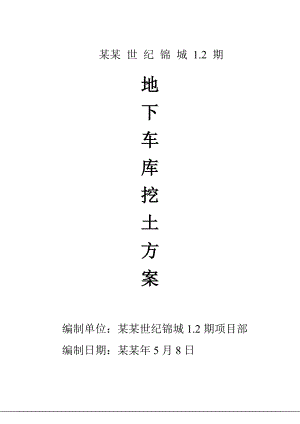

某某 世 纪 锦 城 1.2 期 地下车库挖土方案编制单位：某某世纪锦城1.2期项目部编制日期：某某年5月8日第一章 工程概况1.1 工程概况1.1.1工程简介某某某某世纪锦城1.2期位于张謇大道以东，东海路以北，南海路以南。由某某某某世纪城房地产开发有限公司开发兴建，上海新华建筑设计院有限公司设计，某某市建筑设计院地基勘察设计，由上海港申建设管理有限公司监理。地下车库总建筑面积22623.45平方米，为坡道复式地下车库。 本工程采用85黄海基准高程为绝对标高。地下车库绿化覆土面相对标高±0.000相当于绝对标高3.800m，地库底板标高-6.90米，底板厚度400mm，垫层100mm，开挖深度约为7米。1.1.2 周边环境本项目位于某某市，拟建地块东侧为张謇大道，南侧东海路，西侧是圩角河，北侧是南海路。场地内：由于施工现场号楼已施工，其中15#楼已施工至十一层，16#楼已施工至六层，14#楼已施工至十三层，根据地下车库总平面图，地下车库与号楼之间距离最小为3m，故基础土方开挖对号楼影响较大。第二章 挖土施工方案2.1 施工准备（1）、建立起完整的组织指挥体系，人员安排，机械配备、保养就序，卸土地点落实。（2）、熟悉水文地质情况，查清各土层厚度，地下有无管线，墓穴障碍物等。（3）、清除场地障碍，确保施工场地和道路畅通无阻。（4）、挖土前必须依据测设好的定位轴线放好灰线、标高。基坑开挖灰线经过监理、甲方的验线。（5）、本工程施工时，因挖土范围广，故必须指派专人指挥值班。（6）、场地内照明设施必须满足夜间土方施工。（7）、土方开挖令已办理。（8）、挖土单位办好渣土管理方面的有关手续，做好交通、市容、环保等有关部门的协调工作。2.2 土方开挖2.2.1 施工总体部署（一）基坑开挖范围：开挖面积约15000M2，一区、二区具体施工范围待甲方确定。（二） 初步测算，此工程挖土量约为10万m3。（具体数字根据实挖方量为准）（三）开始挖土时间：按照开工报告和业主的指定日子。（四）、建立基坑及土方工程施工管理的组织结构我司将在基坑开挖前将建立土方开挖领导小组，负责协调和处理土方开挖过程中的各种情况，并按照要求建立应急机制，编制应急预案和组织应急预案的演练，确保基坑的安全。土方开挖领导小组2.2.2 机械配备方案与劳动力组织（1）、 主要施工机械材料1m3挖机 4台0.25 m3挖机 2台煤锹 20把15t土方车（土方外运） 10辆走道板 40条（2）、 劳动力组织挖土机驾驶员6人土方车驾驶员10人汽修、轮胎工2人扦土、保洁工16人吊装工6人电焊工6人泥工30人现场管理人员6人（以上为每个区域开挖时的人数）2.2.3挖土方案（1）、 施工流程 降水施工 边坡开挖 砼护坡 基坑开挖 人工扦土 垫层浇捣本工程基础土方开挖深度从自然地坪以下基本为约7米左右，开挖基础均采取大开挖形式，能放坡部位采取 1：1台阶形放坡。无法采取放坡形式的采取混凝土搅拌桩进行围护，土方工程施工前,关砌根据控制点定出开挖边线,并预留50cm宽操作面。挖土每栋采用二台PC-200液压式反铲挖土机,向上而下水平分段进行,每层0.3m左右,为避免破坏基底土,预留300mm土层厚度,用人工扦土至设计基底标高位置。（二）降水施工本工程采用的是管井降水。降水井开孔直径600mm，井管直径400，井深12m，管井布置沿地下车库四周成封闭，每1525米设置一个井。过滤器采用718钢筋骨架外包竹片一层，纱网两层，长度8米。井壁与井管之间填砾石滤料，砾石尺寸4-6mm，填料厚度135mm。上部2m用粘土封井，水泵选用深井潜水泵。降水井采用冲击钻进成孔，成孔尽量采用清水钻进。钻进施工达到设计深度时，宜多钻0.30.5m，用大泵量冲洗泥浆，减少沉淀，并应立即下入井管，注入清水，稀释泥浆比重接近1.05后，投入滤料，不少于计算时的95%，严禁将井管强行压入坍塌孔底。施工中，应及时进行洗井，洗至水清砂净为止，不应搁置时间过长，或完成钻探后集中洗井。每个降水井、排水设施完工后，均应单独进行抽水试验，调试合格后方可进行降水检验。2.2.4 主要施工方法1、 挖土施工准备（1） 先由项目工程师组织项目内部进行图纸的会审，再在此基础上举行设计图纸交底，明确基础标高及开挖面标高。（2） 做好图纸的翻样与技术、安全交底，明确开挖要求，施工放坡坡度以及砼护坡与垫层施工要求。（3） 做好计量器具的校核，会同业主对现场进行引进红线、基准线、水准基点的复核工作。（4） 做好基坑开挖边线的放样工作。（5） 详细查阅地质报告，清楚开挖部位的地质情况。2、 土方开挖（1） 测量放线：依据主控线放出各条轴线和基坑基槽的上下开挖线，如有需要可于不易受干扰之处设置轴线控制点，并作明显的标志和保护。（2） 本工程土方开挖采用两台反铲挖土机和人工清土配合进行，机械挖土控制标高应高出基础垫层底标高300mm，余下的300mm土方由人工扦土。（3） 人工开挖时土方的堆置高度不得大于1.8m。在土方开挖时，派专业测量工进行挖深测量控制，误差控制在20mm以内。（4） 当土方开挖到坑底时，应于坑底测设垫层施工用标高控制点，间距两米。（5） 土方机械开挖方式采用倒退式反铲开挖，自卸翻斗式汽车运土。（6） 土方全部为短驳外运，基坑周边严禁大量堆载，地面超载应控制在20kPa以内。（7） 土方机械开挖过程派专人跟踪测量，控制标高及边坡位置；人工土方要及时完成，为后步垫层施工创造条件。（8） 挖土采用1：1放坡进行，坑底设排水沟，基坑周边设置排水沟，坡水为0.2的排水沟，并排入集水井中，集水井在四角及长宽方向每50米均设一个，集水井可用竹笆及木方加固。集水井中积水均派专人及时采用水泵将其排放到坑外排水网。（9） 基坑见底后，立即通知业主组织监理、设计等方面进行基坑验槽工作，及时进行垫层砼浇捣，垫层砼采用商品砼，尽量减少坑底暴露时间以免坑底积水、扰动。（10） 挖土前应进行管线物探或开挖样洞，并对操作工人进行施工交底。如在施工中发现不明管线，应立即停止施工，探明情况后，才能继续施工。（11） 挖土过程由跟班关砌进行控制，对挖土范围和挖深进行控制，如发生超挖，不得用土回填，应采用道渣或素砼类的建筑材料加固。（12） 土方开挖过程注意场地的保洁工作，并派专人清扫道路。（13） 在基础施工过程中，为方便施工、保护边坡，可搭上下架空通道，架空通道用钢管搭设，上铺竹跳板，斜度为1：1。（14） 车辆进入施工现场，按顺序依次装土，出场前由人工清扫后挡板，两侧挡板沿口余土，清扫轮胎后方可出场。现场上施工车辆应按规定线路进出，各行其道确保工程顺利施工至结束。原则上，土方车必须紧跟挖土，每天出坑的土方必须当天清运完毕，以确保进度。现场出入口，派专人指挥车辆进出，确保安全。（15） 车辆进入卸土场地，必须按顺序倒土，严禁乱倒乱卸，当班进入现场的原则上当班推平，卸土点准备好一定数量的建筑垃圾，以做备用，随时修筑临时通道。（16） 本工程施工全过程中，项目管理部每天都有专人值班，负责协调现场施工，解决施工中发生的各类问题，并由业主、监理等参建各方安排专人负责本工程施工协调，共同配合，以确保工程顺利完成。2.3 回填土方案（1）、施工流程基坑（槽）底清理检验土质分层铺土、耙平夯打密实找平验收（2）、作业要求1.基础的土方回填必须在基础墙体、防潮层、地圈梁达到一定的强度经质检部门验收和质量验评后方可进行。2.回填土一般选用含水量在10%左右的干净粘性土（以手攥成团、自然落地散开为宜）。若土过湿，要进行晾晒或掺入干土地，白灰等处理，若土含水量偏低，可适当洒水湿润。回填前，应清除基坑内的积水和有机杂物，各种管道必须在回填前埋设。回填按要求分层夯实，可选用粘土回填，不得含有杂物。按规范做好环刀试验。3.回填土要分层铺摊夯实，蛙式打夯机每层铺土厚度为200250；人工夯实时不大于200mm。每层至少夯击三遍，要求一夯压半夯。机械回填土必须配套，方法得当，土方运输机械一般不宜将填土直接倒入基坑、槽；卸土点距基础墙体的距离不得小于1.5m，用挖土机械或蟹斗抓进基坑、槽，土体的释放高度不得大于0.5m。4.回填房心及管沟时，人工先将管子周围填土夯实，直到管顶0.5m以上时，在不损坏管道的情况下，方可用蛙式打夯机夯实，管道下方若夯填不实，易造成管道受力不匀而折断，渗漏。5.填土压实后的干密度应有90%以上符合要求，其余10%不得大于0.08T/M3，且不应集中。6.雨季施工时，地库地表做好明排水及基坑内的强排水，防止地面水流入坑内，免得边坡塌方或浸泡基土。7.冬季施工时，每层回填土厚度比常温时减少25%，其中冻土块体积不得超过总管填土体积的15%，且应分散，冻土块粒径不大于15。（3）、施工方法1.填土前将基层的垃圾杂物清理干净，并将回落的松散土、砂浆、石子等清除干净。2.检验回填土的含水率是否在控制范围内，通过击实试验测定最优含水率与相应的最大干密度，施工含水率与最优含水率之差控制在-4%+2范围内，如含水率偏高，可采用翻松、晾晒或均匀掺入干土、白灰等措施；如果回填土的含水率偏低，可采用预先洒水润湿等措施。使回填土手握成团，落地松散。3.回填土应分层铺摊。每层铺土厚应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200250mm；人工打夯不大于200mm。每层铺摊后，随之耙平。4.回填土分层铺摊。使用人力夯，每层虚铺厚度为200mm；使用蛙式打夯机，每层虚铺厚度为300mm。压实系数0.95。每层铺摊后，随之耙平，再进行打夯。5.回填土用蛙式打夯机、人力夯夯实，每层至少夯打三遍。打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。严禁用水浇使土下沉的所谓“水夯”法。对于基槽狭窄、阴阳角等处打夯机夯不到的部位，采用人力夯，不得漏夯。6.冬季施工措施：依据建筑工程冬期施工规程JGJ104-97中的有关规定，对原土及作业面必须做好保温防冻工作，以确保回填土的施工质量。室外基坑（槽）回填时，如有冻土，冻土块径不得大于15厘米，其含量（体积比）不超过15%，并将其分散回填，分层夯实，每层铺土厚度要比常温施工厚度减少20-25。室内基坑（槽）回填土施工：冬期土方回填时，每层铺土厚度要比常温施工厚度减少20-25，土中不得含有冻土块，铺填土时土块要分散开，连续施工，并逐层夯实。填土前要彻底清除基底的冰雪和杂物，整个填土部位回填完后要用棉被覆盖好。（4）、质量标准1.基底处理，必须符合设计要求或施工规范的规定。2.回填的土料必须符合设计或施工规范的规定，严禁使用未熟化的生石灰拌制灰土。3.回填土必须按规定分层夯实。取样测定夯实后土的干土质量密度，其合格率不应小于90%，不合格的干土质量密度的最低值与设计值的差，不应大于0.08g/cm3，且不不应集中。环刀取样的方法及数量应符合规定。4.回填土的顶层标高不得超过散水及广场场地面层的底标高。5.回填土工程质量检验标准见下表回填土工程质量检验标准（mm）
