小区住宅楼水泥粉煤灰碎石桩(CFG)地基处理工程施工组织设计#河北.doc

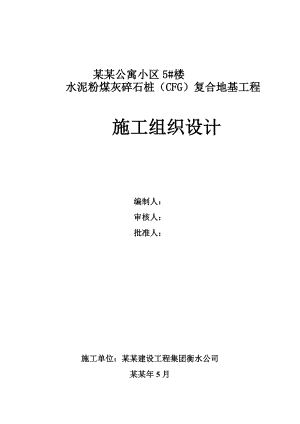

某某公寓小区5#楼水泥粉煤灰碎石桩（CFG）复合地基工程 施工组织设计编制人：审核人：批准人：施工单位：某某建设工程集团衡水公司某某年5月1、 编制依据1.1某某公寓小区5#楼规划总平面定位图；1.2某某公寓小区5#楼桩布置图；1.3某某公寓小区5#楼规划总平面定位图；1. 3建筑地基处理规范JGJ79-2002。 1.4XXXX冶企业内部管理规范和企业ISO9002质量体系标准文件1.5我公司以往承揽的类似工程的施工经验。 规范、标准文件一览表 表1.4类 别名 称编号或文号行 标建筑桩基技术规范JGJ94-94行 标建筑施工安全检查标准JGJ59-99行 规施工现场临时用电安装技术规范JGJ46-88国 标建筑地基基础工程质量验收规范GB50202-2002国 标建筑工程施工质量验收统一标准GB50300-20012、 工程概况2.1工程建设概况 工程建设概况一览表 工程名称和泰居住小区1#、2#、3#楼CFG桩地基处理工程工程地址针织厂建设单位XXX发展有限公司开竣工时间07.3.2007.4.17桩基工期28天2.2 桩基工程设计概况 工程设计概况一览表 项目名称桩型桩数(根)桩 长和泰居住小区1#、2#、3#楼CFG桩地基处理工程长螺旋钻孔CFG桩1#楼19712.5米/根2#楼1973#楼8802.3 自然条件和泰居住小区1#、2#、3#楼CFG桩地基处理工程，由山西省建筑设计研究院设计，CFG桩桩径400mm ，桩为正方形布置，轴向桩距为1.6m，设计有效桩长12.5 m，总桩数1274根，地基处理后复合地基承载力特征值不小于290Kpa。施工工艺采用长螺旋钻孔压力灌法。桩孔内填料为水泥、粉煤灰、级配良好碎石组成的混凝土。桩体混凝土C15。根据地质报告可知：现场地表土是人工填土，地层（2）是湿陷性黄土，地层（3）是粉土，地层（4）粉质粘土，地层（5）是粉质粘土，地层（6）亦是粉质粘土。在地勘深度范围以内，场地地下水类行为孔隙浅水，稳定水位埋深在9.5-10.2M,水位标高769.68-770.13。建筑场地类型为类，场地地基为不均匀地基。±0.000绝对高程为781.400，现场地表已开挖至-6.300M。桩机拟投入2台桩机ZKZ 60型桩机，采用长螺旋钻孔压力灌工法以大幅提高桩间土密实度，提高复合地基的承载能力。根据总的施工进度安排，计划以28天工期完成施工。3、工程施工组织布署3.1工程目标2.1.1 质量目标：桩基工程达到优良标准； 2.1.2 技术目标：工程开工前完成施工方案与审批、图纸自审。2.1.3 工期目标：总工期安排28个日历天数。2.1.4 安全目标：安全达标率100%，安全生产重大事故为零，轻伤事故控制在5以下。2.1.5 文明施工目标：争创公司文明达标工地，杜绝违章施工。2.1.6 机械物资管理目标：进场机械设备完好率100%，采购物资产品合格率100%，物资标识清楚，保管良好，不误用，无损坏、变质。2.1.7 人力资源目标：人力能力符合率100%，关键岗位持证率100%，劳务分包合格率100%。2.1.8行政文秘管理目标：保证在项目部随时能得到有效文件，记录档案保存完整、清晰，便于查找使用，无丢失、损坏、变质，竣工资料在竣工验收后一个月内归档结束；贯标资料通过外部审核并在项目结束后及时归档。3.2 项目经理部组织机构 和泰居住小区1#、2#、3#楼CFG桩地基处理工程项目经理项目副经理项目技术负责人办公室施工部 打桩作业队一队打桩作业队二队3.3施工准备3.3.1 施工技术准备3.3.1.1 施工图设计技术交底及图纸会审组织有关人员进行图纸自审，根据自审结果配合甲方组织的施工各方进行图纸会审，尽可能把问题在图纸会审会议上解决，使工程顺利进行。工程技术人员应将图纸和图纸会审纪要发放给施工班组并进行交底，做到操作时能按设计要求进行，确保桩基施工质量。3.3.1.2 施工图深化项目经理组织工程技术人员编制施工组织设计，并在项目部成员中进行学习和交底，制定本桩基工程的关键过程的各控制点。预算员根据投标预算、图纸及施工方案，编制好施工图纸预算，并编制好能用于指导施工的预算，提供各种资源的需用量。工程技术人员根据设计图纸、施工进度提出各种材料计划，以便进行定货和进货，不至因供货原因影响工程进度。3.3.1.3 图纸、规范、标准、图集等深化工程技术人员应在开工前准备好本工程所需的规范、标准、图集等技术资料，并确定其是否有效。图纸要求在说明未尽处按JGJ792002建筑地基处理技术规范相关规定执行。3.3.1.4 测量器具使用计划计量、测量、检验和实验设备计划表序号计量器具名称规格型号准确度测量范围数量使用部门备注1经纬仪J66秒级J6J级精密水平角测量2技术组符合要求2水准仪S3±3mm/测回S3精密水准测量2技术组符合要求3塔尺DSLC±0.023mm/m与S3配套2技术组符合要求4钢卷尺50m±10mm工程测量2技术组符合要求5钢卷尺5m±1.5mm工程测量4技术组符合要求2.3.1.5 测量基准交底、复测及验收：与业主、监理单位进行轴线和水准控制点的移交，并依据移交点和建筑平面图进行复测，建立平面控制网，同时办理验收手续。2.3.2 现场准备2.3.2.1平整场地，清理地面及地下障碍物沉桩施工前，必须对整个作业区进行场地清理，确保地上地下无障碍物，平整后的场地其大面坡度不得大于1/100，地基承载力应达到0.20.3MPa.如有地下障碍物，应预先清除。2.3.3 各种资源准备2.3.3.1 施工机具的准备按"施工机械设备计划"表提供的设备组织进场 ，并组织人员进行检查、组装和维护保养，使设备处于良好的工作状态，以保证施工正常进行。2.3.3.2 劳动力需用量及进场计划按“劳动力计划表”组织人员进场并按规定对所有进场人员进行三级安全检查教育。特殊工种应持证上岗，施工前对班组进行技术交底。总人数40名。劳动力计划表序 号工 种数 量工作范围备 注1桩 工5打桩施工2桩机司机2桩机驾驶3测量工1放桩位4工 长1现场指挥、生产计划安排5电工1电气维护注：以上为单机单班的人员配备。2.3.3.3物资准备： 做好前期施工材料计划并提前进入施工现场，后期施工用料的物资咨询和试验工作，我们对用量大的材料进行分批进场，以满足施工为宜，对于用量小的材料一次性进场，确保工程的用材。本工程用料为商品砼，采用砼罐车运输。2.3.3.4施工用电准备临时供电系统布设：场内供电系统线路采用橡胶电力电缆，对穿过道路会影响走机及运输将采用地下预埋钢管布线，并保证地下预埋钢管电线的稳定和安全，保证配电箱上锁及相应临电保护措施齐全 。用电量计算：根据现场施工机械表可知其总用电量为：桩机容量：50KW/台室外照明容量：按总电量的5%计算：（50 KW×2）×5%=5.0KW取K1=0.8 K2=1 供电设备总需容量：P=1.05×K1×100+K2×4.5=88.7KW故甲方应提供不小于88.7KW的电源才能满足施工4、施工工艺4.1.施工准备首先，根据建设单位提供的地基处理施工图，绘制桩位平面布置图，并对每一桩位进行编号。施工前，清除地上地下障碍物并平整好施工场地，为打桩工作的顺利进行创造条件；桩点放线定位：由技术组配合进行桩位施放工作，主要控制点打钢桩或方木桩，并加以保护，以备后期检查或恢复桩位时使用。桩点的放点定位，严格按照施工图进行，并采用石灰或小木桩定点，施工前要对现场设备及材料进行报检。施工过程中要做好施工日记。4.2.打桩施工确保地上地下无障碍物，平整后的场地其大面坡度不得大于1/100，地基承载力应达到0.20.3MPa.4.2.1桩机就位：CFG桩施工时，钻机就位后，应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准位中心，确保水泥粉煤灰碎石桩垂直度容许偏差不大于1%。 钻机必须铺垫平稳，确保机身平整、钻杆垂直稳定牢固，必要时加设一道扶正器，钻头对准桩位。钻尖与桩点偏移不得大于50mm，垂直度控制在1%以内。4.2.2钻进成孔：钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，起动电动机钻进，一般应先慢后快，这样既能减少钻杆摇晃，又容易检查钻孔的偏差，以便及时纠正。在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺，否则较易导致桩孔偏斜、位移，甚至使钻杆、钻具损坏。钻进的深度取决设计桩长，当钻头到达设计桩长预定标高时，于动力头底面停留位置相应的钻机塔身处作醒目标记，作为施工时控制桩长的依据。正式施工时，当动力头底面到达标记处桩长即满足设计要求。施工时还需考虑施工工作面的标高差异，作相应增减。在钻进过程中，当遇到圆砾或卵石层时，会发现进尺明显慢、机架出现轻微晃动。可根据这些特征来判定钻机进入砾层或卵石层的深度。钻进速度视地层情况确定，杂填土、粘性土0.20.5m/min，粉土、砂层为1.01.5m/min或根据实际情况确定，钻进时注意电流变化为正常工作状态，钻出的土应随钻随清。钻进过程中应随时检查钻杆垂直度，确保钻杆垂直，并作好记录。4.2.3灌注及拔管：成孔到设计标高后，停止钻进，开始泵送混合料，当钻机芯管充满混合料后开始拔管，严禁先提管后泵料。成桩的提拔速度宜控制在23m/min，成桩过程宜连续进行，应避免因供料满足而导致停机待料。若施工中因其他原因不能连续灌注，必须根据勘察报告和以掌握的施工场地的土质情况，避开饱和砂土、粉土层，不得在这些土层内停机。灌注成桩完成后，用水泥袋盖好桩头，进行保护。施工中每根桩的投料量不得少于设计灌注量。4.2.4移机：当一根桩施工完毕后，钻机移位，进行下一根桩的施工。而且为防止因移机时桩点的位置被桩机覆压，在下一根施工时应根据轴线或周围桩的位置对需施工的桩位进行复核，保证桩位准确。ZKZ螺旋钻机主要性能表项目主要技术参数动力40kW-60kW钻杆转速60-90r/min(可顺逆转)钻杆直径300mm- 600mm钻杆长度20m(单节2.5m4.5m)螺距280mm钻杆扭矩1530 N-m钻进速度0.9-1.2m/min(控制电流不大于80A)4.3施工注意事项：4.3.1、施工前应进行成桩工艺和成桩试验。4.3.2、施工顺序应逐排进行，如果地面隆起大，可间隔进行由一侧向内推进，
